針對科氏流量計傳感器輸出信號的緩變特性，提出了基于希爾伯特（Hilbert）變換的信號處理方法。采用自適應濾波噪聲抵消的方法濾除信號噪聲，然后利用 Hilbert 變換的相移特性對濾波后的兩路增強信號做 Hilbert 變換處理，并與兩路 Hil? bert 變換信號做三角組合運算求得相位差，同時構造解析信號解算瞬時頻率。結果表明，采用基于希爾伯特方法的信號處理方法實時性高，相位差測量精度在 0.5%以下，頻率跟蹤速度較基于自適應陷波方法節約近 2 倍的時間，滿足計量要求。

科里奧利質量流量計（簡稱科氏流量計）具有高精度，寬量程以及可測多相流體的優勢，是現行流量計中發展***為迅速的流量計之一。當過程流體流過以其固有振動頻率（也稱作驅動頻率）振動的流量管時，由于科里奧利力的作用使得流管兩側產生了與過程流量成正比的相位差。測量傳感器捕捉到的相位差以及振動管的固有振動頻率，是計算流體質量流量的關鍵內容。隨著數字信號處理技術以及數字信號處理器的發展，研究人員提出一些頻率跟蹤以及相位差測量的數字處理方法，并逐漸取代了模擬處理科氏流量計信號的方法。

目前科氏流量計信號處理方法主要有：過零檢測法 、數字相關法 、離散傅里葉變換 以及希爾伯特變換等相位差測量方法和相位差分法、鎖相環方法、小波分析以及自適應陷波濾波 等頻率解算方法。國內學者常采用自適應陷波濾波的方法估計信號頻率，再用計及負頻率的離散時間傅里葉變換 DTFT（Discrete Time Fourier Transform）的方法或者是計及負頻率的加滑動窗的 DTFT 方法（簡稱 SDTFT）來計算相位差。這種方法需要用較長的時間跟蹤信號頻率，再依據頻率進行頻譜分析以求相位差，也因此在相位差計算時引入二次誤差影響了測量精度。針對該問題，本文提出均采用基于希爾伯特變換的方法處理科氏流量計信號，即同步解算信號的相位差與信號的瞬時頻率以避免引入二次誤差，提高信號處理實時性。

1.科氏流量計信號模型

科氏流量計左右傳感器輸出的信號，在理想狀態下均為頻率、幅值恒定的正弦信號。在測量過程中，由于受到溫度、環境噪聲、流速和流體密度等的影響，振動管的幅值、頻率也會隨時間變化，為此徐科軍等學者提出了時變信號模型。但在實際應用中，振動管的振動頻率更多的是受溫度影響，但該影響可以通過相應算法進行補償，其他情況對頻率的影響可忽略不計。因此，本文采用時不變信號模型。在實際測量國內某一型號的科氏流量計時發現，在不同流速情況下，左右傳感器輸出信號的頻率、幅值沒有明顯變化，但均混有幅值較大的隨機噪聲。為此，本文采用正弦信號和高斯白噪聲的混合信號作為科氏流量計的信號模型，即：

[x(n)=Asin(ω0 n + φ0) + σe(n)] n=1,2,…,N （1）

其中 N 為科氏流量計信號采樣點數，A 為信號幅值，ω0 為信號角頻率，φ0 為初始相位，e(n) 為信號噪聲，σ 為噪聲的幅值范圍。

2.希爾伯特信號處理算法與實現

2.1 方法概述及算法原理

傳統的基于希爾伯特變換的科氏流量計信號處理方法，均是采用不同結構形式的自適應陷波濾波器，先求解信號的頻率，然后對濾波后信號做希爾伯特變換以求取相位差。自適應陷波濾波的方法通過多次的迭代收斂才能估計到信號的頻率，給科氏信號的處理增加了較大的計算量，因此本文提出采用基于希爾伯特變換的方法同時計算信號的相位差和頻率。

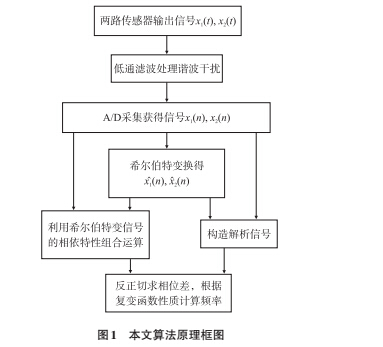

希爾伯特變換器是幅頻特性為 1 的全通濾波器，信號通過希爾伯特變換后，其負頻率成分作+ 90°相移而正頻率成分作-90°相移。因此，當兩路正弦信號經過希爾伯特變換后，分別變成幅值相反的余弦信號，再將兩組原始信號與希爾伯特變換信號進行三角組合運算可得相位差，同時構造解析信號即可求解信號的瞬時頻率，算法原理框圖如圖 1所示。

2.2頻率解算原理

在實際的信號處理中，直接采集到信號都是實信號的形式，并且大部分屬于復分量信號。因此，瞬時頻率的解算涉及到復分量信號向單分量信號轉換以及實信號向復信號轉化兩方面的問題。Ville等提出了現在普遍接受的一種瞬時頻率的定義，即該信號所對應的解析信號相位函數對時間的導數。利用希爾伯特變換的方法構造解析信號，即實現了實信號向復信號的轉化。

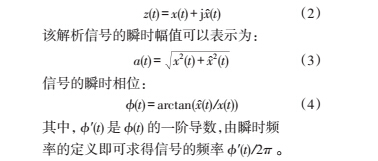

給定一實信號 x(t) ，其希爾伯特變換信號為 x?(t) ，以此來構造解析信號 z(t) ：

2.3 實現過程

科氏流量計傳感器理想輸出信號為幅值、頻率相等以及相位差在 4°以?xún)?nèi)的兩路正弦信號。但在實際采集流量計信號時觀察到，信號中會有大量的諧波以及信號噪聲干擾。假定濾波后的信號只含信號噪聲，設離散后的原兩路信號形式如式（1）所示，根據上述算法原理和算法實現框圖，其具體的實現過程如下：

第1步：采用基于***小均方算法 LMS（LeastMean Square） 的自適應濾波器對僅混有信號噪聲的離散信號進行自適應數字濾波。

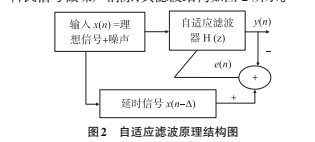

基于 LMS 算法 FIR 自適應濾波器具有結構簡單，計算量小以及性能穩定的特點，廣泛應用在系統辨識、噪聲消除和信道均衡等方面。本文主要是對科氏信號做噪聲消除，其濾波結構如圖 2 所示。

該濾波器利用有源信號間的相關性、噪聲的非相關性，使得***小均方誤差 e(n) 達到***小值。選擇輸入信號的延時信號作為期望信號 d（n）以提高與輸入信號的相關性，這樣更易于提取噪聲得到增強信號。通過 LMS 算法不斷調整自適應濾波器系數，直到 H（z）收斂到***優解時，y（n）逼近信號噪聲，而誤差序列 e(n) 逼近信號 x(n) ，達到自適應噪聲抵消的目的。

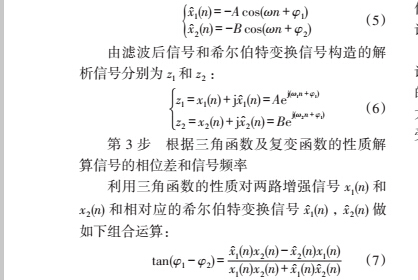

第 2 步 對濾波后的兩路信號做希爾伯特變換分別產生 90°相移的希爾伯特變換信號，然后利用兩路濾波信號和兩路相移信號構造解析信號。產生的兩路希爾伯特變換信號為：

對式（7）做反正切運算即可求得相位差 φ 。在介紹瞬時頻率解算的的時候，需要對相位函數求導得到信號的瞬時頻率，但在做算法處理時，信號均是離散信號，因此在這里采用相鄰時間點對應相位的差分作為信號的頻率。由計量原理及實現過程可知，基于希伯特變換原理的相位差測量方法無需預知信號的頻率，且不受非整周期采樣的影響，計算簡單并且具有瞬態性。而對于瞬時頻率的計算不需要再獨立采用過零檢測、自適應陷波等傳統的頻率估計算法，給整個科氏信號處理算法節省了一定的計算量，對于實際測量信號具有廣泛的適用性。

3.仿真驗證與分析

為驗證本文算法的有效性分別做了以下仿真實驗：LMS 自適應噪聲抵消，噪聲對相位差的影響，相位差的動態測量實驗，瞬時頻率估計的驗證實驗。本文通過多次測試國內某一型號的科氏流量計得到，此流量計穩定工作時，振動頻率大約在 79.5 Hz，參考實驗結果模擬出仿真實驗信號模型如式（8）所示。

其中，采樣頻率 fs 為 2 kHz，信號基頻 f0 為 80 Hz，信號幅值設為 1，采樣數據 N 為 500。

3.1 噪聲影響分析

采樣信號經過前期的低通濾波處理后，濾波后的信號中依然存在隨機噪聲，分析了希爾伯特變換方法在不同程度噪聲干擾下的相位差測量情況。

信噪比 SNR 設為 0 到 70 dB 的變量值，相位差的理論值設為 0.05°。

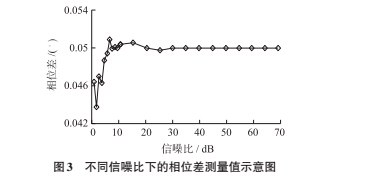

通過多次的獨立實驗發現，相位差測量值與理論值的偏離程度隨著信噪比的增加呈現逐漸減小的一個趨勢如圖 3 所示。仿真實驗表明，信噪比在大于 30 dB 的程度時，相位差測量精度才會較少的受到影響。

3.2相位差動態測量分析

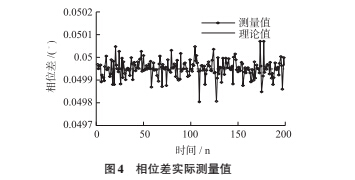

希爾伯特變換可以用于分析瞬時相位差，但從圖 3 中也可以看出當信號中有一定的干擾時對于相位差的瞬時分析就會有很大的影響。對于真實的科氏流量計傳感器的信號也是會有高頻干擾以及系統信號噪聲的，因此本文取混有高斯白噪聲的信號作為該文算法處理的信號模型。而從圖 4 中我們可以觀察到，本文相位差測量方法從仿真開始時間點就能很好的跟蹤到信號并計算出每一時刻的相位差，表現出了良好的實時性。

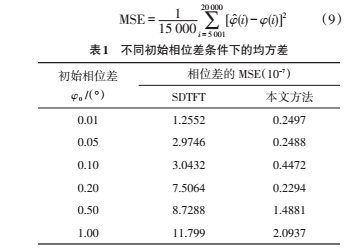

表1 中列出了在不同的初始相位差下，基于文獻中 SDTFT 的相位差測量方法與本文提出方法的均方誤差 MSE（Mean Square Error）。鑒于兩種方法跟蹤到信號頻率都需要一定的時間，本文求取 5 000 點以后的相位差測量結果與理論值之間的 MSE。從表二可以看出該文方法測得的相位差的 MSE 比基于 SDTFT 方法測得結果降低了近一個數量級。

3.3 瞬時頻率估計仿真

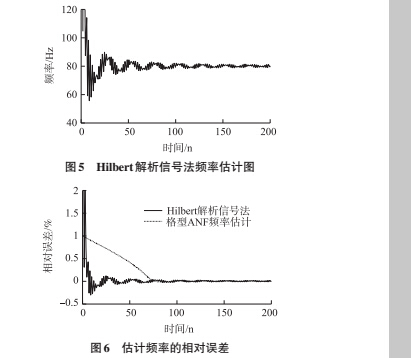

信號本身的噪聲以及相位的波動對頻率的計算影響較大，采用式（8）所示信號模型，對本文給出的頻率估計算法和自適應陷波濾波 ANF（Adaptive Notch Filter）方法進行了計算機仿真對比實驗。由于科氏流量計傳感器信號會有倍頻噪聲以及白噪聲，這樣的條件下使用希爾伯特變換解析信號法求解的瞬時頻率是負的，即不正確的。本文提出的頻率估計算法是有加入 LMS 濾波算法，進行信號噪聲的消除。在信號頻率為 80 Hz，采樣頻率為 2 kHz的條件下，采用 Hilbert 算法進行頻率估計，從圖 5可以觀察到，希爾伯特解析信號法的頻率估計方法能夠快速并準確地解算出信號頻率。與 ANF 頻率估計方法相比，計算簡單，需要較少的時間就可以檢測到信號在每一時間點的頻率如圖 6 所示。

4.結論

本文提出采用基于希爾伯特變換的解析信號法來處理科氏流量計信號。通過對濾波后的信號進行希爾伯特變換，利用希爾伯特變換的相移特性求得的相位差，具有較高的精度以及良好的動態測量特性，同時構造解析信號計算瞬時頻率。結果表明，與傳統上采用不同算法結合使用處理科氏信號的方法相比，本文的算法收斂快，計算簡單，避免了算法結合使用時的二次誤差，提高了算法計算的精度，改善了信號處理的實時性。
