污染源污水流量測量是污染物排放總量控制的重要基礎工作 。現簡要敘述明渠流量計和管道流量計的測量原理 ，分析管道流量計的安裝原則，對管道流量計分別在不同出水方式下（壓力流、重力流、壓力流和重力流）的安裝方案進行詳細介紹，并提出相關建議。

1.污染源污水流量測量的重要性

在污染源調查、評價以及總量控制考核中，不僅要測量污染物濃度值，還要通過污染源流量計測量、計算出污染物排放總量。。廢水流量參數的計量至關重要，關系到企業污染物排放總量計算的精準性，是污染源總量減排監測體系中***基礎、***重要的工作。

2.流量測量技術及安裝原則

污水流量計按測量原理可分為堰槽流量計、電磁流量計、超聲流量計、容積流量計和差壓流量計等，按照測量渠道的類型又可以分為明渠流量計和管道流量計。

２．１ 超聲波明渠流量計

超聲波明渠流量計的測量原理是在明渠中設置標準堰槽，超聲波流量計安裝在規定位置上測量液位，將液位值代入對應流量公式即可計算流量值。明渠堰槽流量計受水面波動、氣泡、測量范圍等液位干擾因素影響較大。

２．２ 管道流量計

管道流量計是一種在密閉管道中進行流量測量的流量計，不受流體的密度、黏度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號和平均流速呈線性，測量精密度高。

所以，管道流量計測量流速法在市場上應用較多。但在管道流量計的相關應用中，時常會發生計量不準確的投訴反饋。據統計，流量計儀表出現的故障案例中有１／３是產品本身質量缺陷或選型不當導致，其他都是現場安裝不規范導致。所以，管道流量計的安裝原則和安裝方案在現場安裝中起著關鍵作用。

管道流量計安裝***重要的是要保持管道處于滿管狀態。因此，在安裝過程中應注意以下幾方面：

（１）流量計不應安裝在管道的高處。因?yàn)槲鬯诠艿乐休斔蜁r會有很多細小的氣泡，這些氣泡不會造成很大的測量誤差，但在輸送過程中，管道高處的氣泡會分離出來，引起讀數不穩定和測量誤差。因此，不宜將流量計安裝在管道高處。

（２）在下坡道或水平管道并緊接管道出口處安裝流量計時，應在流量計下 方 安 裝 控 制 閥門，并 與流量計保持一 定距離。

（３）***好將管道流量計安裝在管道的爬坡段或管路的較低位置，必須保證流量計在任何情況下都是滿管狀態。

３.管道流量計安裝方案的選擇

通常企業的出水方式有三種：重力流、壓力流、重力／壓力混合流?，F(xiàn)針對不同的出水方式，對管道流量計的安裝做如下說明：

３．１ 重力流出水方式下的管道安裝

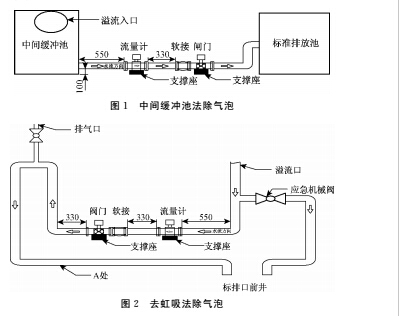

多數企業采用重力流出水，污水溢流到標排池后外排。在這種出水方式中，溢流污水若不能淹沒整個接水管口，導致進流量計污水始終夾雜著空氣，在計量過程中會出現數據波動大、計量不準確的問題。圖 1 、圖2所示兩種方法都是徹底去除管內氣泡的方法。

圖１中，溢流口出水后從中間緩沖池的高處流入，然后從池的低處流出經過流量計，經過向上的 Ｕ 型彎進入標準排放池。因?yàn)?/span> Ｕ 型彎始終高于管路進口，水從 Ｕ 型彎流出必先填充滿管路，既保證了滿管，又提高了流量計的安裝精度。這種方法也較適合于重力／壓力混合流的出水方式。為了確保企業安全生產，需要在溢流口安裝一個總閥，并地設定緩沖池體積、管口高度、管路直徑等。另外，為了方便清洗流量計，建議在管路底部安裝排污閥門。

圖２中，溢流口出水后從高處往下，因?yàn)楹缥F(xiàn)象會將氣泡帶進流量計管路中，在 Ｕ 型彎的***高處安裝一個排氣口，溢流口和排氣口達到氣壓平衡，通過 Ｕ 型彎的擠壓在上升段中除去水中的氣泡，確保消減虹吸現象。此種方法較適合于重力流出水方式。為了確保企業安全生產，需要地計算出排水管徑的大小，安裝一個應急機械閥。

３．２壓力流出水方式下的管道安裝

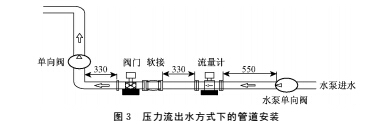

在水污染源在線監控系統設計中通常采用壓力流的出水方式，將池中處理好的污水泵送至管網。設置浮動開關，確保抽水泵取水口長期浸沒在水池中（隔絕空氣），保持取水管路滿管（特大型的真空泵除外）。在管網的尾部做一個向上的 Ｕ 型管路，高度視現場情況而定。為了防止污水在管網中倒流，需要在入管網前安裝單向閥。另外，為了方便清洗流量計，在管路底部保留排污閥門。在充分考慮管壓的情況下，這個方案全程管道流通，不存在其他安全隱患。圖３就是典型的壓力流出水方式下的管道安裝方案。

3.3重力／壓力混合流出水方式下的管道安裝

有些企業管路錯綜復雜，有水泵抽進來的水，也有溢流進來的水，屬于重力／壓力混合流出水方式。通常選擇中間緩沖池的方案，先將水泵入緩沖池中，再流入標準排放池，采用重力流方案。

４ 結語

綜上所述，在三種不同出水方式下，各有不同的管道安裝方案。在安裝時應充分考慮管道內水體的流動方向和充滿情況，將流量計安裝在管道低端或自下而上的垂直段；其次安裝時要盡量遠離閥門、彎頭、大小頭等擾流設備；***后應保證流量計接地良好和接線正確?？傊?，只有正確安裝和使用管道流量計，才能更好地發揮其作用，確保企業排水的安全性和準確性。
