摘 要: 基于孔口出流的原理，研究設計了圓孔式新型流量計。通過試驗研究的方法研究了圓孔式流量計的輸水流量與輸水開度，壓力水頭之間的關系。研究表明，該裝置在輸水開度一定時，輸水流量隨著壓力水頭的增大而增大，呈乘冪函數關系，開度對壓力敏感系數的影響不大; 壓力水頭一定時，輸水開度隨著輸水流量的增大趨勢而增大; 同時擬合得到了該流量計輸水流量、開度、壓力水頭之間的經驗公式，經驗公式的計算值與實測值有較好的一致性。研究為該新型流量計在現代工業中被推廣使用具有重要價值。
( College of Water Ｒesources Science and Engineering，Taiyuan University of Technology，Taiyuan 030024，Shanxi Province，China)Abstract: Based on the principle of orifice outflow，this paper designed round hole of the new flow meter． The relationship between the wateropening degree，the pressure head and the flow of round hole of flow meter is obtained by experimental research． The results show that thewater flow rate of the device increases with the increase in the pressure head when the water opening degree of the device is constant，whichis multiplied by the power function． And the water opening degree has little effect on the pressure sensitivity coefficient． When the pressurehead is constant，
the opening of the water outlet increases with the distribution flow． And it obtains the empirical formula of the flow rate，
water opening degree and pressure head of the flow meter，
and there is a good consistency with the measured value． The research on thispaper is of great value for the popularization and application of the new flow meter in modern industry．
0、引 言：
制流量的作用［5］。閥門裝置可以有效地控制流量，但卻不能準確地測量流量。因此，設計了一種圓孔式新型流量計，其在不需要使用電源的情況下，配合壓力表以及流量計本身的開度，就可以達到準確測量流量和控制流量的目的。該設計具有適用性強，功能多，成本低廉，節能減耗，耐久穩定性高，流量調節精度準確，調節范圍寬的優點。該圓孔式新型流量計的設計研究對推動流量計的發展具有重要作用。

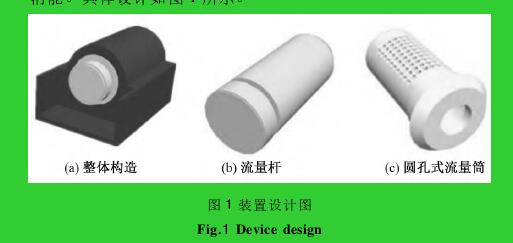

本研究設計了圓孔式新型流量計，其用于管道流量的測量，與用于渠道的閘、涵量水不同。輸水通道、流量測量系統、開度指示系統和擋板四部分構成了該新型流量計。本設計基于孔口出流原理［6］，通過確定壓力敏感系數與流量系數，從而得出流量與開度、壓力水頭之間的關系公式，在已知某一定壓力水頭的前提下，配合裝置本身的開度調節和指示裝置控制其輸水開度，從而實現測量流量和控制流量的目的。工作時，水流從輸水管進入流量計的進水口，壓環，套圈，從流量筒下的圓孔流出，構成流量計輸水通道，進水口位于套圈的中間位置，壓環和套圈使得流量計與輸水管道雙側相連，加強抗壓能力，擴大流量調節范圍。其獨特地將出水口改造成多排細致的小孔，由于本設計在有壓管道中進行，并不會造成堵塞與淤積問題。流量筒與流量桿通過螺紋鎖密結構相接，通過控制流量桿的推進距離，使得流量筒上的圓形小孔數目連續變化，進而調節控制流量，構成流量測量系統。指針與開度刻度盤構成開度指示系統，用來指示出水流量。設置擋板結構，上部為半圓形、下部為梯形，在水流從連續排孔流出時可對水流進行進一步的消能。具體設計如圖 1 所示。

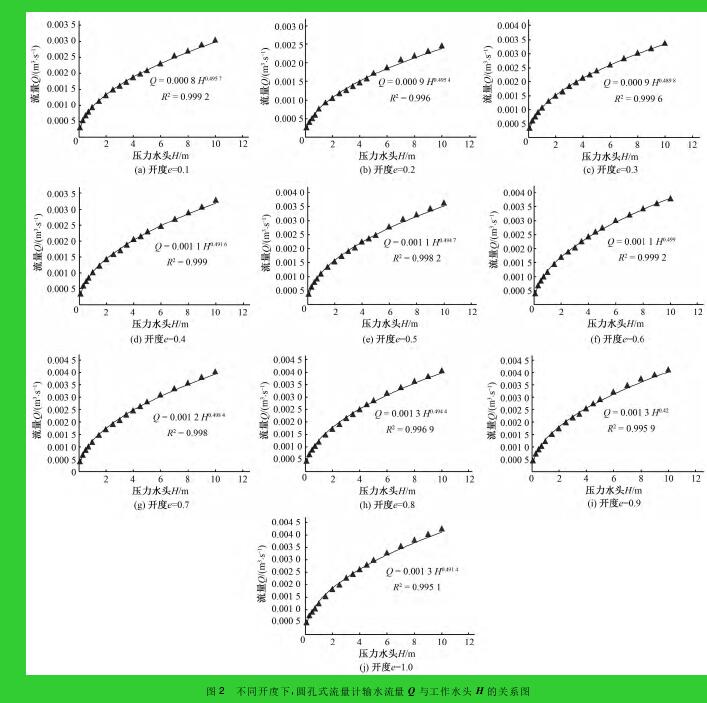

為了研究圓孔式流量計的輸水特性，試驗開展了在不同輸水開度下，圓孔式流量計不同壓力水頭的輸水流量研究。試驗以流量計的輸水開度及壓力水頭為變量，分別測量了圓孔式流量計在十個開度( 0．1～1) ，以出水孔面積占總出水面積的比例為依據，18 個壓力水頭( 0．1、0．3、0．5、0．7、1．0、1．5、2．0、2．5、3．0、3．5、4．0、4．5、5．0、6．0、7．0、8．0、9．0、10．0 m) 下的輸水流量。該試驗系統由水泵、調節閥、管路、設計裝置、壓力表、流量計等組成。
2．2、試驗結果分析：

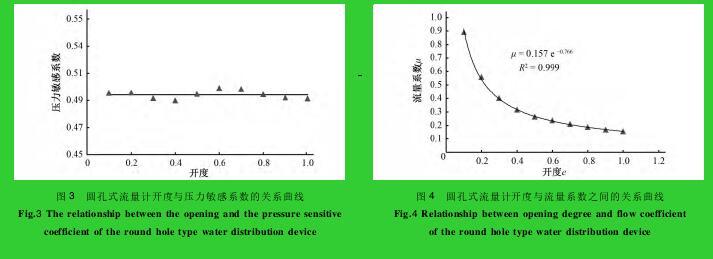

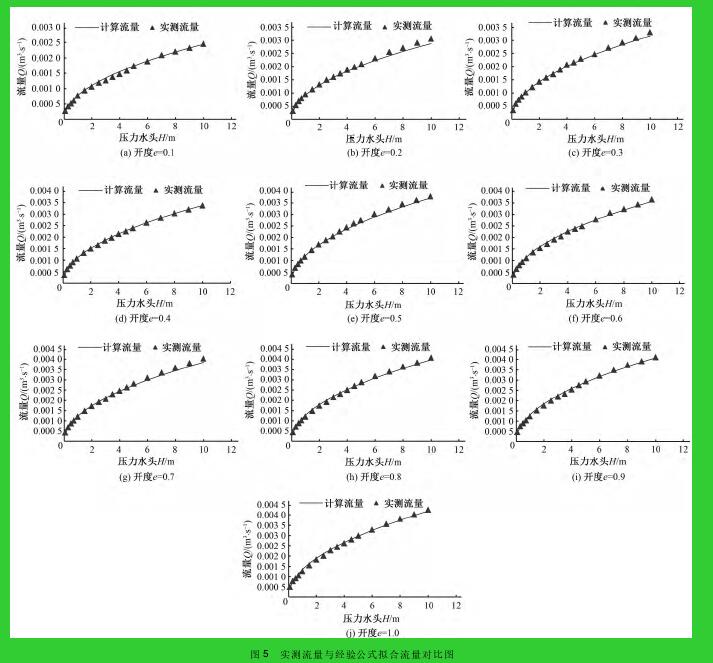

依據實際情況對孔口出流公式冪指數進行修正，圓孔式流量計可將壓力敏感系數 α 修正為 0．494 24。因此，不同開度和壓力下的流量關系式為:Q = μ Amaxe( 2g H)0．494 24( 1)式中: μ 為流量系數; e 為輸水開度; Q 為流量，m3/ s; H 為工作水頭，m; Amax為出水口的***大出流面積，m2。由式( 1) 可見，可以反向推導出流量系數的公式:μ =Qe Amax( 2g H)0．494 24( 2)由式( 2) 計算得出圓孔式流量計在不同開度下的流量系數見圖 4。對流量系數 μ 進行擬合，擬合變化趨勢近似于關于開度 e的乘冪分布，由此可以得出流量系數 μ 為:μ = 0．157 e－ 0．766( 3)因此，圓孔式流量計輸水流量與開度，壓力水頭的關系為:Q = 0．157 Amaxe0．234( 2g H)0．494 24( 4)該公式的使用可以更直接準確地用于該流量計對流量的測量。將實測流量與計算流量的比較結果見圖 5 中，從圖中可以清晰地看出實測流量、計算流量之間有較強的一致性。因此，上述公式適用于這種裝置的測流要求，可以用于生產實踐，實現對流量的測量和調節控制。
