脈沖輸出型數字渦街流量計電源電壓轉換電路
電源模塊是儀表能夠正常運行的重要保證，特別是對 DSP 和單片機來說，穩定可靠的供電電壓尤其重要。課題選用了 TI 公司的 TPS767D301 作為TMS320VC5416 和 MSP430F149 的供電電源。它是一個雙電源供電輸出的電源芯片，并且通過不同的外部電路的匹配，可提供 3.3V 和 1.5V～5.5V 的可調節的輸出電壓，可調電壓輸出由兩電阻 R1和 R2 之間的匹配來決定，本文中選用了3.3V 和 1.5V 輸出（TMS320VC5416 需要的 IO 口電壓 3.3V，核電壓 1.5V），這時設定 R1的阻值為 8.2 K， R2 的阻值為 30.1 。同時可提供一個 200 的低電平復位信號（K ms1RESET 和 2RESET ），這個復位信號供給了 MSP430F149。具體電路圖如下圖 3－13 所示。

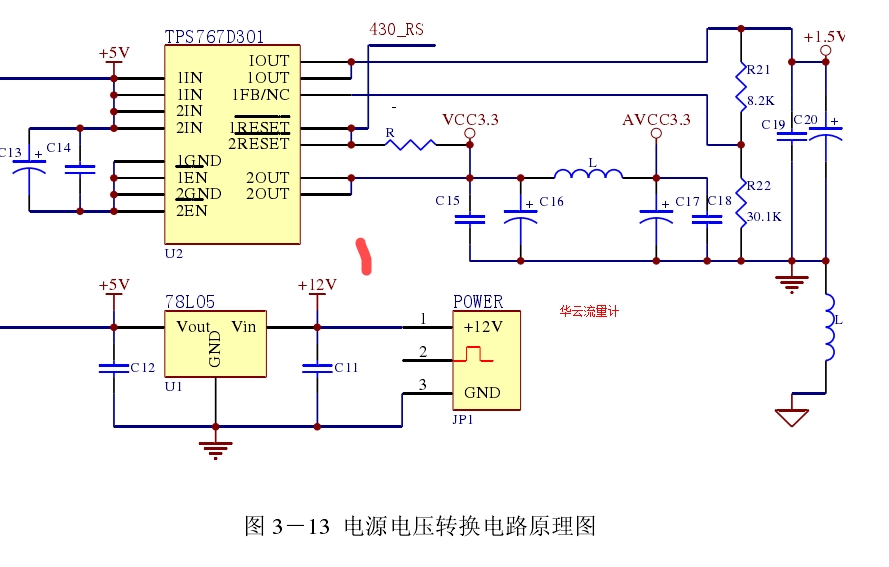

圖 3－13 電源電壓轉換電路原理圖
由于 TPS767D301 的輸入電壓為 5V ，而課題設計的脈沖輸出型數字渦街流量計的供電電壓為 12V ，所以電源模塊中加入了一片電壓轉換芯片 78L05，通過對兩個電容C1和C2的配置，
78L05 可以將輸入的 12V 轉換為 5V 穩定輸出。
