近年來，科學技術發展推動著電子產品的日新月異，同時對電子產品的各項性能指標的要求也越來越高，其中較為突出的就是產品的功耗問題，因此在保證速度的前提下盡可能地降低系統的功耗，已成為電子產品的發展趨勢，系統低功耗設計在整體設計中顯得越來越重要，其主要意義有：①便于電池供電，促進便攜化發展；②簡化設計，提高可靠性；③實現“綠色”電子，節省能源。

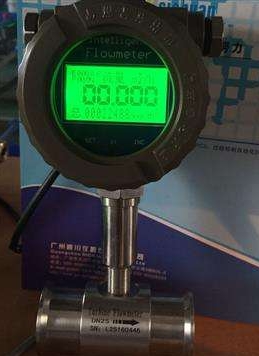

低功耗脈沖渦街流量計|數字顯示渦街流量計廠家價格|規格原理
課題設計的脈沖輸出型數字渦街流量計，雖不像4～20m A電流輸出型渦街對整機功耗要求4m A以下這么嚴格，但是，為了今后繼續探索4～20m A電流 輸出型乃至電池供電型數字渦街流量計作準備，同時也為了減小傳輸電路中的能量損耗，課題也對本脈沖輸出型數字渦街流量計進行了低功耗設計。
數字渦街流量計硬件的低功耗設計：
1．MSP430F149單片機的低功耗設計要點 ：
（1）為系統內核及外圍模塊選擇盡可能低的工作時鐘頻率。單片機的功耗與工作頻率成正比關系，功耗隨著工作頻率的降低而明顯減少；但是，工作頻率太低會影響指令執行速度，降低儀表的實時性要求，所以需要選擇一個適當?shù)念l率值。經權衡后，主頻（MCLK）由內部DCO調制的2.048MHz，同時外接32768Hz晶振作為外圍模塊的時鐘（ACLK）。
（2）將不用的I/O端口開路并設置成輸出端。
（3）適當加大管腳中用到的上拉、下拉電阻值。
2．TMS320VC5416DSP的低功耗設計要點：
圖3－14 DSP全速運行與適速運行消耗電流的比較
（2）存儲器類型對功耗的影響。數據處理所在的存儲環境也就是存儲器的類型對系統功耗有著較大地影響。TMS320VC5416有單訪問RAM（SARAM）、雙訪問RAM（DARAM）和ROM三種。有技術資料表明【64】：①在相同的條件下執行一段測試代碼，程序在片內的ROM運行要比在SARAM中運行節省10％的能量。②執行存放在片內存儲器的用戶代碼所耗能量要比執行存放在片外的存儲器低。
（3）輸出端的電容負載和直流負載的影響。輸出端的電容負載會使得驅動這些輸出引腳的電流增加，從而增大了DSP的功耗，所以應該適當?shù)販p小這些輸出引腳的電容負載。對于DSP管腳中用到的上拉、下拉電阻也應適當加大。
（4）對未用的輸入/輸出引腳應視具體情況上拉或下拉為固定電平。
3．電源芯片及其他外圍器件的功耗分析：
在本脈沖輸出型數字渦街流量計的硬件電路中，除了MSP430F149單片機和TMS320VC5416DSP兩主芯片之外，還主要用了電源芯片78L05和TPS767D301，運算放大器TLV2254和液晶LM141。下面把它們的典型電流值列于下表。

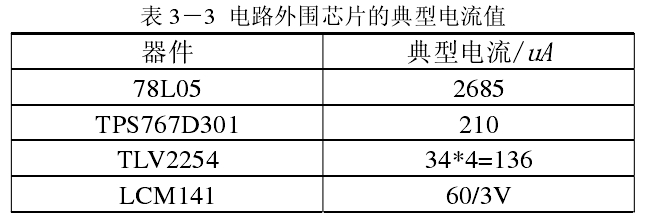

表 3－3 電路外圍芯片的典型電流值
產品價格：
| 價格 |
¥ 310.00~9346.00
|
| 起批量 | ≥1 臺 |
規格型號：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | RDVE-Q |
| 類型 | 流體振蕩式流量計 | 測量范圍 | 0-10000（m3/h） | 精度等級 | 1% |
| 公稱通徑 | DN15~1500（mm） | 適用介質 | 液體、氣體、蒸汽、空氣 | 工作壓力 | 1.6或4（MPa） |
| 工作溫度 | 0-250（℃） | 規格 | DN25卡裝/無顯示/250°,DN32卡裝/無顯示/250°,DN40卡裝/無顯示/250°,DN50卡裝/無顯示/250°,DN65卡裝/無顯示/250°,DN80卡裝/無顯示/250°,DN100卡裝/無顯示/250°,DN125卡裝/無顯示/250°,DN150卡裝/無顯示/250°,DN200卡裝/無顯示/250°,DN250卡裝/無顯示/250°,DN300卡裝/無顯示/250°,溫壓一體型/250°+800,現場顯示485通訊溫壓補償/250°+1500,壓力傳感器+800,溫度傳感器+300 |
渦街流量計選型表
|
型號
|
|||||||||||||
|
RDVM
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
測量介質
|
液體
|
Y
|
|||||||||||
|
氣體
|
Q
|
||||||||||||
|
飽和蒸汽/過熱蒸汽＜300℃
|
B
|
||||||||||||
|
過熱蒸汽≥300℃
|
G
|
||||||||||||
|
導熱油
|
YG
|
||||||||||||
|
儀表結構
|
一體型
|
E
|
|||||||||||
|
分體型
|
R
|
||||||||||||
|
功能類型
|
電壓脈沖
|
A
|
|||||||||||
|
電流脈沖
|
B
|
||||||||||||
|
連接方式
|
卡裝式連接
|
0
|
|||||||||||
|
國際法蘭連接
|
1
|
||||||||||||
|
DIN法蘭連接
|
2
|
||||||||||||
|
ANSI法蘭連接
|
3
|
||||||||||||
|
結構材質
|
1Cr18Ni9Ti
|
A
|
|||||||||||
|
其它
|
B
|
||||||||||||
|
公稱口徑
|
DN15
|
15
|
|||||||||||
|
DN20
|
20
|
||||||||||||
|
DN25
|
25
|
||||||||||||
|
DN32
|
32
|
||||||||||||
|
DN40
|
40
|
||||||||||||
|
DN50
|
50
|
||||||||||||
|
DN65
|
65
|
||||||||||||
|
DN80
|
80
|
||||||||||||
|
DN100
|
100
|
||||||||||||
|
DN125
|
125
|
||||||||||||
|
DN150
|
150
|
||||||||||||
|
DN200
|
200
|
||||||||||||
|
DN250
|
250
|
||||||||||||
|
DN300
|
300
|
||||||||||||
|
DN350
|
350
|
||||||||||||
|
DN400
|
400
|
||||||||||||
|
DN450
|
450
|
||||||||||||
|
DN500
|
500
|
||||||||||||
|
DN600
|
600
|
||||||||||||
|
特殊口徑
|
X
|
||||||||||||
|
公稱壓力
|
PN16
|
A
|
|||||||||||
|
PN20
|
B
|
||||||||||||
|
PN25
|
C
|
||||||||||||
|
PN40
|
D
|
||||||||||||
|
其它（***高可到30Mpa)
|
E
|
||||||||||||
|
探頭類型
|
標準型
|
1
|
|||||||||||
|
特殊型
|
9
|
||||||||||||
|
探頭密封
|
石墨墊片
|
1
|
|||||||||||
|
球頭密封
|
9
|
||||||||||||
|
防爆設計
|
非防爆型
|
A
|
|||||||||||
|
本安防爆型
|
B
|
||||||||||||
|
隔爆型
|
G
|
||||||||||||
|
標定方式
|
標準型 (常規出廠標定）
|
1
|
|||||||||||
|
特殊標定
|
9
|
||||||||||||
|
供電電源
|
DC12V
|
A
|
|||||||||||
|
DC24V
|
B
|
||||||||||||
渦街流量計空氣測量范圍
|
口徑 |
標準測量范圍（m3/h） |
可選測量范圍（m3/h） |
輸出頻率范圍（Hz） |
|
15 |
5-30 |
5-50 |
460-3700 |
|
20 |
6-50 |
6-60 |
220-3400 |
|
25 |
8-60 |
8-120 |
180-2700 |
|
32 |
14-100 |
14-150 |
130-1400 |
|
40 |
18-180 |
18-310 |
90-1550 |
|
50 |
30-300 |
30-480 |
80-1280 |
|
65 |
50-500 |
50-800 |
60-900 |
|
80 |
70-700 |
70-1230 |
40-700 |
|
100 |
100-1000 |
100-1920 |
30-570 |
|
125 |
150-1500 |
140-3000 |
23-490 |
|
150 |
200-2000 |
200-4000 |
18-360 |
|
200 |
400-4000 |
320-8000 |
13-325 |
|
250 |
600-6000 |
550-11000 |
11-220 |
|
300 |
1000-10000 |
800-18000 |
9-210 |
|
350 |
1500-15000 |
1100-24000 |
8-175 |
|
400 |
1800-18000 |
1500-30800 |
7-143 |
|
450 |
2100-21000 |
2000-35000 |
6-90 |
|
500 |
2500-25000 |
2000-48000 |
5-120 |
|
600 |
3200-32000 |
2500-70000 |
3.5-98 |
綜上所述，對本脈沖輸出型數字渦街流量計硬件進行了低功耗的設計，在系統處于工作狀態下時，實測電流峰值可達14m A。
