人們很長一段時間測量的流量是體積流量，但是在許多科學研究、生產過程控制等活動中也需要測量流量的密度。 科氏質量流量計是一種在線多參數測量儀表，除能對質量流量進行測量外，還能對介質密度，粘度，濃度等多達 14 個參數進行測量。 科氏質量流量計是利用科氏力來測量流體質量流量的儀表，測量管的周期性振動是科氏質量流量計測量流量的基礎，而測量管的振動頻率隨著測量管內流體密度的變化而變化，因此科氏力質量流量計可以在線測量封閉管道內流體密度［1］。

1、介質密度與測量管振動頻率的關系：
   介 質密度 ρ_f 與測量管的諧振頻率 f_ν 之間有如下對應關系^［2］：


2
ρf= kc !f02	-1	"	(1)
f ν

式中，f₀ 為空管諧振頻率；k_c 在一定情況下， 可視為與測量管結構參數有關的常數，稱為質量流量計密度轉換系數。
將式(1)變形為，


fν=	f0	(2)

姨ρ_f  /k_c+1

由上式可知，對于特定的某質量流量計測量管，隨著介質密度 ρ_f 的增大，諧振頻率 f_ν 將隨之減小。 介質密度 ρ_f 與測量管諧振頻率 f_ν 的對應關系如圖 1 所示。

2、介質密度測量方法：
 由式(1)可知，介質密度質量流量計諧振頻率 f_ν 與密度轉換系數 k_c、空管諧振頻率 f₀ 有關，因此可先求出 k_c、f₀，然后實時測量測量管諧振頻率 f_ν，即可求得介質密度。 在不考慮溫度影響下， 測量方法如下：

圖 1 密度與諧振頻率關系


(1)使測量管空管并盡量保持 20±2℃的工況，測定空管諧振頻率 f₀。
(2) 用蒸餾水充填測量管， 其中蒸餾水密度 ρ₁ 已知 ，然后測得此時諧振頻率 f₁。
(3)將空管諧振頻率 f₀、蒸餾水密度 ρ₁、蒸餾水諧振頻率 f₁ 代入式（1）中，求得質量流量計密度轉換系數
_!f² _"
k_c， k_c=ρ₁× _f2⁰ -1  ^－1。
1

(4)將空管諧振頻率 f₀、儀表常數 k_c 代入式（1）中，可得測量介質密度 ρ_f：

 根據式(4)，通過測量測量管諧振頻率 f_ν 即可求出實時的介質密度。

3、介質密度的測量結果及分析：
  利用某雙U型彎管 DN15 口徑測量管的科氏質量流量計進行試驗，測量結果如表 1 所示。


 由測量結果可知，空管時， 測得測量管諧振頻率為 124.1464233 Hz ， 加入蒸餾水后，測量管諧振頻率
DE567, FRS=800, LST=NB)

BLDCIR (NAM =De50_1CIR, CSY =WKS_AUTO, RAD =-4, INO=I, ITY=GSS, PTY=XY, CTY=IM)

BLDCIR (NAM =De50_2CIR, CSY =WKS_AUTO, RAD =-4, INO=I, ITY=GSS, PTY=XY, CTY=IM)

BLDCIR (NAM =De50_3CIR, CSY =WKS_AUTO, RAD =-4, INO=I, ITY=GSS, PTY=XY, CTY=IM)

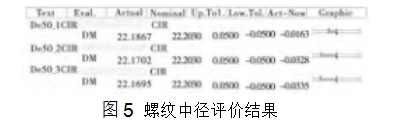

螺紋中徑評價結果如圖 5 所示。

圖 5  螺紋中徑評價結果

  繪制各方向上導程偏差直線展開圖：

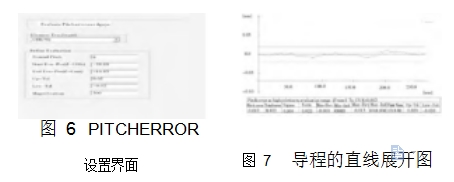

 使用海克斯康青島方案中心提供的子程序，設置界面如圖 6 所示，輸入螺旋線的導程、評價范圍，即可繪制各方向上導程的直線展開圖，如圖 7 所示。

圖 6 PITCHERROR
_{設置界面} 圖 7 導程的直線展開圖
  降為 114.1517926 Hz， 蒸餾水密度為 0.998203 g/ml，帶入式 (1) 可求得質量流量計密度轉換系數 k_c 為5.461316。 將 k_c 帶入式 (3)， 可求得鹽水密 度為1.223861g/ml。
 已 知 鹽 水 密 度 為 1.210873g/ml， 誤 差 率 為(1.223861-1.216873)/1.216873≈0.006，由此可知，此測量辦法能較好地測出介質密度，同時還需采取措施進一步提高測量的精度。
