PVC生產用磁浮子翻板液位計改造選型
磁浮子翻板液位計是 ＰＶＣ 生產中帶壓和常壓容器使用的主要液位計。筆者在使用磁浮子翻板液位計中遇到了一些問題，從解決問題的過程中掌握了磁浮子翻板液位計的一些使用技巧。
1、磁浮子翻板液位計原理及結構：
磁浮子翻板液位計是根據阿基米德定律、磁耦合原理和浮力原理設計而成的液位測量儀表［１］。浮子中鑲嵌磁性體，磁性體隨浮子上下移動，外部的指示部件感應到磁體的移動，從而指示出液位的變化。磁浮子翻板液位計結構見圖１。
磁浮子翻板液位計具有以下優點。
（１）準確、直觀，通過翻板顏色轉換，能清晰觀察液位情況，誤差為±１０ｍｍ。
（２）安全性、密封性好，適用于敞口和壓力容器。
（３）通過電遠傳裝置，可實現集中控制或自動控制。
（４）停電時也能使用。

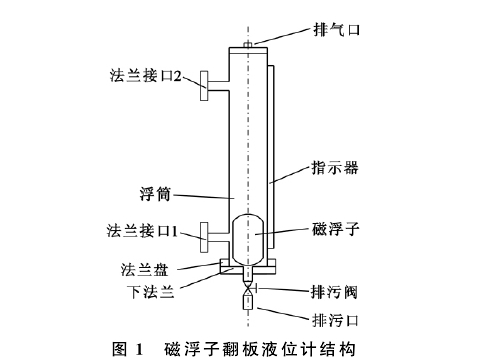

圖１ 磁浮子翻板液位計結構
２、使用中存在的問題：
改造前液位設備狀況：２ 臺儲槽自身帶有液位計安 裝 接 口 （ＤＮ?。玻?法 蘭），設 備 工 藝 管 線 為 ＤＮ５０，液位計閥門使用 ＤＮ?。玻档慕刂归y，液位計的過程接口也是 ＤＮ?。玻担何挥?jì)的浮筒為 ＤＮ?。担?。
３、改造方案：
液位計的連接管線內自聚往往比工藝管線和容器內自聚要早。液位失準發生時，操作人員起停泵的次數也變多，給操作帶來了不便。而液位計失準時，只能清理液位計到閥門處的自聚體，閥門到容器段不能清理，而這一段則是***先出現自聚情況的，要清理這一段需要回收容器內的單體，內部置換合格后才能進行，因此需要部分停車。解決這一問題的關鍵還是在液位計的接口和設備的接口，考慮不使用設備上液位計專用的 ＤＮ?。玻到涌?，而是直接連接在 ＤＮ?。担肮に嚬芫€上?？梢允褂迷瓉淼囊何挥?jì)，或者購置新的接口為 ＤＮ?。担暗囊何挥?jì)；或者將現有的液位計接口改造為 ＤＮ?。担?，并與設備管道連接。
（１）方案１。采用原液位計需要在管線閥門后配變徑，存在的問題是液位計接口 ＤＮ?。玻等耘f是自聚的重點部位，與 之前 工 藝 相 比，維修 點 發生了 變化，維修時不必清理容 器部 分，僅僅 清理 液 位計 部分，但維修的次數仍然較多。
（２）方案２。購置新的接口為 ＤＮ?。担暗囊何挥?jì)，實現清理管線與清理液 位 計同 步，減 少維 修次 數。缺點是需要購置新的液位計，花費大，換下的液位計閑置。
（３）方案３。改造現有的液位計，采用上下端口連接，上過程進口改為排氣口，下過程進口改為排污口，原安裝浮子法蘭和排氣閥接口改為連通口，在下部增加一個多孔隔板，保證浮子不進入工藝管線，同時保證液體的正常流動。在保證不改變液位計結構情況下，將液位計與工藝管線連接。此方案優點是花費少，不閑置設備，并且還能達到液位計與管線清理同步，實現維修與檢修同步。對比以上３種方案可知：方案３是***經濟和實用的方法。
因此，采用方案３對２個儲槽進行改造。改造后因氯乙烯自聚造成液位計失準的周期延長，可實現液位計、工藝管線、設備清理同時進行，保證了生產的正常進行，有效地保護了輸送泵機封。改造后的液位計結構見圖２。

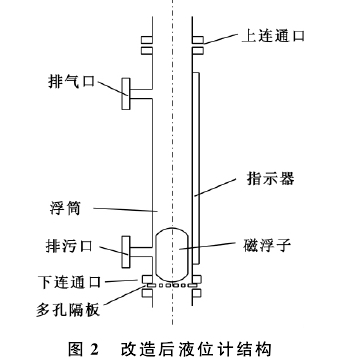

圖２ 改造后液位計結構
４、結語：
磁浮子液位計在化工生產中廣泛應用，其維護工作量較多，特別是在氯乙烯裝置中，磁浮子液位計自聚卡死現象較多。采用筆者的方法可以簡單而可靠地解決該問題，使磁浮子液位計的投運和維護工作時間大幅度減少。
