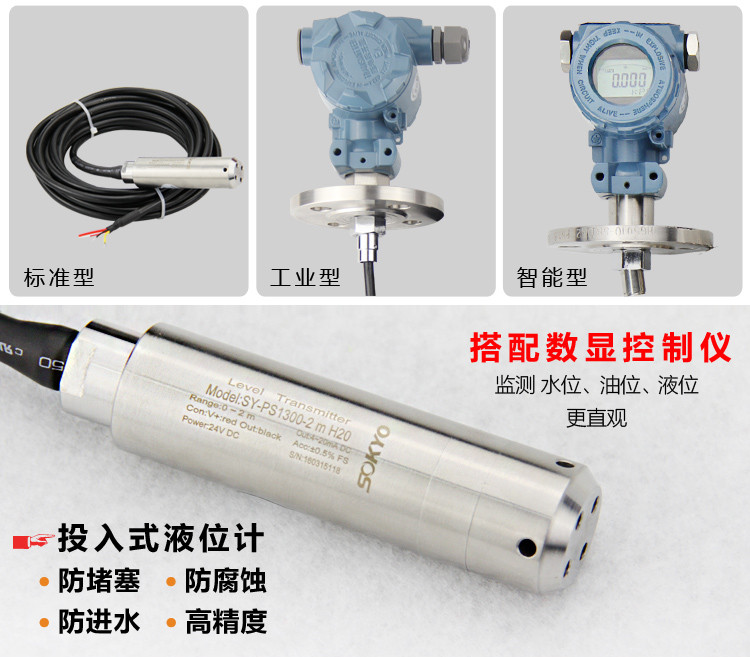

投入式液位計
HYU500D系列導壓/氣式液位變送器是由投入液體集氣筒內的氣體與介質接觸，通過導氣管將壓力傳遞給傳感器，將壓力值轉變?yōu)橐何坏囊环N液位測量產品。通過壓力測量避免了傳感器與被測介質的直接接觸。該產品專門針對高溫液體或強腐蝕性液體而特殊設計，有效地解決了高溫液體液位測量困難的問題。特別適合于高溫中、小量程和強腐蝕性介質液位的測量與控制。廣泛適用于化工、治金、電站、水利、城市供水和工業廢水等領域。
HYU500D系列導壓/氣式液位變送器工作原理：
當把變送器的平衡罩投入到液體中某一位置時，傳感器經過導氣管受到的壓力為: P=9.807pH+Po
其中 P—傳感器感受到的壓強，單位kPa
P—液位密度，單位g/cm3
H—待測液面高度，單位m
Po—液面上的壓強，單位kPa
若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉 換成電信號，此信號與液面高度成正比。
注意:被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。
當把變送器的平衡罩投入到液體中某一位置時，傳感器經過導氣管受到的壓力為: P=9.807pH+Po
其中 P—傳感器感受到的壓強，單位kPa
P—液位密度，單位g/cm3
H—待測液面高度，單位m
Po—液面上的壓強，單位kPa
若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉 換成電信號，此信號與液面高度成正比。
注意:被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。
HYU500D系列導壓/氣式液位變送器主要技術參數
●量程：0~30m
●測量介質：各類水、重輕油、原油、酸堿等各類腐蝕性液體
●精度：0.5%F·S
●輸出：4~20mADC
●溫度：環境溫度0~60℃，介質溫度0~200℃
●電源：24VDC
●防塵防潮：全天候
●防爆級別：EXia Ⅱ CT5
●指示表頭：液晶顯示
HYU500D系列導壓/氣式液位變送器選型:
| HYU500D | 高溫導壓液位變送器 | ||||||
| G | 表壓 | ||||||
| 0~X（m） | 量程 | ||||||
| J05 | ± 0.5%FS | ||||||
| C1 | 4~20mA輸出 | ||||||
| C2 | 0~5VDC輸出 | ||||||
| C0 | 特殊 | ||||||
| M1 | M20×1.5 外螺紋 | ||||||
| M5 | 法蘭連接 | ||||||
| M0 | 特殊 | ||||||
