測量原理：
  射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛料（傳感器粘附之物料稱為掛料）性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術，“射頻導納”中 “導納”的含義為電學中阻抗的倒數，它由阻性成份、容性成份、感性成份綜合而成，而“射頻” 即高頻，所以射頻導納技術可以理解為用高頻電流測量導納的方法。

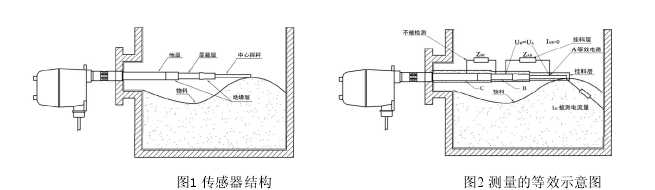

  對于傳感器上的粘附物料稱為掛料影響問題，采用一種新的傳感器結構，五層同心結構，見圖 1 傳感器結構：***里層是中心探桿，中間是屏蔽層，***外面是接地的安裝螺紋，用絕緣層將其分別隔離起來。與同軸電纜的情況是一樣的，中心探桿與屏蔽層之間沒有電勢差，即使傳感器上掛料阻抗較小，也不會有電流流過，電子儀器測量的僅僅是從傳感器中心到對面罐壁（地）的電流，因為屏蔽層能阻礙電流沿傳感器返回流向容器壁，因而對地電流只能經傳感器末端通過被測物料到對面容器壁。即 UA=UB , IAB=（UA-UB）×YL=0。見圖 2 測量的等效示意圖。雖然屏蔽層與容器壁之間存在電勢差，兩者之間有電流流過，但該電流不被測量，不影響測量結果。這樣就將測量端保護起來，不受掛料的影響。只有容器中的物料確實上升接觸到中心探桿時，通過被測物料，中心探桿與地之間才能形成被測電流，儀器檢測到該電流，產生有效輸出信號。

  圖 1 傳感器結構                           圖 2 測量的等效示意圖

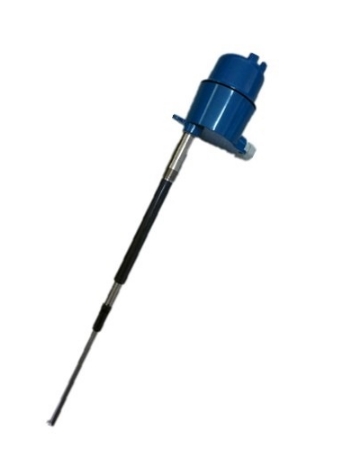

產品特點：
通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，并可應用于腐蝕、沖擊等惡劣場合
?  防掛料： 獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量
?  免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護
?  抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響

技術參數：
  電源電壓：220VAC/110VAC/24VDC  功率：2W 繼電器輸出：250VAC：1A 有感，3A 無感, DPDT 繼電器(雙刀雙擲) 設定點誤差：±1cm 探頭長度：0.1m ～8m (可選)  環境溫度：－40℃～＋70℃ 延遲時間：1-55 秒可調  電纜長度（僅對分體）：5m (標配)，***長 50m 過程連接：螺紋安裝(標準)，法蘭安裝(可選)  安裝方式：可選垂直、水平或任意角度安裝 報警燈輸出：紅燈－物位報警；綠燈－物位正常；黃燈－故障報警 環境濕度：小于 98%RH (25℃時) 響應時間：<0.5 秒  安全柵：內置限流、四重限壓防護安全柵 外殼防護：符合 IP66 防護標準  防爆區域等級：Exdia IICT6 設計使用海拔高度：2000 米(6561ft)以下  切換差：±2cm

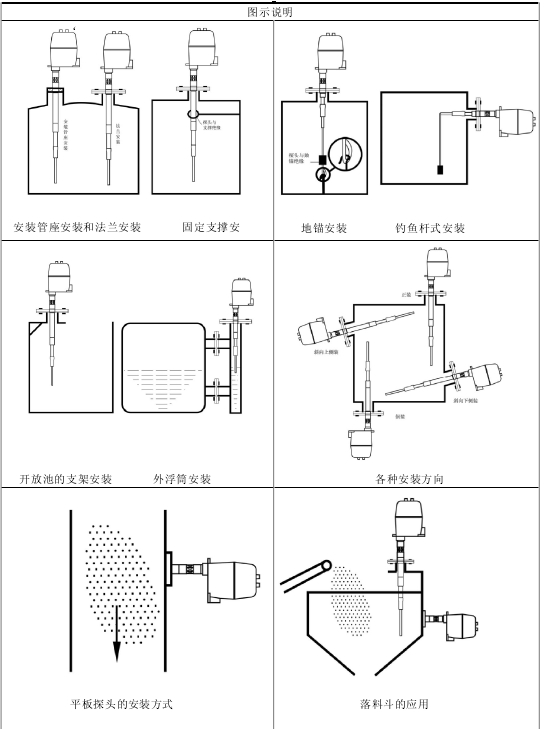

整體型物位計安裝：
  整體型物位計是現場安裝式設計，但仍應使其盡可能遠離振動源、高溫環境、腐蝕性空氣及任何可能造成機械損壞的地方。為便于調試，儀表應安裝在有操作平臺或類似平臺的地方。環境溫度應在－40℃～70℃ 之間。如果不能滿足要求，請將儀表換成分體型。

分體型物位計安裝：
  當儀器安裝在有較高的溫度、較強的振動、有腐蝕性空氣及任何可能造成機械損壞的地方，請將儀器換成分體型安裝。分體型安裝是指傳感元件與信號轉換的電子單元部分分開安裝，中間以廠家所配的特殊信號電纜相連接，并且該電纜可截短不可加長。這樣，探頭安裝在現場，電子單元就可以安裝在相對安全的場所，以利提高儀表使用壽命。信號電纜在安裝時，不可盤成螺旋狀，多余的連接電纜不能盤起，應剪短。電子單元中心端與同軸電纜中心線連接；電子單元屏蔽端接同軸電纜芯線屏蔽層，然后連接到傳感器屏蔽端上；地線是電纜中另一條獨立的導線或電纜外層屏蔽層。電子單元端防爆外殼可通過其兩側的安裝孔固定在安裝支架或墻壁這樣的平面上。

傳感器接線：
  在危險環境中打開儀表防爆殼體之前，一定要確認儀表已斷電，并且繼電器接線端已斷電 10  分鐘以上！

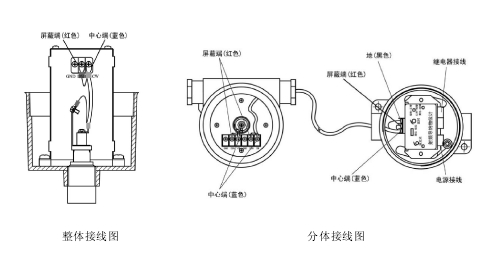

  整體型系統傳感器與電子單元的接線已由廠家接好。如需重新接線，整體接線圖。整體線所有的圓口接線端均接至傳感器接線端；開口端接至電子單元接線端。請確保整體線的屏蔽（紅色）接電子單元的屏蔽端（標記 DSH），中心端(藍色)  接電子單元的中心端（標記 CW），因采用金屬底座，電子單元地線可不接。傳感器端整體線的中心端（藍色）接傳感器中心探桿，屏蔽端（紅色）接傳感器屏蔽層。分體型接線法，端子接法與整體線一樣。

整體接線圖  分體接線圖

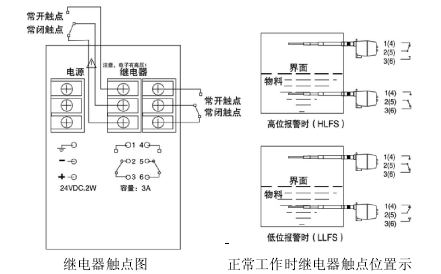

繼電器接線：
   在危險環境中打開儀表防爆殼體之前，一定要確信儀表已斷電，并且繼電器接線端已斷電 10 分鐘以上！！在繼電器接線之前，一定要確認電源線未供電并且繼電器接線端已斷電?。?在危險環境中每一與防爆外殼相連的接線必須配有一經認證過的密封配件即隔爆型填料或防爆鋼管密封接頭。 繼電器具有雙刀雙擲（DPDT）輸出，繼電器僅作為一個開關，不能直接帶動較大功率設備。所有控制信號均由電子單元正面右上部的端子排輸出。

繼電器接線方法：
1） 擰開殼體上蓋，將信號引線穿過電氣進線口伸入殼體； 2） 將引線接于單元上部的相應的接線端子中，并確認無誤； 3） 調節引線長度至適當尺寸，將電纜密封接頭擰緊； 4） 將殼體上蓋擰緊。

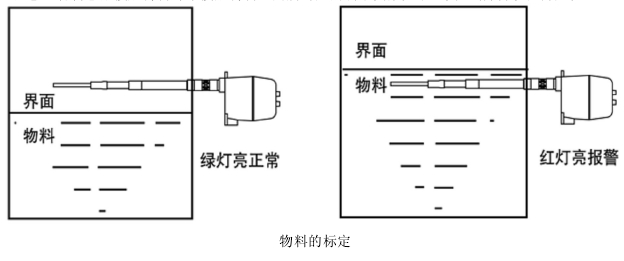

  儀表采用常規邏輯方式，紅燈亮時，繼電器處于失電狀態（復位），通常此狀態單元表示報警（在斷電時，繼電器也處于失電狀態，此時紅燈不亮）。 高位報警方式通常用于高位報警，正常時傳感器不接觸物料，即物位低于傳感器位置。 低位報警方式通常用于低位報警，正常時傳感器接觸物料，即物位高于傳感器位置。 有時高低位報警方式也用于現場選擇是常開報警，還是常閉報警。但是不這樣使用，因為這樣失去了故障保險功能。
  關于故障保險，當儀表出現意外故障（例如：掉電、屏蔽端對地短路）時，設定在高位故障報警時變送器發出高位報警信號。設定在低位故障報警時變送器發出低位報警信號。這就意味著儀表在斷電時處于報警狀態。
