定量裝車系統是危化品智能儲運行業里為了提高裝車過程的安全性以及裝車效率，有效保障計量精度，減輕操作工人的勞動強度而開發的一種自動智能化計量系統。本文通過總結當前常用的火車定量裝車工藝，提出了一套單臺流量計實現多個鶴管定量裝車的新工藝，該工藝自動化水平高，且節省了大量投資。

0.引言

定量裝車系統在?；分悄軆\行業已經應用多年，其裝車控制技術、計量技術、安全保障技術已經很成熟。常用的工藝是1套鶴管配置1臺泵、1臺裝車閥、1臺流量計、1套靜電溢油保護器、1 臺裝車儀及 1套上位機系統構成 1套定量裝車系統，就可以很好地實現裝車自動化計量控制及管理。但是，當前人力成本的不斷增高，企業既要減少投資成本，又要提供效率的愿望非常強烈，如何能互為兼顧，

本人認為主要還是從工藝上進行優化設計，才能從根本上解決問題。

本文主要針對某某油庫鐵路裝車系統改造項目論述了項目改造的需求、技術創新路線以及改造后帶來的效益，為企業的生產過程提供一個安全保障的同時也提供了生產效率，并***終實現生產過程的信息化，數字化。

1.項目背景

1.1項目來源及現狀

該油庫鐵路裝車目前有 25個裝車鶴管，整個裝車過程基本上采用人工檢尺計量，目測控制發油量，所以裝車效率低，裝車控制精度低，工人勞動強度大，***重要的是裝車過程沒有安全保障。針對上述問題，決定對傳統鐵路裝車方式進行改造。

1.2  項目改造的必要性

1.2.1  安全生產的需求

化工油品生產屬于高危行業，生產過程必須采用測控儀表進行全程監控，而該項目并未配套相關的測控儀表，完全靠人工操作完成，特別是計量部分還靠人工目測，相當于與?；分苯咏佑|，對人體的傷害是不可避免的，生產過程已經無法滿足安全生產的必須條件。

1.2.2  計量精度的需求

鐵路裝車是一個計量過程，計量的精度會影響到生產過程的安全性及貿易交接的準確性，計量不準確會導致溢油，產生安全事故，而當前是靠人工計量，計量精度無法做到準確，已經無法滿足當前生產過程的信息化及數字化時代。

1.2.3  生產效率的需求

當前是一個追求效率的時代，效率的高低會決定1個企業發展前景，如果生產過程依然完全依賴于人工，1個裝車流程啟動就要幾分鐘才能完成，裝車結束還得靠人工慢慢去測量，很難提高生產效率。如果能采用當前的測控儀表，裝車流程啟動幾秒鐘就完成，裝車結束同樣幾秒鐘也可以完成，對生產效率的提高是非常有必要的，所以必須要改變當前局面。

1.2.4  生產成本控制的需求

雖然當前項目存在諸多問題，采用目前的成熟自動裝車控制技術完全可以解決以上問題，但是如果按傳統的做法，1個裝車鶴管要配1套自控檢測儀表，總共25個裝車鶴管，成本是相當高，所以要想能安全經濟地完成項目改造，需要提出1個更加可行的方案。

1.3項目改造的可行性

1.3.1  安全技術的應用

實現化工油品灌裝過程自動化的技術已經有幾十年的應用，是非常成熟、穩定可靠的，在這個過程中由工業級自控設備、高精度測控儀表組成一個控制系統，可以實現一鍵式的全自動化灌裝過程，在灌裝過程中配套的靜電溢油檢測儀表，可以在出現靜電異常、灌裝溢出或通過人工操作急停按鈕后發出信號，由自控設備自動急停關斷裝車過程，完全克服了人工灌裝過程中不可控的安全因素。

1.3.2  測控一體化技術的應用

在化工油品灌裝過程中要想實現過程的自動、灌裝計量的高精度，在控制工藝上需要配置計算機管理系統、裝車控制儀設備（裝車控制儀的控制核心采用PLC）、自動關斷設備（泵、閥）、高精度儀表（質量流量計）、流量調控設備（裝車電液閥），安全保障設備（靜電溢油保護器、急停按鈕）等，從而構成了一體化的管理、控制、檢測灌裝系統。首先由管理系統發出灌裝指令，其次裝車控制儀啟動灌裝過程，在線檢測灌裝量，并根據灌裝指令決定是否結束灌裝，安全保障設備在整個灌裝過程檢測異常，發出信號，裝車控制儀自動急停灌裝過程。

通過采用測控一體化的技術，整個灌裝過程完全實現自動化，一鍵式啟動，系統根據高精度計量數據，自動結束灌裝過程，不斷提高整個生產效率，同時完全可以減配現場操作人員，甚至通過對司機的簡單培訓，整個灌裝過程完全由司機一個人完成。

1.3.3  優化的控制工藝

在傳統的化工油品灌裝控制工藝里，1個裝車鶴管的灌裝需要配置1整套的設備，如1臺定量裝車儀、1臺流量計、1臺裝車泵、1臺裝車控制閥、1套靜電溢油保護器，還有計算機管理系統，那么新河分庫鐵路裝車有25個裝車鶴管，相當于要25套設備及一套計算機管理系統，成本是相當高的。本文的創新點主要是在控制工藝上進行優化，每5個鶴管配置一個定量裝車儀、2臺質量流量計、2臺裝車閥、5個工藝切斷閥，25個鶴管配置2臺泵，25個鶴管配置25套靜電溢油保護器，整個灌裝系統配置1套集中式PLC系統及計算機管理系統。灌裝過程由計算機管理系統發出灌裝指令，裝車控制儀根據灌裝指令，控制5個鶴管的灌裝順序并實現每個鶴管的灌裝過程，并向PLC系統發出灌裝信號，由PLC系統控制灌裝泵的出口流量，從而實現了儲罐到槽車全自動批量灌裝過程，同時節省了整個項目改造的成本。

2.項目改造技術創新路線

2.1系統的配置及功能

定量裝車控制系統配置1套上位機系統（即計算機管理系統），由計算機操作站、UPS電源、通訊設備及打印機組成，主要功能是在灌裝前生成灌裝指令，比如設定每個槽車對應的灌裝鶴管及要灌裝的介質品種、每個鶴管的灌裝預設量及灌裝順序等信息，灌裝結束后儲存灌裝數據，并生成各種統計報表。

灌裝過程集中控制系統配置1套PLC自控系統，系統由PLC產品及集成機柜組成，PLC自控系統根據現場裝車控制儀的信號，控制裝車泵的啟停，調節泵的出口流量。

現場配置定量裝車儀、質量流量計、裝車閥、鶴管工藝切斷閥、靜電溢油保護器，裝車控制儀根據上位機系統發出灌裝指令，確定5個鶴管的灌裝順序，裝車控制儀只要一次人工啟動，根據先開閥后啟泵原則，先根據鶴管順序，打開鶴管上的工業閥門，流量計后端的裝車閥門，同時向PLC系統發出啟動信號，逐個完成每個鶴管的自動灌

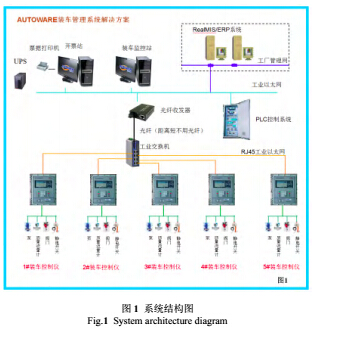

裝過程。每次灌裝結束，自動把灌裝數量回傳給上位機系統,如圖1所示。

2.2單個定量裝車儀控制工藝圖

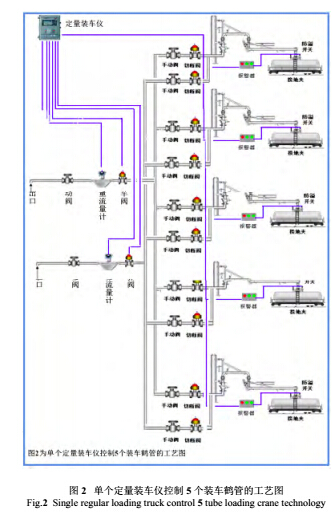

圖2為單套定量裝車儀控制2個油品、2個流量計、5套裝車鶴管的裝車工藝。在裝車前由系統設定本次裝車的品種、5個槽車的預設量、5個槽車的裝車順序等裝車信息，裝車時在裝車儀上按啟動按鈕，裝車儀根據裝車信息打開對應的裝車閥以及裝車泵，讀取流量計的累計量，當該套鶴管裝車完成，自動關閉對應的閥門，然后自動打開下一個裝車閥，逐個完成5套鶴管的裝車，做到一鍵啟動，一次性完成5套鶴管的裝車，整個裝車過程不需要人為干預。

2.3整體裝車控制工藝圖

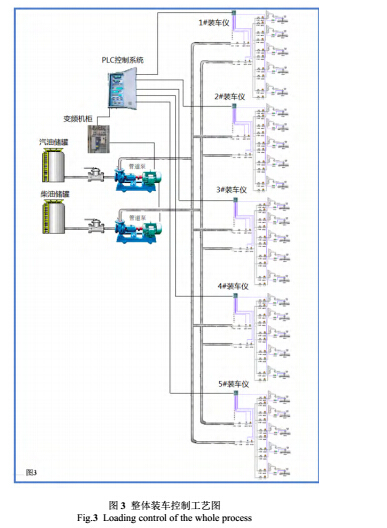

圖3為該項目的完整工藝，25套鶴管配置5套裝車儀、2個裝車泵、一套裝車泵變頻調節PLC系統，除了實現單個裝車儀控制5套鶴管裝車外工藝外，還實現單個泵可以同時為5個裝車儀的裝車，PLC系統同時會根據當前正在裝車的鶴管實時調節泵的出口流量，保證裝車速度。

2.4灌裝流程

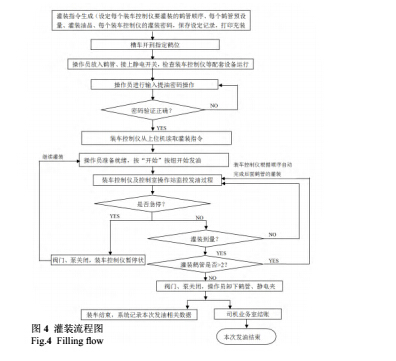

2.5灌裝流程說明

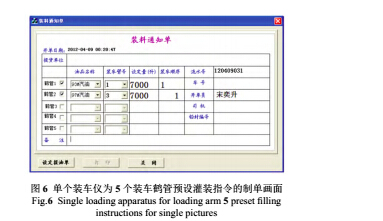

1）槽車進廠前，在上位機系統制單，生產灌裝指令，錄入客戶名稱，每個鶴管的灌裝油品、預設量及其在每個裝車控制儀的灌裝順序等信息，然后打印裝車單。

2)槽車進入裝車區指定裝車位，現場操作人員依次放好裝車鶴管和防溢流探頭，接好靜電接地夾，接地不符合要求時，不能裝車并同時報警。

3)現場操作人員確認所有連接準備就緒后，在裝車控制儀上輸入提油密碼，密碼驗證正確，裝車控制儀從上位機系統一次性讀取灌裝指令，操作人員按“啟動”按鈕開始裝車。（ 注：在裝車前期，只有當 “靜電接地和溢流信號”良好時，才能夠啟動裝車，否則不能啟動裝車。）

4)裝車開始，裝車控制儀根據灌裝順序打開一個鶴管的工藝閥門，按小開度打開裝車閥門，同時根據灌裝油品向PLC 系統發出開泵指令，要求啟動相應油品的灌裝泵，PLC 控制系統啟動灌裝泵，進入段小流量裝車，根據流量大小或延時一定時間后裝車控制儀給閥門信號使閥門全開，進入正常裝車狀態。流量計發出流量信號給裝車控

制儀，裝車控制儀顯示瞬時流量和累計流量，并把數據發送給控制室裝車監控站。

5)裝車過程中，當靜電信號異?；蚍酪缌鏖_關檢測到液位達到指定高度時或操作現場急停按鈕后，會發出報警。

裝車控制儀保持當前狀態，并暫停裝車，關閉所有泵及閥。在事故處理完成，可以繼續灌裝的情況下，按裝車控制儀啟動鍵，裝車控制儀延續上次狀態繼續灌裝。

6)當將要達到第段關閥設定量后，裝車控制儀發出段關閥信號，使閥關到一定小開度，根據流量大小或延時一段時間，進行小流量控制，當達到***后一段關閥設定量后，裝車控制儀發出裝車結束信號，上位機保存灌裝數據，關閉閥門，發出停泵信號。

7)當某一個鶴管灌裝完成，裝車控制儀自動判斷是否還有其他鶴管未灌裝完成。如果有裝車按第4步，自動灌裝，直到所有鶴管灌裝完成，上位機保存灌裝數據。

8)操作人員取下靜電接地夾，收回鶴管和防溢流探頭。

9)槽車開離裝車鶴位，來到裝車控制室辦結算業務。

2.6灌裝工藝特點

2.6.1  上位機系統集中管理

對于裝車項目，要求 24h不間斷實現裝車，所以裝車監控管理軟件是按 C/S結構來設計，即 2套裝車操作站在正常情況下運行相同的監控管理軟件，數據實時更新，同步存儲。即使在任何 1套操作站出現異常的情況下，另外1套操作站能穩定可靠地運行，當出現異常的操作站恢復運行后，通過點擊先前運行的操作站的一個恢復按鈕，數據自動同步到出現異常的操作站，這個過程由軟件自動完成。

為了確保監控管理軟件能穩定可靠地運行，裝車監控管理軟件通過技術工程師的軟件開發，來完成現場數據的采集和存儲、工藝流程畫面顯示、生產過程監控、數據管理、數據庫接口和查詢、生產報表的生成、各種格式裝車票據設計、各種裝車數據報表查詢、油品及車輛管理報表等功能。

1）裝車監控功能

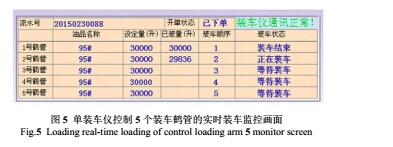

裝車監控：裝車監控系統是對各個裝車鶴位的裝車狀態進行監視和控制，監視對象是裝車控制儀的控制模式和裝車狀態，裝車站流量計的累計量和瞬時流量、閥門以及靜電溢油開關的狀態等，控制部分主要是裝車控制儀的控制模式，裝車控制儀的遠程裝車操作（即開票操作），裝車狀態的復位以及對出票的打印等。如圖5所示。

2）裝車開單功能

在一個槽車來裝車前，必須先開單，把需要裝車的信息準確無誤地錄入到裝車系統中，否則無法裝車或者裝錯車。該操作是整個裝車系統***為重要的一個環節，一定要認真、細致完成。

3）裝車數據統計及報表功能

報表管理系統主要功能有提貨客戶維護、操作員維護、數據庫備份恢復、裝車記錄報表查詢、未裝車記錄查詢等功能。裝車數據統計及報表是上位機系統***重要的功能之一，通過有效的數據存儲，可以按品種統計出貨數量，按時間統計各品種的出貨數量，也可以按班次統計各品種的出貨數量，并形成實時報表和歷史報表。

2.6.2  裝車泵變頻調節

在本項目中，裝車泵的配置按油品種類來配置，而非傳統的按裝車鶴管配置，每個油品配置2個泵，采取1備1用的方式，在泵工作正常情況，只用 1個泵灌裝，每個泵的出口流量按 5個裝車控制儀同時灌裝***大流量設計，泵的控制配置變頻控制柜，變頻控制柜根據5個裝車控制儀的正在裝車的數量自動調節泵的出口流速。

通過泵控工藝的優化，整個項目不但節省了投資，而且在任何時候都能保證裝車流速，總體上提供整個灌裝過程的效能。

2.6.3裝車鶴管支持多品種灌裝

在傳統的裝車項目中，裝車鶴管灌裝的油品基本上固定，1種油品對應1個固定的鶴管，功能單一，導致在鶴管前端需要配置一套完整的裝車控制設備。而在本項目中，25個灌裝鶴管可以在某一時刻灌裝其中一種油品，在另外一個時刻灌裝另外一種油品。通過縮短鶴管與裝車閥的距離，裝車結束后，預留在裝車閥與鶴管之間的油品并不多，

可能只有幾十升，相對于槽車幾十萬升的灌裝量，影響不大。

另外本項目25個灌裝鶴管按每5個鶴管一組，配置1套裝車控制儀，由裝車控制儀根據5個鶴管的灌裝順序完成自動灌裝過程，中間只是在每個鶴管上加上1個工藝切斷閥，由裝車控制儀灌裝前確定先開哪個切斷閥，相互各不影響。完全可以實現批量灌裝的過程，大大提高了灌裝效率。

2.6.4  裝車控制儀多鶴管控制

在傳統的裝車項目中，1個灌裝鶴管需要配置1個裝車控制儀進行灌裝，雖然配置看上去是簡單了，但是總體投資成本高。而裝車控制儀的產品在市場上的應用已經超過了30多年，特別是采用PLC為控制核心裝車控制儀的穩定性、可靠性已經相關高，技術也很成熟。完全可以配1個裝車控制儀控制多個鶴管。

本項目中，25個鶴管只配置了5套裝車控制儀，每個裝車控制儀控制5個鶴管灌裝，在同一時刻該組的鶴管只有1個鶴管在灌裝，整個裝車棧橋有5個鶴管同時灌裝。

每個裝車控制儀采用一鍵式灌裝，即次啟動時需要人為按啟動鍵，開始灌裝，當鶴管灌裝完成，裝車控制儀會自動判斷本組鶴管是否還有其他鶴管需要灌裝。如果有，打開需要灌裝鶴管的工藝切斷閥，發出啟泵信號，自動完成灌裝過程，直到所有鶴管灌裝完成，都不需要人為干擾，達到批量灌裝的功能。

2.6.5  高精度計量

為了有效保障每個灌裝過程順利完成，灌裝計量精度、過程的穩定性非常重要，如果精度不高，對于火車灌裝來說是非常麻煩的，會導致***終的貿易計算無法進行，灌裝過程的不穩定性，會導致過程需要人為干預，降低灌裝效率。

本項目中，灌裝計量才有當前***先進的高準科里奧利原理的質量流量計，該質量流量計全過程的計量精度可以達到0.1%，低于標準0.3%，完全可以作為貿易結算的依據。另外該質量流量計計量的穩定性相當高，不受環境溫度影響，直管段計量，不受雜質影響。另外該質量流量計不但可以計量質量、體積，還可以測量當前流過介質的密度、溫度、壓力等參數。

為了節省投資，在本項目中，流量計的配置沒有按鶴管數量進行配置，而是根據油品配置，每組鶴管只配置柴油流量計和汽油流量計。當進行柴油灌裝時，裝車控制儀只讀柴油流量計的數據；當進行汽油灌裝時，只讀汽油流量計的數據，相互獨立，互不影響。25個鶴管分成5組，每組配置2個流量計。

2.6.6  安全聯鎖保障

化工油品屬于?；?，灌裝過程的安全性非常重要，因為灌裝過程是介質高速流動的過程，當灌裝到槽車時，由于高速流動與槽車內部產生摩擦，會產生靜電。如果產生的靜電不及時與接地系統連接，隨著靜電集聚到一定量，當一個燃點過來，就會產生爆炸，非常危險，所以每個鶴管必須配置靜電保護裝置，避免靜電產生安全事故。

灌裝過程除了要防止靜電的聚集，同時也要防止溢油現象，灌裝過程如果產生溢油，一個燃點必然導致燃燒，如果溢油達到一定濃度，就會產生爆炸，也是非常危險的；另外溢油還會帶來經濟損失，甚至污染環境，所以每個鶴管必須配置溢油保護裝置，來避免不必要的事故發生。

本項目25個鶴管，配置了25套靜電溢油保護裝置，為整個灌裝過程提供了安全保障。

2.6.7  PLC 控制系統的集中控制

本項目采取的集中式管理及控制，分布式灌裝過程的系統，集中式控制主要是PLC控制系統，由于25個鶴管要實現高速有效的灌裝過程，需要配置一套PLC控制系統，對整個灌裝過程的流量進行統一調節。

PLC控制系統主要采集現場各裝車控制儀的數據，然后控制泵的變頻控制系統，實時調節泵的出口流速，避免灌裝過程的超流速或低流速的灌裝過程。5個鶴管同時灌裝時，流速***大，而每個鶴管的灌裝結束時間是不可預見的，如果不能很好地調節流速，當某個或幾個鶴管同時結束時，流速不能及時降低，將導致正在灌裝鶴管的壓力突然增大，產生劇烈震動，可能會損壞流量計、裝車閥，甚至導致安全事故的發生。如果灌裝過程中突然增加幾個鶴管需要灌裝，流速不及時增大，會導致正常灌裝的流速降低，影響整體的裝車效率。

2.6.8  批量式灌裝過程

通過鶴管分組、集中管理及控制、分布式灌裝，25個鶴管實現了一次性制訂灌裝指令，每個裝車控制儀獲取5個鶴管的灌裝信息后，一鍵式啟動，分批次自動完成灌裝過程，有效地提高了灌裝效率。

3.項目改造后的成果效益

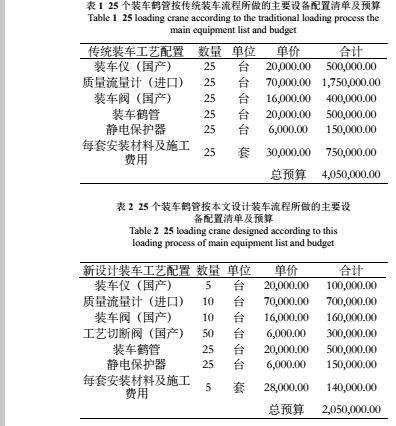

由于本項目的改造并非采取傳統灌裝模式，而是從傳統灌裝模式總結經驗并借助于當前先進、穩定、可靠的技術，對灌裝模式進行一次革新，突破傳統，在化工油品灌裝行業屬于首創。通過這次項目改造，可以從表2中體現出非?？捎^的經驗效益。

4.結束語

總之，一個系統的性價比如何，除了要充分利用當前的***新技術，還要根據用戶需要，實地考察，多和用戶進行技術及經驗交流，才能設計出一套既能滿足用戶迫切需求，又能向前發展的工藝。
