耐磨熱電阻

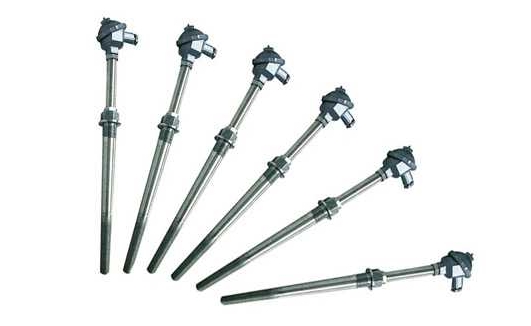

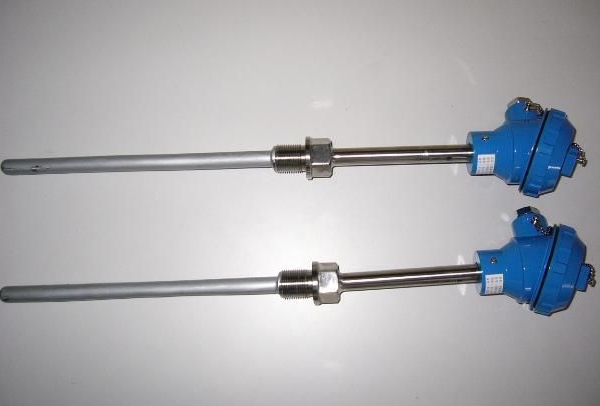

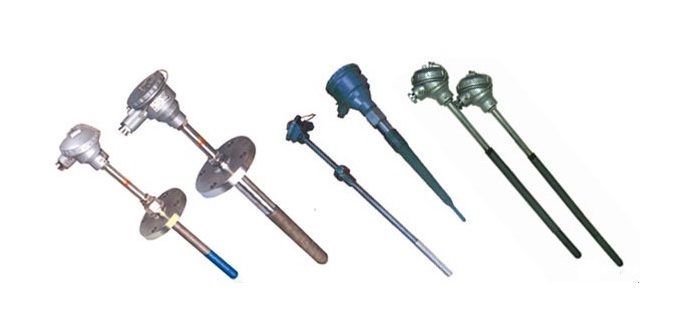

耐磨熱電阻|耐磨熱電阻廠家50-850元價格|規格型號耐磨熱電阻是電廠循環流化床鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,耐磨熱電阻G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電阻損壞,給用戶帶來很大的損失和不必要的麻煩。
| 價格 |
¥ 50.00 — ¥ 850.00元
|
| 起批量 | ≥1 臺 |
| 加工定制 | 是 | 品牌 | 華云 | 類型 | 耐磨熱電偶 |
| 型號 | WRNK-230NM | 分度號 | Pt1000 | 測量范圍 | -50~550（℃） |
| 允差等級 | A | 熱響應時間 | 1（s） | 裝箱數 | 50 |
| 規格 | 16*500/350,16*900/750 |
1、應用
高溫抗振耐磨熱電偶，熱電阻：WRPNM、WZPM系列，是循環流化床鍋爐，造氣爐和化工，冶金等高溫耐磨領域***理想的產品。WZPK-NM型抗振耐磨熱電阻保護管采用進口鎳鈦合金材料制造。其特點：響應時間快、耐高溫、抗震動、耐磨損、耐腐蝕、不蠕變、彎曲、折斷、壽命長、穩定性好。常用的金屬、非金屬陶瓷保護管用于循環流化床鍋爐、沸騰鍋爐、造氣爐中，其運行環境惡劣，測點溫度高、振動、磨損嚴重，造成溫度測溫困難，普通金屬熱電偶使用時易蠕變，壽命只有一個月左右就燒彎、磨透，剛玉熱電偶在高溫中使用中易折斷，抗磨損差、壽命短、均造成損壞，為此，我公司研制開發的抗振耐磨熱電偶、熱電阻彌補了上述缺陷。我公司所產WZPK-NM型、WZPM型抗振耐磨熱電偶偶、熱電阻，采用國際IEC標準和機電部統一標準設計，為企業節省了大量資金，大大降低了維護強度，是目前循環流化床鍋爐、沸騰鍋爐、磨煤設備、造氣爐及化工、冶金等高溫耐磨領域溫度測量的***佳專用產品。
2、主要技術參數
電氣出口：M20x1.5,NPT1/2
耐磨頭硬度：HRC62-65
防護等級：IP65
3、型號及規格
|
型 號 |
分 度 號 |
測溫范圍℃ |
公稱壓力 |
流速 |
規 格 |
|
|
d |
Lxl mm |
|||||
|
WRN-230NM WRN2-230NM |
K |
0-800 |
≤10MPa |
≤100m/s |
Φ16 Φ18 Φ20 Φ22 Φ25 Φ30 |
300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 |
|
WRE-230NM WRE2-230NM |
E |
0-600 |
||||
|
WZP-230NM WZP2-230NM |
Pt100 |
-200-+500 |
||||
|
WRN-630NM WRN2-630NM |
K |
0-800 |
≤30MPa |
≤80m/s |
Φ16 Φ20 |
|
|
WRE-630NM WRE2-630NM |
E |
0-600 |
||||
|
WZP-630NM WZP2-630NM |
Pt100 |
-200-+500 |
||||
本公司生產的G系列彌補了這個缺點.G系列抗沖刷,耐磨熱電阻經過數百廠家,每年近萬次的使用,反應很好,在很多場合具有同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,耐磨熱電阻是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域?qū)嵒轀囟葴y量熱電阻.
電氣出口：M20×1.5，NPT1/2
耐磨頭硬度：HRC60-65
防護等級：IP65
耐磨保護管類型及性能
類型 |
代號 |
性能特點 |
測量范圍℃ |
外徑d(mm) |
適用場合 |
|
不銹鋼噴涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸騰爐， 水泥旋窯 |
|
不銹鋼加強 |
Q |
壽命延長 |
0~800 |
Φ22~Φ30 |
|
|
硬質合金 |
NH10 |
耐磨、耐高溫 |
0~1100 |
Φ16~Φ34 |
|
|
高溫合金 |
NH12 |
耐磨、耐腐、耐高溫、強度好 |
0~1200 |
Φ20~Φ25 |
|
|
高溫合金 |
NH13 |
耐磨、耐腐、耐高溫、性能好 |
0~1300 |
Φ22 |
|
|
高鉻鑄鐵 |
G |
耐磨、耐腐、外徑大 |
0~1050 |
Φ32~Φ38 |
型號及規格
|
型號 |
分度號 |
測溫范圍℃ |
公稱壓力 |
流速 |
規格 |
|
|
d |
L×L |
|||||
|
WRN-230N |
K |
0-800 |
≤100MPa |
≤100m/s |
Ф16 |
300×150 |
|
WRE-230N |
E |
0-600 |
||||
|
WZP-230N |
Pt100 |
-200～500 |
||||
|
WRN-630N |
K |
0-800 |
≤30MPa |
≤80m/s |
Ф15 |
|
|
WRE-630N |
E |
0-600 |
||||
|
WZP-630N |
Pt100 |
-200～500 |
||||
|
WZ |
|
熱電阻 |
||||
|
WR |
|
熱電偶 |
||||
|
|
感溫元件 |
|
||||
|
C |
|
Cu50（熱電阻） |
||||
|
P |
|
Pt100（熱電阻） |
||||
|
N |
|
鎳鉻鎳硅 K |
||||
|
E |
|
鎳鉻銅鎳 E |
||||
|
|
連接形式 |
|
||||
|
2 |
|
固定螺紋 |
||||
|
3 |
|
活動法蘭 |
||||
|
4 |
|
固定法蘭 |
||||
|
6 |
|
固定螺紋錐形保護管 |
||||
|
|
接線盒形式 |
|
||||
|
2 |
|
防噴式 |
||||
|
3 |
|
防水式 |
||||
|
|
保護管直徑 |
|
||||
|
0 |
|
16 |
||||
|
1 |
|
12 |
||||
|
T |
Φ18、Φ20 |
客戶定制 |
||||
|
耐磨標示 |
NM |
|||||
|
耐磨頭材質 |
|
|||||
|
-SN |
水泥廠專用 |
|||||
|
-DC |
電廠專用 |
|||||
|
-LM |
等離子噴涂 |
|||||
|
-CM |
高鉻鑄鐵 |
|||||
|
-KM |
K氏合金 |
|||||
|
特殊材質 |
|
|||||
|
使用場合 |
客戶在訂購耐磨熱電偶、耐磨熱電阻時一定要確定其使用工礦場合， |
|||||
熱電阻溫度計是基于金屬導體或半導體電阻值與溫度成一定函數關系的原理實現溫度測量的。目前使用的金屬熱電阻材料有銅、鉑、鎳、鐵等，實際應用***廣的是銅、鉑兩種材料，并已經列入了標準化生產。
鉑熱電阻由純鉑絲燒制而成，其使用溫度范圍為-200～850℃。鉑電阻的特點是精度高、性能可靠、抗氧化性好、物理化學性能穩定。
銅熱電阻一般用于-50～150℃范圍的溫度測量。它的特點是電阻值與溫度之間基本為線性關系，電阻溫度系數大，且材料易提純，價格便宜，但它的電阻率低，易氧化，所以在溫度不高，測溫元件體積無特殊限制時，可以使用銅電阻溫度計。
普通熱電阻主要由感溫元件、內引線、保護管等幾部分組成。
熱電阻溫度計安裝、維護：
①在一般管道中安裝時，保護套管端部應達到管道中心處，對于高溫高壓，感溫元件的插入深度應在70～100mm之間。安裝時，應保證測量元件與流體充分接觸，因此要求測溫元件迎著被測介質流向，至少要與被測介質的流向成90°度，切勿與被測介質形成順流。
②在其他容器中安裝時，其插入深度應能準確反映被測介質的實際溫度。
③在直徑小于76mm的管道上安裝時，應加裝擴大管或選用小型感溫元件。
④熱電阻的安裝應盡量避開其他熱源、磁場、電場，防止外來干擾。
⑤熱電阻與套管間的對地絕緣電阻，不應小于2MΩ。
⑥安裝在高空的露天熱電阻要注意做好套管及引線的防水措施，以免熱電阻內部進水造成短路。
⑦安裝在高溫、高壓處的熱電阻要做好對引線的隔熱措施。
⑧使用中的熱電阻要不定期檢查接線盒是否蓋好，保護套管、軟管及穿線管是否破裂磨損或腐蝕，連接處是否松動。
⑨定期進行熱電阻的外部清潔工作。
常見故障與處理
| 故障現象 | 故障原因 | 處理方法 |
| 電阻值偏低 | 內部局部短路 | 更換熱電阻 |
| 絕緣能力降低 | 清洗烘干 | |
| 電阻值偏高或無窮大 | 接線端子接觸不良 | 擰緊接線端子 |
| 熱電阻內部或引線斷開 | 更換電阻體 | |
| 示值不穩定 | 接線端子接觸不良 | 擰緊接線端子 |
| 絕緣能力降低 | 清洗烘干 | |
| 阻值與溫度關系有變化 | 熱電阻絲材料受腐蝕變質 | 更換熱電阻 |
| 顯示儀表指示負值 | 顯示儀表與熱電阻接線有誤 | 改正接線 |
| 熱電阻短路 | 更換熱電阻、加強絕緣 |
