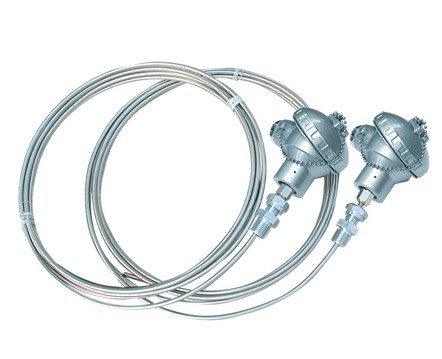

鎧裝熱電阻|鎧裝熱電阻廠家價格|規格型號鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，我公司生產的WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

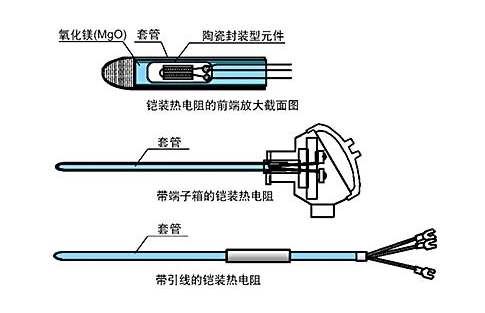

鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
鎧裝熱電阻可用于測量-200-600℃范圍內溫度，可直接用銅導線和二次儀表連接使用，由于鎧裝熱電阻具有良好的電輸出特性，可為顯示儀表、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供的溫度變化信號。
鎧裝熱電阻|鎧裝熱電阻廠家價格|規格型號
產品價格：
|
價格 |
¥ 35.00 — ¥ 735.00
|
|
起批量 |
≥1 件 |
規格型號：
|
加工定制 |
是 |
品牌 |
華云 |
類型 |
鎧裝熱電阻 |
|
型號 |
WZP-236 |
分度號 |
PT100 |
測量范圍 |
0-500（℃） |
|
允差等級 |
A |
熱響應時間 |
0.2（s） |
裝箱數 |
10 |
|
規格 |
L=100MM,L=200MM |
名稱：熱電阻
型號：WZP-236
分度號：PT100
溫度范圍：-200～500℃
螺紋：M16*1.5（可定做） 可做活動螺紋
默認管粗6MM 長度100mm
聯系客服（可加粗，加長管徑）
熱電偶型號有B、R、S、K、S、J、E、T、N系列
熱電阻有PT100、PT50、PT1000系列
產品：高溫、防腐、防爆、耐磨、鎧裝、壓簧、表面、一體化溫度傳感器。
● 工作原理
鎧裝熱電阻工作原理：在溫度作用下，熱電阻絲的電阻隨之變化而變化，顯示儀表將會指示熱電阻產生的電阻值所對應的溫度值。
● 主要技術指標
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
● 量程規格
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
允許偏差△t℃
|
|
WZPK
|
-200-600
|
Pt100
|
A級
|
-200～600℃時允差±(0.15+0.002|t|）
|
|
B級
|
-200～500℃時允差±(0.30+0.005|t|)
|
● 型號表示
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據規定，我公司生產符合IEC國際標準分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
熱電偶是一種感溫元件,是一次儀表，它直接測量溫度，并把溫度信號轉換成熱電動勢信號,通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，
自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系,制成熱電偶分度表;分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。
在熱電偶回路中接入第三種金屬材料時,只要該材料兩個接點的溫度相同,熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此,在熱電偶測溫時,可接入測量儀表,測得熱電動勢后,即可知道被測介質的溫度。
熱電偶工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶兩端溫度函數的差，而不是熱電偶兩端溫度差的函數；
2：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，如圖所示。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢，因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
熱電偶特點
◆裝配簡單，更換方便
◆壓簧式感溫元件，抗震性能好
◆測量范圍大
◆機械強度高，耐壓性能好
熱電偶的種類及結構形成
?。?）熱電偶的種類
常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶我國從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為我國統一設計型熱電偶。
(2)熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：
①組成熱電偶的兩個熱電極的焊接必須牢固；
?、趦蓚€(gè)熱電極彼此之間應很好地絕緣，以防短路；
?、垩a(bǔ)償導線與熱電偶自由端的連接要方便可靠；
?、鼙Ｗo(hù)套管應能保證熱電極與有害介質充分隔離。
常用熱電偶材料
熱電偶分度號熱電極材料、 正極負極、S鉑銠10純鉑、R鉑銠13純鉑、B鉑銠30鉑銠6、K鎳鉻鎳硅、T純銅銅鎳、J鐵銅鎳、N鎳鉻硅鎳硅、E鎳鉻銅鎳

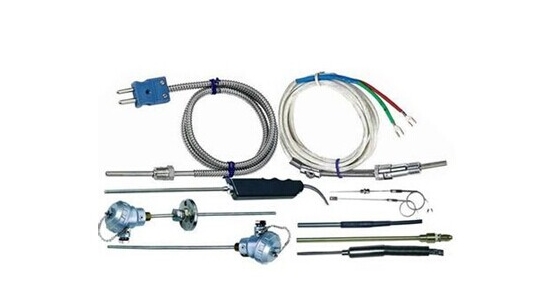

熱電偶的種類:裝配熱電偶，鎧裝熱電偶，端面熱電偶，壓簧固定熱電偶，高溫?zé)犭娕迹K銠熱電偶，防腐熱電偶，耐磨熱電偶，高壓熱電偶，特殊熱電偶，手持式熱電偶，微型熱電偶，貴金屬熱電偶等等。
