氧氣流量計
氧氣流量計,醫院用科室供氧管道氧氣流量計，工業企業用氧氣流量計，蘇州華陸儀器儀表有限公司生產的HLB質量流量計，HLLUGB渦街流量計大量用于供氧管道氧氣流量計量。
廠家價格：
| 價格 |
¥ 200.00~60000.00元
|
| 起批量 | ≥1 臺 |
規格參數：
| 建議零售價 | ¥1000.00 | 加工定制 | 是 | 品牌 | 華云 |
| 型號 | LUGB | 類型 | 流量計 | 測量范圍 | 0-10000（m3/h） |
| 精度等級 | 0.5 | 公稱通徑 | 10-1000（mm） | 適用介質 | 氣體，蒸汽，液體 |
| 工作壓力 | 16（MPa） | 工作溫度 | 350（℃） |
氧氣指采用深冷分離法將大氣中氧氣分離以供應醫療救治病人使用的氧氣；醫用氧氣純度要求在99.5%以上，在生產和充裝過程中除了去除對人體有害的氣體外，***主要的就是嚴格控制氧氣中的水含量。由于醫用氧氣是吸入人體內并且在醫療方面得到廣泛應用，所以，藥品監管部門一直把醫用氧氣列入藥品來管理，要求生產、經營醫用氧氣都要取得許可證。
HLB質量流量計：
HLB系列質量流量計專門為需要顯示器和表體分離的應用需求而設計的，例如醫院供氧系統小型空分系統，該流量計的標準工業用戶界面(RS485/4~20mA)及用戶自定報警功能更好實現的異地或網絡監控，HLB系列現有的產品是HLB12和HLB19可分別測量0-300SLPM和0-800SLPM氣體流量。
產品特點：
– 分體式顯示器可通過經特殊設計的連接電纜安裝于遠離氣體管路的地方
– 流量計標配有RS485通訊模塊，選配有4~20mA標準電流輸出，PULSE脈沖輸出
– 光潔的不銹鋼管體有利于氣體測量
– 超大量程有利于監控氣體流量
– 內置安全插件使安裝便捷

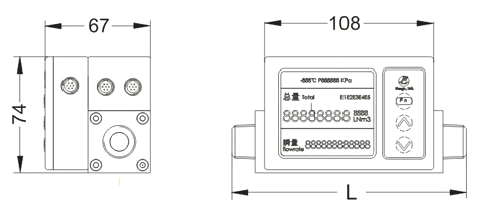

機械尺寸：
| HLB12 | HLB19 | |
| L(mm) | 150 | 182 |
技術參數：
| HLB12 | HLB19 | ||||
| 通 徑 | 12 | 19 | mm | ||
| ***大流量 | 200, 300 | 600, 800 | SLPM | ||
| ***小流量 | 0.3 | 0.8 | SLPM | ||
| 量程比 | 100：1 | ||||
| 精 度 | 1.5級 | ||||
| 重復性 | ±0.75 | % | |||
| ***大工作壓力 | 1.0 | MPa | |||
| 工作溫度 | -10 ~ 55 | oC | |||
| 濕 度 | < 95%RH（無結冰，無凝露） | ||||
| 工作電源 | 8-24Vdc, 35mA | ||||
| 輸 出 | 4-20mA; RS485；脈沖 | ||||
| 機械接口 | NPT, BSPT 可根據用戶需要定制 | ||||
| 校準條件 | 空氣, 20oC, 101.325 kPa | ||||
主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；無可動機械零件，因此可靠性高,維護量小；儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+350℃的工作溫度范圍內工作，有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
工作原理：
是基于卡門渦街原理，通過探頭檢測出漩渦分離頻率計算出流量并在信號變送器中轉換成相應的脈沖或電流信號輸出。
主要特點：
•度較高，液體測量精度為±1.0%；氣體測量精度為±1.5%
•壓損小，約為孔板流量計的1/4，屬于節能流量?jī)x表
•安裝方式靈活，可水平，垂直和不同角度傾斜安裝
•采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能
•無可動部件，儀表壽命長
技術參數：
| 儀表型號 | HLLU-N | HLLU-A | HLLU-B | HLLU- C | HLLU- D1/D2 |
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA或脈沖 |
| 供電電源 | 24VDC±15% | 24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%和鋰電池 |
| 通訊接口 | 無 | 無 | 無 | 可選RS485 | 可選RS485 |
| 精度等級 |
液體：1.0級 氣體：1.5級 蒸汽：1.5級 |
液體：1.0級 氣體：1.5級 蒸汽：1.5級 |
液體：1.0級 氣體：1.5級 蒸汽：1.5級 |
||
| 顯示器 | 無 | 有 | 有 | ||
| 儀表材質 | 304SS | 304SS | 304SS | ||
| 防爆等級 | 可選ExiaIICT5或ExdIIBT6 | 可選ExiaIICT5或ExdIIBT6 | 可選ExiaIICT5或ExdIIBT6 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | ＜1W | ＜1W | ＜1W | ||
| 儀表通經 | DN15~DN300 | DN15~DN300 | DN15~DN300 | ||
| 安裝方式 | 法蘭夾持或一體化法蘭連接 | 法蘭夾持或一體化法蘭連接 | 法蘭夾持或一體化法蘭連接 | ||
| 耐壓等級 | 可選1.6MPa或2.5MPa | 可選1.6MPa或2.5MPa | 可選1.6MPa或2.5MPa | ||
| 介質溫度 | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | ||
| 環境溫度 | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ | ||
流量范圍：
| 儀表口徑 | 液體流量范圍(m3/h) | 氣體流量范圍(m3/h) |
| 15 | 04～4 | 2.8～12 |
| 20 | 0.7～7 | 6～30 |
| 25 | 1.0～10 | 8.8～55 |
| 32 | 1.5～15 | 15～140 |
| 40 | 2.5～25 | 25～205 |
| 50 | 3.5～45 | 35～350 |
| 65 | 5.5～75 | 60～600 |
| 80 | 8.5～110 | 86～860 |
| 100 | 16～180 | 130～1300 |
| 125 | 25～270 | 220～2200 |
| 150 | 35～350 | 350～3500 |
| 200 | 65～650 | 550～5500 |
| 250 | 95～950 | 850～8500 |
| 300 | 150～1500 | 1350～ |
| (300) | 150～1500 | 1560～ |
| (400) | 180～3000 | 2750～ |
| (500) | 300～4500 | 4300～ |
| (600) | 450～6500 | 6100～ |
| (800) | 750～10000 | 11000～ |
| (1000) | 1200～17000 | 17000～ |
| >(1000) | 協議 | 協議 |
注：表中（300）—（1000）口徑為插入式。
醫用制氧站-制氧設備：
醫用氧氣制氧站設有裝備有由空氣壓縮車、空氣分離車和輔助車組成的制氧車組；主要設備有空氣壓縮機、空氣過濾器、冷卻器、分餾器、液氧汽化器、充氧臺等；工作一次產氧氣160～240瓶(每瓶容積40升)；工作一次持續時間為5～7天；氧氣的制取方法,主要有深冷法、吸附法、電解法、化學法。氧氣是助燃物,極易爆炸。
