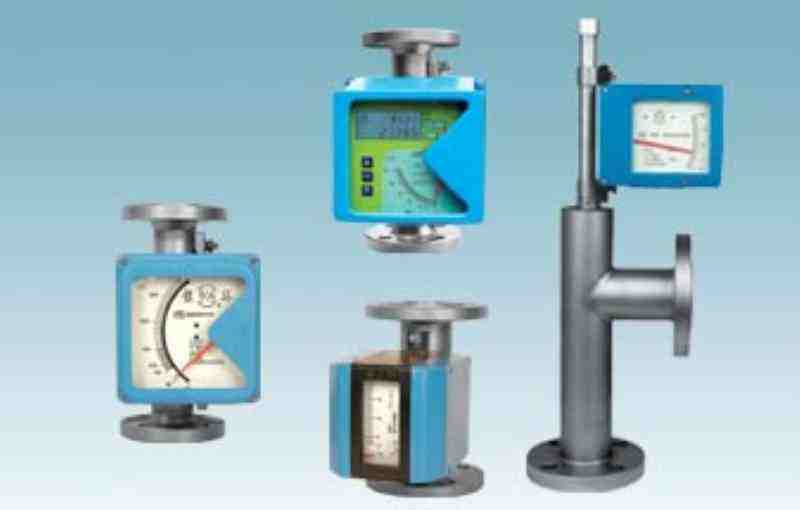

一、轉子污水流量計簡述

轉子污水流量計系列金屬管轉子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統，保證了流量計在各種應用場所的優良性能。
多年來金屬管流量計的各種優良性能和可靠性，以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。
產品價格：

二、轉子污水流量計結構原理

1、結構

MAT50系列金屬管浮子流量計主要由三大部分組成
a、指示器（智能型指示器，就地指示器）
b、浮子
c、錐形測量室

2、工作原理

被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

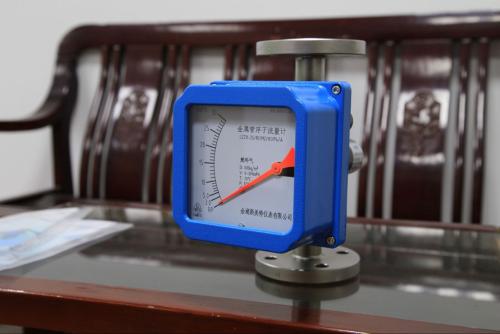

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。
b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

三、轉子污水流量計的主要特點

1.適用于小管徑和低流速

2.工作可靠、維護量小、壽命長

3.對于下游直管段要求不高

4.有較寬的流量范圍度10:1

5.就地型指針指示接近于線性

6.智能型指示器帶有LCD液晶顯示，可顯示瞬時、累積流量，還可輸出脈沖、輸出報警

7.帶有溫度補償

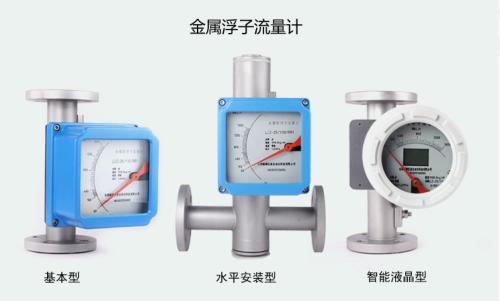

8.有就地型、遠傳型、夾套型、防爆、耐腐等多種形式

四、轉子污水流量計主要技術參數
1、測量范圍：水2.5～100000l/h（20℃）
2、量程比：10:1
3、精度等級：1.0、1.5、2.5
4、工作壓力：DN15、DN25、DN50為PN4.0MPa***大為10.0MPa、DN80、DN100為PN1.6MPa***大為6.4MPa
5、介質溫度：-40℃～300℃
6、介質粘度：DN15：η<5mPa·s（F15.1～F15.3）
η<30mPa·s（F15.4～F15.8）
DN25：η<250mPa·s
DN50～DN150：η<300mPa·s
7、環境溫度：液晶型：-40℃～85℃
指針型：-40℃～120℃
8、連接形式：法蘭（執行標準DIN2501或按用戶提供法蘭標準制造）
9、儀表高度：250mm
10、電纜接口：M20*1.5
11、供電電源：24VDC二線制4～20mA或85～265VAC 50/60Hz（遠傳型）
12、報警輸出：上限或下限瞬時流量報警 繼電器輸出（觸點容量***大5A@250VAC）或集電極開路輸出（***大100mA@30VDC內部阻抗100Ω）
13、脈沖輸出：累積脈沖輸出，***小間隔每10秒一個脈沖（交流型）或每50毫秒一個脈沖。
14、液晶顯示：雙排液晶顯示，顯示瞬時流量及累積流量。
15、本安防爆：Exia II CT4
16、測量管材質：316不銹鋼（普通型）或內襯聚四氟乙烯（防腐型）

五、轉子污水流量計產品選型

六、轉子污水流量計安裝

1、安裝前，應將轉子污水流量計運輸保護用的頂桿、填充物、皮筋等取出，使浮子改變一定的位置，檢查轉換器動作狀態，認為不正常時，應進行調整。

2、轉子污水流量計應垂直安裝在無振動的管道上，要保證測量管傾斜度小于5°，且應加裝旁路，便于維護和清洗而不影響生產。

3、轉子污水流量計安裝時應用水平儀嚴格校準，且組裝時不應受應力，垂直安裝型轉子流量計介質流向?yàn)樽韵露?，水平安裝型轉子流量計介質流向應與其標示方向一致。為方便使用和拆檢，一般要求安裝閥組。

4、遠傳型金屬轉子流量計其遠傳部分是靠磁性與轉子耦合的，若介質中含有易被磁性物質吸附的小顆粒，則轉子易被磨損和卡塞，造成測量不準或無法測量，解決的辦法是在前面加裝磁過濾器。

5、在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。

6、表無嚴格上游直管段長度要求，但也有制造廠要求安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段或者（2-5）D長度，實際上必要性不大。

七、轉子污水流量計使用要求

1、測控系統中的控制閥，應安裝在流量計的下游。用于氣體測量時，應保證工作壓力不小于流量計壓損的5倍，以使流量計穩定工作。

2、安裝轉子污水流量計前，應將管道內焊渣吹掃干凈；安裝時要取出流量計中的止動元件；安裝后使用時，要緩慢開啟控制閥門，避免沖擊損壞流量計。

3、如果測量要求的流量范圍度寬，范圍度超過10時，可以在一臺儀表內放兩只不同形狀和重量的浮子，小流量時取輕浮子讀數，浮子到頂部后取重浮子讀數，范圍度可擴大到50-100。

4、液體用儀表通常以水標定流量，氣體儀表用空氣標定，定值在工程標準狀態。若使用條件的流體密度、氣體壓力溫度與標定不一致時，要做必要換算。
