1 孔板流量計的用途

      孔板流量計被廣泛應用于化工、食品、煤炭、建筑、交通、輕  紡、農業、醫藥、環境保護等領域，是改進產品質量、節約能源、提  高管理水平和經濟效益的重要工具。

      蒸汽的流量測量方法按工作原理劃分，可分為直接式質量流量計和間接式質量流量計，在工業企業中蒸汽的測量多采用間接式，其中節流式差壓流量計和渦街流量計是主流。這兩種流量計在測量中各有優缺點，如差壓流量計以孔板流量計為例，其范圍度廣，穩定性好；而渦街流量計的優越性是孔板式流量計所不具備的，尤其是在蒸汽參數偏離設計值時，其測量誤差遠小于孔板式流量計的測量。

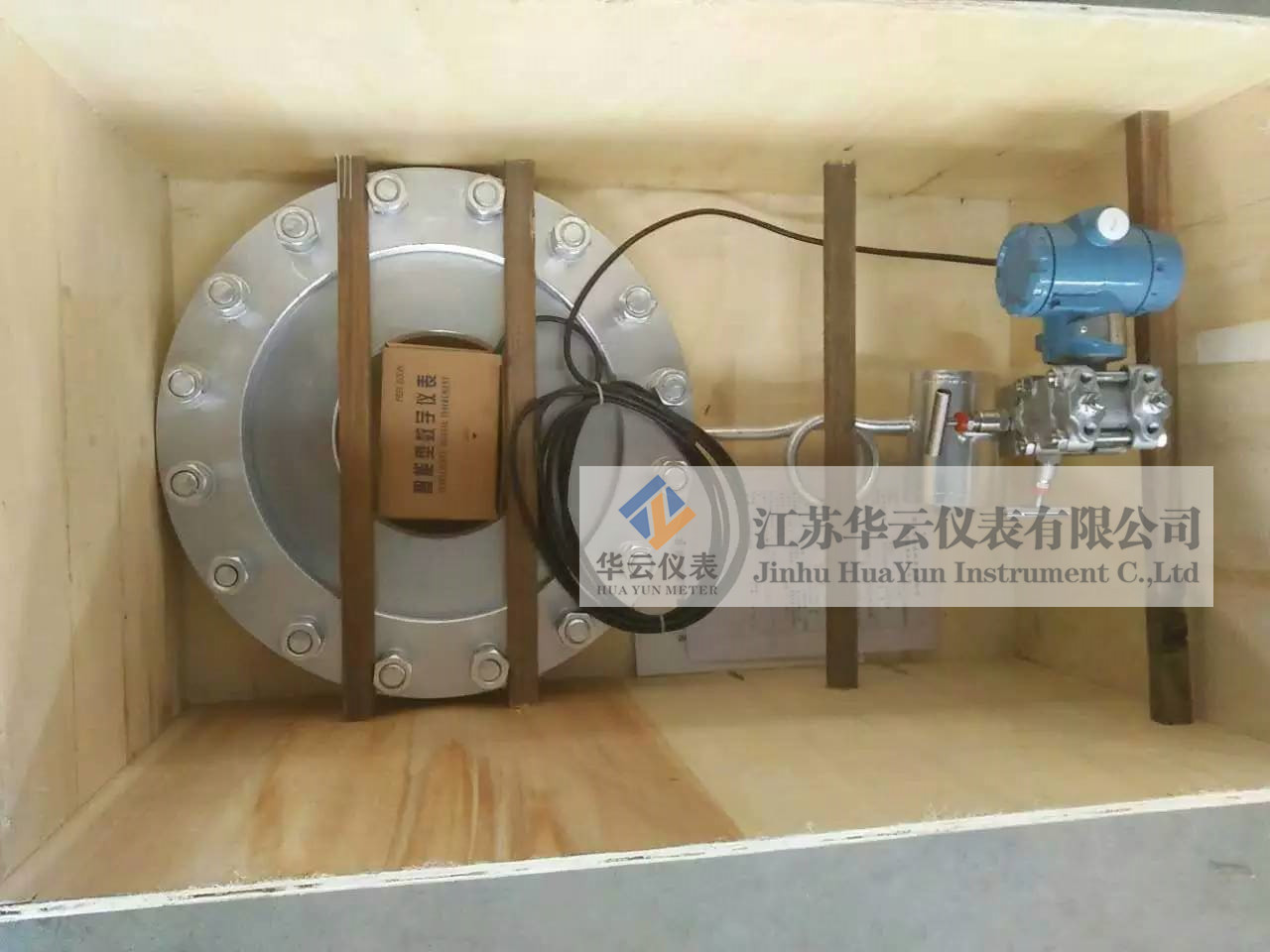

1.孔板式流量計

孔板流量計是差壓式流量計的一種,流體流經一個收縮截面，測量通過此截面的差壓。根據丹尼爾·伯努利在1738年的研究工作，流體經過孔板的速度和其壓力損失的平方根成比例關系。

1.1孔板流量計的測量原理

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。



1.2孔板流量計的安裝條件

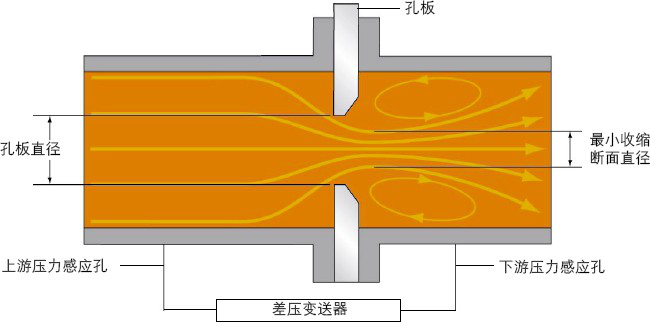

圖1 孔板流量計測量原理

所謂孔板流量計，就是在管道內部加裝一個中間開孔的圓  板，然后測量蒸汽在孔板前后的壓力差，經過計算換算出蒸汽的  流量。

因?yàn)檎羝牧魉僭诠?jié)流件處（孔板）形成局部收縮，靜壓力 降低，流速增加，于是在節流件前后便產生了壓差。

根據流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律），流量的大小與差壓的大小存在一定的比例關系： M2∝ΔP。式中，M 為流量；ΔP 為差壓。

通過引壓管將差壓信號引入差壓變送器，差壓變送器將差  壓信號送入流量積算儀，積算儀將差壓信號換算成流量信號。同   時通過溫度和壓力傳感器測出蒸汽的溫度和壓力，積算儀根據  當時的溫度和壓力計算出補償后的流量。



制造一個孔板流量計需要以下參數：管道的口徑（管徑×壁   厚）；孔板流量計測量的介質；被測介質的工作溫度；被測介質的   工作壓力（最大壓力、最小壓力、正常壓力）；被測介質的工作流   量（最大流量、最小流量、正常流量）；被測介質的黏度。

（1）標準孔板的中心線應當與管道中心線同軸。

（2）孔板流量計安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度。

（3）引壓管路的內徑與管路長度和介質臟污程度有關，通常在16米以?xún)?nèi)用內徑為8-12mm的管子。

（4）引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時， 應附設隔離器或沉降器。



（5）引壓管路內必須始終保持單相流體狀態。被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。

1.3孔板流量計的優缺點孔板流量計的優點：

（1）應用最多的孔板式流量計結構牢固,性能穩定可靠,使用壽命長；

（2）檢測件與變送器、顯示儀表分別由不同廠家生產,便于規模經濟生產。  孔板流量計的缺點：

a 測量精度偏低；

b 量程比小，一般僅為1:3~1:5； c 現場安裝要求高；

d 壓損大。



2孔板流量計的優點和缺點

孔板流量計優點：適用于較大口徑管道的計量（目 前口徑大于 DN 1000 mm 的流量計一般只能選用孔板）。經久耐用；
孔板流量計缺點 :對節流裝置、引壓管、冷凝罐安裝要求很高，安裝較為復雜?？装辶髁坑?jì)整體校驗比較困難，   目前只能對差壓傳感器、壓力傳感器、溫度傳感器單獨進行校驗，整體的精度難于確保。


3 負誤差的分析及解決辦法

3.1 孔板安裝不正確
孔板的尖銳一側應該迎著流體流向?yàn)槿肟诙?，呈喇叭口? 的一側為出口端。如果裝反，顯示將會偏小許多。
解決辦法：檢查孔板安裝方向，正確安裝孔板。
3.2 孔板入口邊緣磨損
如果孔板使用時間較長，特別是在被測介質夾雜固體顆粒  等雜物情況下，都會造成孔板的幾何形狀和尺寸的變化，如果造   成開孔變大或開孔邊緣變鈍，測量壓差就會變小，流量顯示就會  偏低。
解決辦法：對孔板進行重新加工，使開口達到要求；嚴重時 進行更換。
3.3 變送器零點漂移
如果使用時間較長，變送器的零點可能會發生漂移，如果是  負漂移，顯示的差壓將會減小，顯示的流量也會減小。
解決辦法：對變送器的零點進行校正。
3.4 上下游直管段長度不夠
上下游直管段長度如果不夠，氣體將得不到充分發展，會使  計量結果造成較大誤差，如果上游在規定直管段內存在多個彎  頭，將使計量結果偏低。
解決辦法：改造蒸汽管道，使上下游直管段長度達到規定要  求。在節流裝置之前加裝整流器。
3.5 差壓變送器的三閥組漏氣
如果三閥組中的高壓閥或平衡閥漏氣，將會導致測量差壓  減小，測量結果就會偏低。

3.6 隔離液液位高度不等
引壓管中從冷凝罐到差壓變送器中的液位是為了將高溫介  質與差壓變送器隔開，保護差壓變送器。如果低壓側液位高度低  于高壓側液位高度，將導致測量差壓減小，測量流量就會減小。
解決辦法：檢查高低側冷凝罐的高度是否一致，如果不一  致，進行校正。檢查冷凝罐的高度是否高于蒸汽管道，如果低于  管道，將冷凝罐的高度抬高。

4 正誤差的分析及解決辦法

4.1 流通截面積的變化
在現場使用中，孔板表面可能會黏結上一層污垢或雜質，導  致流通截面積變小，測量差壓就會增大，從而測量流量增大。
解決辦法：檢查孔板周?chē)欠窀蓛?，?duì)其進行清洗。
4.2 變送器零點漂移
如果使用時間較長，變送器的零點可能會發生漂移，如果是  正漂移，顯示的差壓將會增大，顯示的流量也會增大。
解決辦法：對變送器的零點進行校正。
4.3 上下游直管段長度不夠
上下游直管段長度如果不夠，氣體將得不到充分發展，會使  計量結果造成較大誤差，如果上游在規定直管段內存在單個彎  頭或平面雙彎頭，將使計量結果偏高。
解決辦法：改造蒸汽管道，使上下游直管段長度達到規定要  求。在節流裝置之前加裝整流器。
4.4 孔板厚度不符合規定
標準中規定孔板厚度應介于孔板開孔厚度e 與 0.05D 之間。如果超出這個范圍，將使氣體流過孔板的阻力損失增大，使計量值比實際值偏高。
解決辦法：檢查孔板厚度，如果超出這個范圍，進行更換。
4.5 差壓變送器的三閥組漏氣
如果三閥組中的低壓閥漏氣，將會導致測量差壓增大，測量  結果就會增大。
解決辦法：如果三閥組中的低壓閥門漏氣，將該閥門進行緊  固，必要時進行更換。
4.6 隔離液液位高度不等
引壓管中從冷凝罐到差壓變送器中的液位是為了將高溫介  質與差壓變送器隔開，保護差壓變送器。如果低壓側液位高度高
于高壓側液位高度，將導致測量差壓增大，測量流量就會增大。解決辦法：檢查高低側冷凝罐的高度是否一致，如果不一
致，進行校正。檢查冷凝罐的高度是否高于蒸汽管道，如果低于  管道，將冷凝罐的高度抬高。

5 結論

孔板流量計的測量誤差主要是由以下 3 方面的原因引起的：安裝不規范、維護不及時或誤操作、工藝系統或工  況改變。在孔板流量計的使用過程中，如果發生誤差，可以從這 3 方面進行分析，然后尋找解決的辦法。
（1） 針對安裝不規范的問題，在安裝孔板流量計前，一定要把蒸汽的情況（設計溫度、設計壓力等）、管道的情況、引壓元  件的情況、傳感器的情況了解清楚，根據孔板流量計安裝規范， 制定準確的安裝方案。在安裝孔板流量計時，要嚴格按照安裝方  案進行施工。在安裝孔板流量計后，要經常對各個安裝部件進行  檢查，確保測量的精度。
（2） 針對維護不及時或誤操作的問題，對孔板流量計的部件，尤其是取源部件，要經常進行位置精度檢查，保證差壓傳感器所顯示的差壓是孔板測得的真實差壓。在平時對流量計進行操作時， 要嚴格按照操作規程來做，避免誤操作，給表計帶來?yè)p壞。
（3） 針對工藝系統或工況改變的情況，在使用過程中，要及時對二次儀表的參數進行修改，避免因換算錯誤給測量帶來誤差。
