一、技術規范

1.總則
1.1本技術規范書適用的蒲江天然氣分布式能源熱電聯產一期工程項目供熱系統使用的蒸汽計量IC卡預付費系統，主要由現場設備與上位監控計算機兩部分構成，它提出了控制系統及其輔助裝置的功能設計、結構、性能、安裝和試驗等方面的技術要求。投標方所供收費系統應完全適應招標方蒸汽貿易結算的要求，即本技術協議要求的IC卡預付費系統必須是全新的、技術先進、成熟可靠，并且滿足招標方工藝數據的基本要求。
1.2本技術規范書提出的是最低限度的技術要求，并未對所有技術細節做出規定，也未充分引述所有標準和規范的條文，投標方應保證提供符合本規范書和工業標準的優質產品，對其性能、質量負責，并保證提供符合本技術協議和相關的國際、國內工業標準的優質產品。
1.3如投標方?jīng)]有以書面形式對本技術規范書的條文提出異議，那么招標方將認為投標方提供的產品完全能滿足本技術規范書的要求。如有異議，不管多么微小，都必須清楚地表示在“技術差異表”中，否則招標方將認為投標方完全接受和同意本招標文件的要求。
1.4本技術規范書與設備招標中的招標文件、投標方投標書以及技術澄清文件一起作為設備采購合同的附件，與合同正文具有同等效力。
1.5投標方對成套系統設備(含輔助系統與設備)負有全責，即包括分包(或采購)的產品。分包(或采購)的產品制造商應事先征得招標方的認可。
1.6即使招標方所提供的產品完全符合本規定所列相關條款，并不能解除其對所供產品與服務中的一切責任。

2 .IC卡預付費控制系統的組成
2.1 現場部分

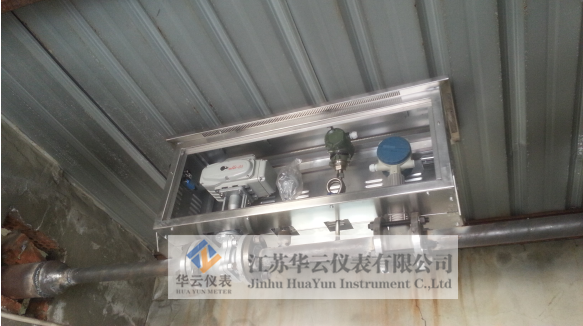

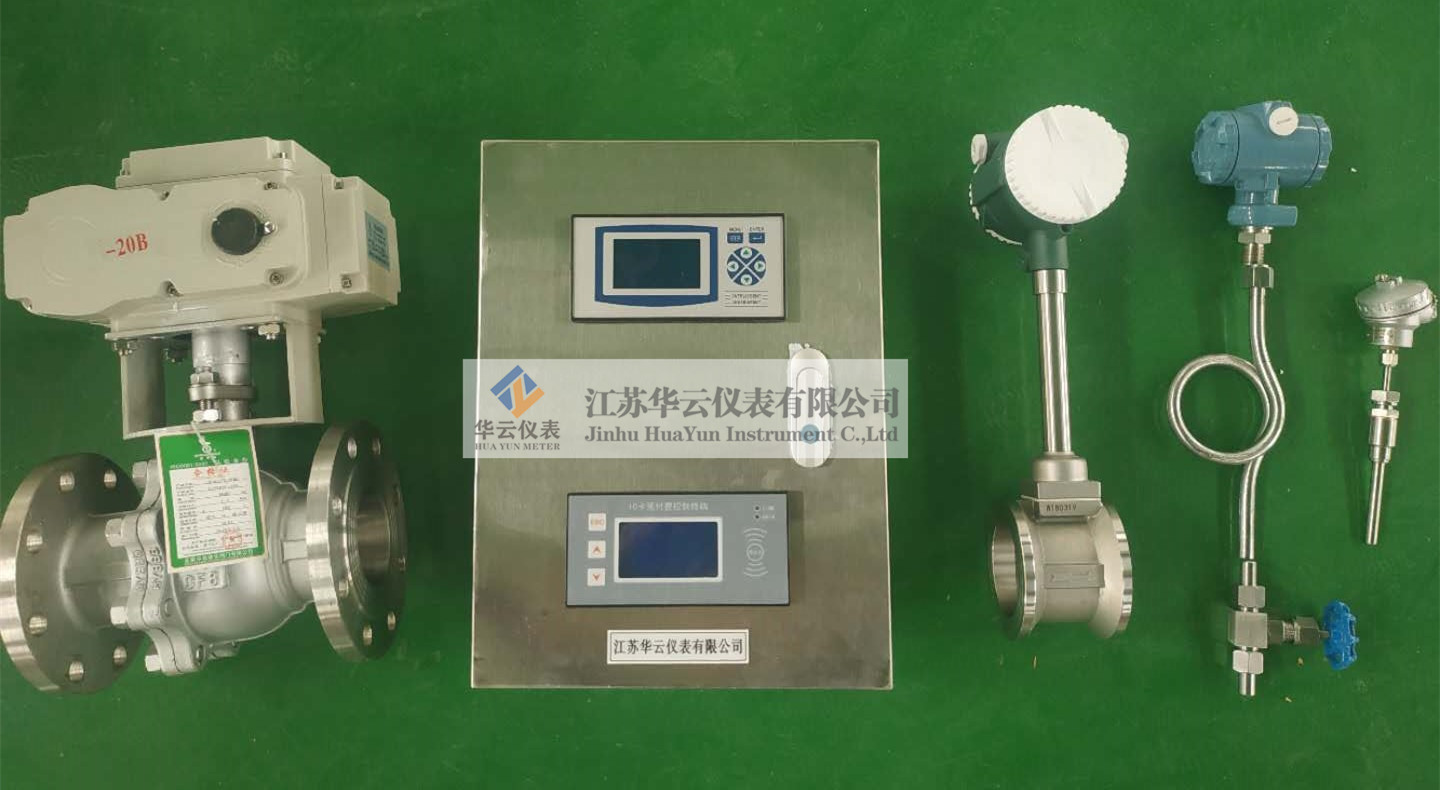

2.1.1現場部分包括： IC卡預付費監控箱，貿易結算用的IC卡預付費蒸汽流量積算儀、UPS、GPRS/CDMA通訊模塊、協議橋接模塊等。
2.2 監控計算機部分
該部分包含服務器，上位機/IC讀卡軟件（含讀卡器），遠程監控軟件
2.3 收費管理系統



3、蒸汽IC卡預付費系統技術性能要求
3.1基本參數

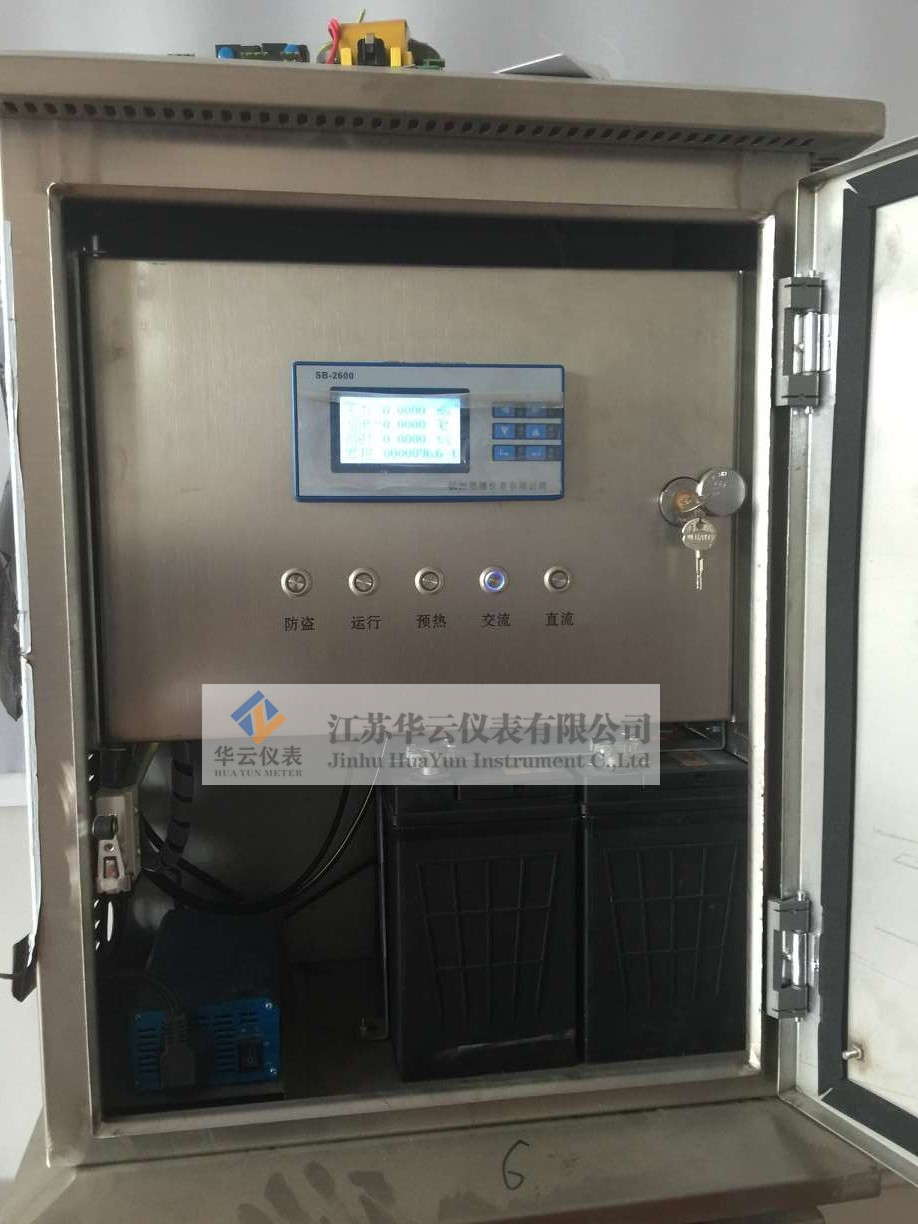

1.箱體供電 ： AC 220 V 土 10％，50 Hz，2P空氣開關，容量根據用電設備確定。箱內配備AC220V/DC 24V 電源模塊。2.箱體指示燈：“防盜”、“運行”、“預熱”、“交流”、“直流”3.最小計量 ：10kg，分辨率：1kg
4.工作環境 ：-15 ～ 60 ℃ , 相對濕度 ≤ 85 %5.預付費控制終端輸出：四對常開、常閉無源觸點輸出，觸點容量：AC220V/5A,DC24V/5A、閥門可分為自動/手動控制可選。6.UPS續航時間：大于24小時，閥門開關次數不少于4次；UPS應保證一年之內無需跟換（或充放電600次以上）。7.防盜功能:非法開箱自動關閉閥門并向后臺監控報警。（開箱時需要售權，即刷售權卡。其余一律為非法開箱。）8.IC卡防盜控制箱通訊協議對招標方開放9.產品質保期1年。 10. IC卡預付費控制系統應保證可連續運行十年以上。（除非不可抗力因數外）

3.2防盜/防欠費IC卡預付費控制箱功能要求配套監控軟件和遠傳模塊，實現數據自動遠程傳輸：供方和用戶可以隨時通過網絡查詢、下載實時流量、密度、壓力、溫度、汽費余額等信息；當意外停電及汽費余額低于設定值時能夠以短信的形式通知供需雙方。3.2.1顯示功能軟件平臺全中文界面顯示，顯示內容主要包括：瞬時流量、累計流量、已用量、剩余金額、單價、壓力、溫度、差壓/頻率、密度、瞬時熱量、累積熱量、開箱報警、斷電報警、閥門狀態等。3.2.2 提示功能每次刷卡充值提示當次充值金額，IC卡預付費控制終端就地顯示總余額；當剩余汽量為零或者小于信譽度，IC卡使用錯誤時（IC卡功能與進行的操作不相符時）報警指示，液晶屏顯示相關提示信息，操作無效。3.2.3 閥門功能把IC卡金額就地或者遠程充值刷進IC卡預付費控制終端后，閥門自動開啟。當當剩余汽量為零或者小于信譽度時，閥門自動關閉；即時可根據實際情況，遠程后臺切換手動控制閥門。

3.2.4 流量下限補足功能當用戶實際流量低于最小限定值（流量計下限）時，自動按照協議下限流量計量收費。當用戶實際流量恢復正常時，自動按照實際流量計量收費。3.2.5 斷電保護功能無論何種原因造成外部電源中斷時，數據可保存2年。3.2.6 數據恢復功能IC卡預付費控制終端意外損壞情況下，內部數據（主要是用戶充值余量）可恢復，同時已經把數據上傳至軟件服務平臺，可查詢損壞前的數據記錄，有效避免雙方糾紛的產生。3.2.7擴展功能流量積算儀能夠與任意流量傳感器兼容使用，以及IC卡預付費控制終端與任何電動閥兼容使用，方便將來更換。3.2.8 報警功能①根據設置，可以在汽費余額小于某個數值時報警；并顯示余額不足，請充值等字樣，并可發送通知短信到客戶手機，當出現壓力，溫度超高限時報警。②當汽費余額為零時，電動閥無動作或動作不到位時報警；

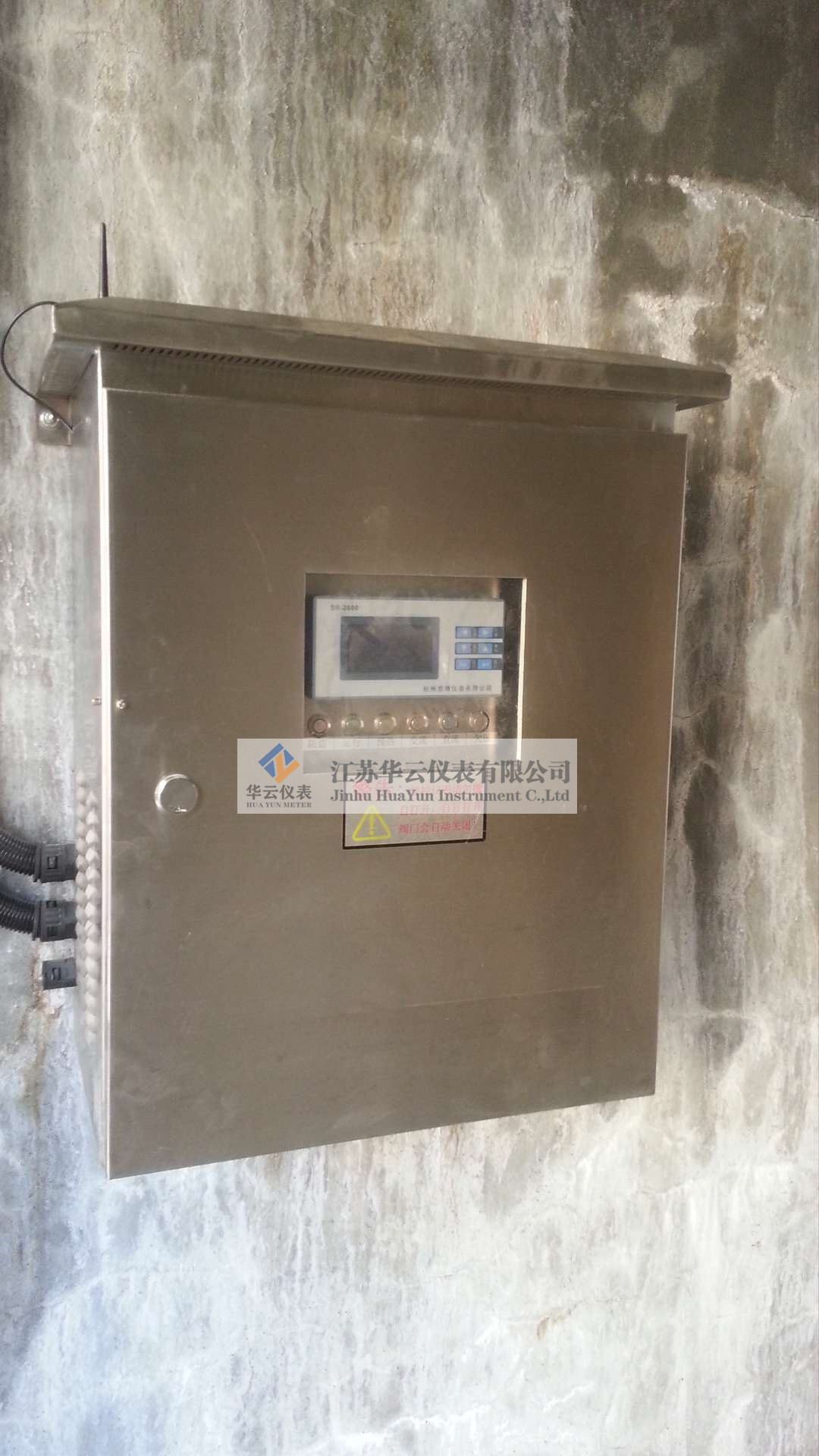

③電動閥異常打開時報警，報警方式：控制器支持現場報警或采用無線方式（GPRS/CDMA）在上位PC機上報警。④預付費監控箱開門后在上位監控計算機提示。⑤市電（AC220V）中斷后在上位監控計算機提示。3.2.9 閥門控制采用模擬輸出控制方式（DC 4-20mA）或開關控制模式（AC220V）。3.2.10 戶外安裝用儀表控制箱且能夠防雨淋，防塵，防雷電等。3.2.11 一表一卡，不能互換，卡與IC卡預付費控制終端不匹配，提示非本儀表卡，保證系統的安全性。3.2.12通訊參數靈活設置：預付費控制器通訊地址、波特率可根據需要設定（地址范圍：  1-255，波特率：2400,4800,9600,19200，可選擇奇偶或無校驗）。3.2.13根據現場情況，系統配置自愈式防雷電、防浪涌模塊。3.2.14不間斷電源斷電后保證設備運行不低于12小時。在工作電源故障時，在報警的同時系統應能自動，切換至不間斷電源供電，并不影響機柜內其它模件的正常工作，并把斷電信號狀態發送至軟件監控平臺。3.2.15市電斷后，延時1小時發出關閉電動球閥（或電動蝶閥/截止閥）信號。3.3.16留有GPRS/CDMA無線數傳模塊（DTU）接口本技術規范采用的無線通訊設備利用2G移動/聯通網絡作為承載網絡實現數據的遠程無線傳輸，將遠程控制站與中心控制系統連接起來，用于將蒸汽計量的數據遠傳至蒸汽計量監控系統，實現工業以太網網絡設備之間的遠程互訪。采用RS485接口，與其后補償器通訊，將采集的信號傳送到中心控制系統，實現機器對機器基于標準TCP/IP協議的數據通信。本工程需要配備GPRS/CDMA手機數據卡，不低于100M/月，數據手機卡由投標方提出具體要求，由招標方負責在通訊公司辦理。

3.3 蒸汽流量積算儀技術要求   3.3.1基本形式以微處理器為基礎，功能齊全，具有通訊能力，能與各種流量變送器、傳感器配合進行蒸汽流量測量，具有良好的電磁兼容性和可靠性。①可提供變送器+24V DC、+12V DC供電電源（有短路保護功能）。②可提累積量，瞬時量，溫度，壓力等的上下限報警功能。③簡單的容錯功能：溫度、壓力/密度補償測量信號異常時，用對應的手動設定值進行補償運算。④具有儀表時鐘和定時自動抄表功能、自診斷功能使儀表更易使用和維護。⑤密碼設定可防止未經授權的人員改變已設定的數據，可記錄每次參數修改情況，并確保該記錄不被刪除。 ⑥儀表內部不設任何電位器、編碼開關等可調器件。 ⑦確保儀表通電運行正常，斷電數據不丟失。斷電數據保護不用后備電池，保護時間2年。⑧能與上位計算機進行數據通訊，組成能源計量網絡系統。  ⑨除常規的溫度補償、壓力補償、密度補償、溫度壓力補償外，還可對流量系數非線性進行補償以及差壓式流量計流束膨脹系數進行補償。3.3.2 輸入信號流量積算儀在無需變更硬件的前提下，應能接受以下幾種信號：①測定流量輸入信號：差壓或線性流量信號（4-20mA DC或0-10mA DC）、頻率流量信號（f）：1-10，000Hz ；②測定壓力/溫度輸入信號：壓力或溫度變送器模擬信號（4-20mA DC或0-10mA DC）。 ③測定溫度輸入信號：熱電阻Pt100

4 蒸汽 IC卡預付費智能計量控制系統技術要求
4.1 總的技術要求
4.1.1 IC卡預付費智能計量控制系統包含熱網遠傳監控系統及收費管理系統。遠程抄表和收費系統的數據留有接口，用以數據傳輸。熱網遠傳監控系統具備傳送防盜控制箱上所有參數，即充值記錄，瞬時流量、溫度、壓力、累積流量、差壓、頻率、停電次數、停電累計、剩余流量、剩余金額、閥門開度、儀表箱狀態等功能，同時具備遠程充值（用戶可以方便的在控制中心充值費用）、修改以及調節閥門開度的功能，界面為整體管網組態界面。
4.1.2采用非觸式射頻IC卡，并配套高強度加密算法，可對現場儀表實行IC卡預付費管理，實現先交費后用蒸汽。實現一卡一表，一卡一密，IC卡應具有良好的安全性和可靠性。通過IC卡實現先購汽后用汽功能。每一用戶均可設置多級報警汽量，到達報警汽量后可產生聲光報警，及時提示用戶購汽。
4.1.3當表內有余額的情況下，儀表正常運行，表內余額為零時，電動執行器自動關閉閥門，用戶到財務部門（或銀行）對IC卡充值后，再對刷卡器刷卡，方能恢復用汽，用戶和管理者可直接讀取使用者的運行參數，具有防盜的功能。
4.1.4 熱網遠傳監控系統具有與電廠DCS系統通訊的開放接口，如TCP/IP、RS485等。熱網遠傳監控系統應開放所有參數提供給DCS作為后臺監控?cái)?shù)據來源。投標方負責配合DCS廠家完成熱網系統的組態。
4.1.5 IC卡預付費智能計量控制系統的服務器應安裝在機柜里面，機柜尺寸2200x800x600（長×寬×深）。機柜的前后門應有永久牢固的標牌；機柜應有足夠的強度能經受住搬運、安裝產生的所有應力，保證不變形；機柜(門)的鋼板厚度不小于2.5mm；機柜內的支撐件應有足夠的強度，保證不變形，并預留充足的空間，使招標方能方便地接線、匯線和布線；所有接線端子柜應合理配置電纜布線空間，確保所有電纜接線完成后柜內仍留有15%的富余空間。

4.2 蒸汽IC卡預預付費系統基本功能
4.2.1可通過GPRS/CDMA等傳輸方式將各用戶儀表工況數據、儀表參數、購汽量等參數上傳至中心服務器，并可通過電腦或手機實時查詢。
4.2.2具備實時數據及曲線查詢功能，具備日?qǐng)?bào)、月報、年報等常規統計報表功能，并可根據招標方要求開發生成其它報表。
4.2.3根據設定的用戶開戶量及供汽壓力等定值，可通過電動閥門控制其運行在一定的范圍之內，實現流量、壓力的負荷調整功能。便于熱用戶負荷統籌和管理。汽費余額不足，達到停汽設定值后電動閥門自動關閉，并發送相關報警信號。
4.2.4 報警功能
①非法開箱時系統會自動通過手機短信和上位機系統進行聲光報警，關閉閥門。并將開箱時間及時上傳上位機。
②斷電后系統自動雙向短信和上位機報警。同時內置UPS電源繼續供電，做到斷電后計量不間斷。
③電動閥門開度報警，在閥門全關或者全開時，上位機系統自動報警，及時了解閥門狀態防止出現異常狀態。
④儀表參數報警，儀表的各項參數(例如：儀表系數、壓變量程、溫度量程、補償方式)如果有改動系統會自動記錄修改時間切不可清除（黑匣子功能）。
⑤當蒸汽溫度大于正常用汽的最低溫度（即用戶明顯在用汽）而瞬時流量為零時報警。
⑥蒸汽密度低于常用的密度范圍報警。
⑦日用汽量低于設定汽量報警。
⑧另外系統各項報警能通過客戶端電腦確定是否投運，以便特殊情況下切除不必要的報警信號。
4.2.5防盜功能
具有開箱、斷電等基本防盜功能，非法開箱后的開關量信號應能夠通過網絡傳送至系統服務器且關閉閥門，并隨時可通過系統進行瀏覽查看。只能通過無線遙控解鎖才能開箱。
4.2.6可擴展功能
系統硬件、軟件配備具備良好的可擴展性，投運后，針對在監控畫面、統計報表以及智能管理等方面提出的新的要求，可通過軟、硬件升級來實現，達到功能擴展的要求。
4.2.7熱網監控中心同時具備遠程控制閥門，遠程充值等一系列功能。
4.2.8充值軟件具備各級管理制約功能，歷史數據記錄和報表功能，充值、記錄保存要求有高度保密性、可靠性。并且具備遠程網絡聯網充值功能 。

4.3熱網數據遠傳監控系統技術要求
 4.3.1 監控計算機
監控計算機主機要求采用高性能工控機，以上工業控制級 CPU 2.6G；內存：4G以上；硬盤：1T  7200轉硬盤，256M顯卡，聲卡，鍵盤和光電鼠標，以太網端口至少需要配備1個百兆帶寬。4組以上USB2.0接口，各配一套多媒體,包含微軟的正版操作系統和辦公軟件及殺毒(企業級防護的正版軟件)等常用軟件。
LCD為23英寸寬屏Dell液晶顯示器，分辨率不低于1920×1080。
4.3.2上位機/讀卡軟件（含讀卡器等整套設備）
IC卡的發行由發卡機和IC卡發行管理軟件來實現，開放讀寫卡接口，方便日后進行讀寫操作，操作在控制中心電腦上完成。
