一、機油流量計概述：
機油流量計量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量?jī)x表，機油流量計廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，同時柴油流量計還可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

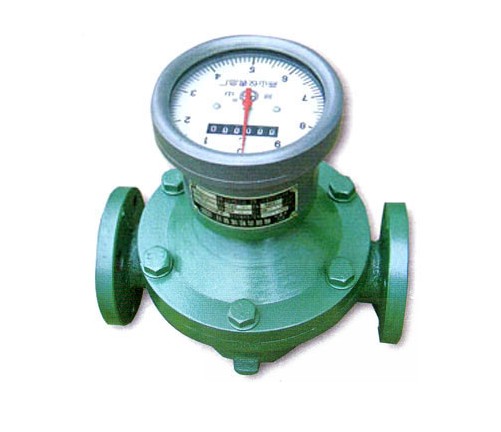

       AK-LC系列橢圓齒輪流量計（機油流量計）是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量。

批發價格：

價格	¥ 200.00~56430.00元
起批量	≥1 臺

規格型號：

加工定制	是	品牌	華云	型號	LC
類型	容積式流量計	測量范圍	0.6-350（m3/h）	精度等級	0.5、0.2
公稱通徑	8-250（mm）	適用介質	油	工作壓力	1.6、2.5、4.0、6.3（MPa）
工作溫度	-30+70（℃）

溫馨提示：機油流量計根據用戶用途、大小、規格不一樣所以價格不一樣，購買請咨詢客戶，華云專業技術客服為您免費解答。18915186518

一、概述 我們具有獨立的產品設計、制造體系，能夠提供多種材料、口徑和連接方式，還提供與之相配套的轉換器、顯示儀表和流量計算機等。 　　橢圓齒輪流量計的工作原理是液體推動一對橢圓齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。若附加發信裝置后，再配以電顯示儀表可實現遠傳只是瞬時流量或累積流量。

典型應用:
　　橢圓齒輪流量計主要用于測量高粘度的介質，產品廣泛應用于石油、石化、天然氣、化工、造紙等行業，

用于測量小管徑的微小流量計量。

主要優點：
◆ 口徑從10~150mm；
◆ 外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等；
◆ 軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等；
◆ 軸的材質：316不銹鋼；
◆ O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
◆ 量程比10：1,***大可達50：1；
◆ 精度為±1%和±0.5%兩種，重復性±0.03%；
◆ 安裝時直管段要求：5D＋3D，需加裝過濾器；
◆ 粘度***高可達1,000 000CP；
◆ 壓力等級***高可達551bar；
◆ 耐溫等級***高可達-10~400℃；

二、技術性能特點

1. 橢圓齒輪流量計的技術性能

型號	口徑	***小流量	***大流量	精度等級	工作壓力（Mpa）
LC—10	10	0.04	0.4	0.5，0．2	1.6，2．5，4．0，6．4
LC—15	15	0.16	1.5
LC—20	20	0.3	3
LC—25	25	0.6	6
LC—40	40	1.5	15
LC—50	50	2.4	24
LC-65	65	3	30
LC—80	80	6	60
LC—100	100	10	100
LC—150	150	12	120

 2.橢圓齒輪流量計的特點

流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

三、工作原理

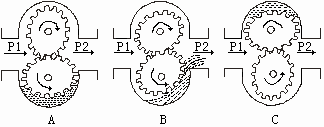

橢圓齒輪流量計的工作原理 橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，如下圖所示：

橢圓齒輪流量計工作原理圖



四． 橢圓齒輪流量計的安裝與使用注意

橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。

安裝與使用

1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數（見下圖）



2、儀表盡量安裝在常溫場合，不要安裝與有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。

3、儀表中的橢圓齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度“0”）應在上面，以減少橢圓齒輪與殼體間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90°或180°（見下圖）。

4、儀表安裝前，管道必須徹底清洗，在整個管路系統中， 若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。

5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節或截止閥。嚴禁突然開啟或關閉。



按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對***小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許***好定期進行標定。

二、機油流量計測量原理

在流量計測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

三、機油流量計產品特點

AK-LC-A型 鑄鐵橢圓齒輪機油流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。

AK -LC-E型 鑄鋼橢圓齒輪機油流量計，用于高壓、低腐蝕性介質的計量

AK -LC-B型 不銹鋼橢圓齒輪機油流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量

機油流量計性能參數

機油流量計連接方式: 法蘭連接:DN10～DN200

機油流量計安裝方式: 水平、垂直

機油流量計精度等級: 普通型0.5級，高精度0.2級

機油流量計耐壓: 普通型1.6MPa,高壓型3.2MPa

機油流量計耐溫度: 普通型＜120℃，高壓型＜200℃

機油流量計制作材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等

可以選裝油品過濾器

機油流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；

橢機油流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行



表頭顯示：	指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出
儀表型號：	LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示
測量介質：	液體、各種油品
口徑規格：	10—200
流量測量范圍：	0.04-340 m3/h
測量精度：	0.5級 0.2級
被測介質溫度：	-20℃-100℃ ，***高+200℃
工作壓力：	1.6MPa 2.5MPa 6.4MPa
輸出信號：	脈沖、4–20mA、RS485
通訊類型：	RS485
電源：	DC12V —DC24V
安裝方式：	法蘭連接、螺紋連接
防爆等級：	ExiaIIBT4
防護等級：	IP65



     按照要求正確安裝后的機油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的柴油流量計對***小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。其次，使用機油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，機油流量計在儀表所規定的使用溫度范圍內使用。機油流量計測量范圍及工作壓力

型號		AK-LC-A鑄鐵		AK-LC-E鑄鋼		AK-LC-B不銹鋼
公稱壓力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 — 200 mPa.s
被測液體溫度		-20℃～+100℃
流 量 范 圍 m³h
型號 精度等級	AK-LC-A鑄鐵			AK-LC-E鑄鋼		AK-LC-B不銹鋼
公稱口徑（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

機油流量計選型編碼

AOKE									奧科公司經營標識
基本型號	LC								橢圓齒輪流量計基本型號
口徑選擇		-□□							通徑大小
材料選擇			-A						鑄鐵
			-E						鑄鋼
			-B						不銹鋼
輸出信號				-2					無信號輸出
				-3					脈沖 DV24V供電
				-4					4～20mA DV24V供電
復零功能					-N				無復零功能
					-F				復零功能
過濾器						-N			無過濾器
						-G			含過濾器
流量選擇							（□～□）		流量范圍

電子表頭使用說明

一、   功能

   1．1顯示功能

      累積流量和瞬時流量。

   1．2操作

       同時按“    ”和“ F ”兩鍵，液晶顯示點系數。（為10%流量系數），然后依次按“ F ”鍵，液晶顯示2、3、4。其中2為50%流量系數，3為100%流量系數，4為4-20mA***大流量。

    1．3液晶顯示的每點系數

上行為該點的脈沖數/秒，下行為該點的脈沖數/立方米。

    1．4電源

       現場指示為3.6V，防爆鋰電池。遠傳24V（4-20mA）引出接線。

    紅為正數，藍為負數。

二、   電子表頭（積算儀）使用方法。

2．1“    ”為位移鍵，“  ”為置數鍵。

2．2按“  +F  ”鍵為清累積（清零）。

2．3置好系數，1-4后，再按“     ”和“ F ”兩鍵，為復位。

顯示：Q為流量。液晶上行為瞬時流量m3/h。下行為累積流量m3.

2．4誤差修正。（每點系數計算）

  新系數=原系數×（1+誤差）

  誤差=(表指示值-標準值)/標準值

三、常見故障

3．1液晶:瞬時和累積有顯示但不走：

    a）卡表，需清洗流量計。

    b）積算儀死機，斷電從新上電。這種情況及少見。

3．2液晶不顯示：電源斷線。

3．3突然誤差太大，葉輪損壞，需更換葉輪（可向廠家購買）。
