潤滑油流量計
一、潤滑油流量計概述：

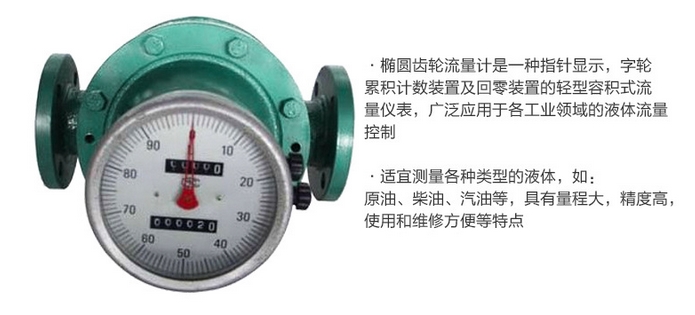

潤滑油流量計量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，潤滑油油流量計廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，同時柴油流量計還可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

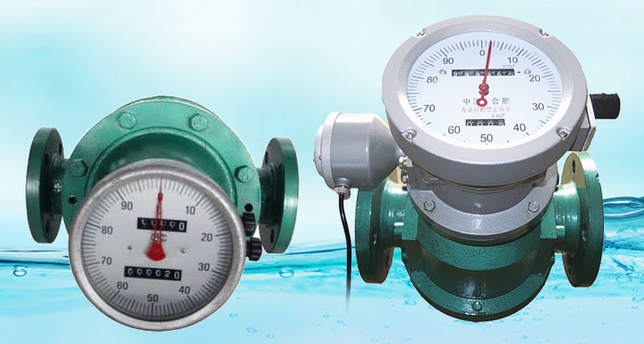

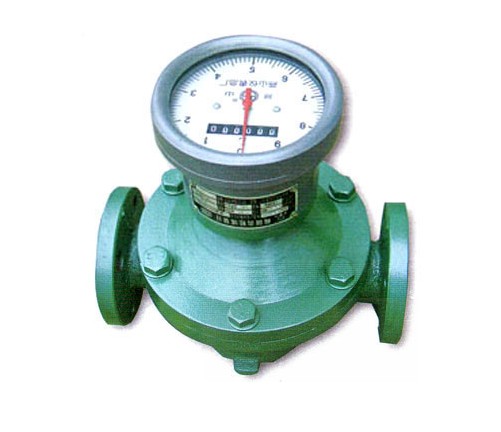

HY-LC系列橢圓齒輪流量計（潤滑油流量計）是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量。
批發價格：
| 價格 |
¥ 180.00 ~ 9499.00
|
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | HY/江蘇華云 | 型號 | MIK-LC |
| 類型 | 容積式流量計 | 測量范圍 | 0.08-340（m3/h） | 精度等級 | 0.5級 |
| 公稱通徑 | DN10-200（mm） | 適用介質 | 汽油、柴油等油品 | 工作壓力 | ≤1.6或≤6.4（MPa） |
| 工作溫度 | -20——+100（℃） | 規格 | 鑄鐵（A型）DN10,鑄鐵（A型）DN15,鑄鐵（A型）DN20,鑄鐵（A型）DN25,鑄鐵（A型）DN40,鑄鐵輕型（A型）DN50,鑄鐵重型（A型）DN50,鑄鐵輕型（A型）DN65,鑄鐵重型（A型）DN65,鑄鋼（E型）DN10,鑄鋼（E型）DN15,鑄鋼（E型）DN20,鑄鋼（E型）DN25,鑄鋼（E型）DN40,不銹鋼（B型）DN10,不銹鋼（B型）DN15,不銹鋼（B型）DN20,不銹鋼（B型）DN25,不銹鋼（B型）DN40,過濾器可聯系店內,【加價】回零功能,【加價】4-20MA反饋,【加價】脈沖輸出 |
二、潤滑油流量計測量原理
在流量計測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
三、潤滑油流量計產品特點
按照要求正確安裝后的潤滑油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過。
小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的柴油流量計對***小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用潤滑油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，機油流量計在儀表所規定的使用溫度范圍內使用。
潤滑油流量計性能參數
流量計連接方式: 法蘭連接:DN10～DN200
流量計精度等級: 普通型0.5級，高精度0.2級
流量計耐壓: 普通型1.6MPa,高壓型3.2MPa
流量計耐溫度: 普通型＜120℃，高壓型＜200℃
流量計制作材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝油品過濾器
機油流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；
潤滑油流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行
|
表頭顯示： |
指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
|
儀表型號： |
LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
|
測量介質： |
液體、各種油品 |
|
口徑規格： |
10—200 |
|
流量測量范圍： |
0.04-340 m3/h |
|
測量精度： |
0.5級 0.2級 |
|
被測介質溫度： |
-20℃-100℃ ，***高+200℃ |
|
工作壓力： |
1.6MPa 2.5MPa 6.4MPa |
|
輸出信號： |
脈沖、4–20mA、RS485 |
|
通訊類型： |
RS485 |
|
電源： |
DC12V —DC24V |
|
安裝方式： |
法蘭連接、螺紋連接 |
|
防爆等級： |
ExiaIIBT4 |
|
防護等級： |
IP65 |
潤滑油流量計測量范圍及工作壓力
|
型號 |
HY-LC-A鑄鐵 |
HY-LC-E鑄鋼 |
HY-LC-B不銹鋼 |
||||
|
公稱壓力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被測液體粘度 |
2 — 200 mPa.s |
||||||
|
被測液體溫度 |
-20℃～+100℃ |
||||||
|
流 量 范 圍 m³h |
|||||||
|
型號 精度等級 |
HY-LC-A鑄鐵 |
HY-LC-E鑄鋼 |
HY-LC-B不銹鋼 |
||||
|
公稱口徑（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
|
|
|
|
|
|
|
|
|
潤滑油流量計選型編碼
|
華云儀表 |
|
華云儀表公司經營標識 |
|||||||
|
基本型號 |
LC |
|
橢圓齒輪流量計基本型號 |
||||||
|
口徑選擇 |
-□□ |
|
通徑大小 |
||||||
|
材料選擇 |
-A |
|
鑄鐵 |
||||||
|
|
-E |
|
鑄鋼 |
||||||
|
|
-B |
|
不銹鋼 |
||||||
|
輸出信號 |
-2 |
|
無信號輸出 |
||||||
|
|
-3 |
|
脈沖 DV24V供電 |
||||||
|
|
-4 |
|
4～20mA DV24V供電 |
||||||
|
復零功能 |
-N |
|
無復零功能 |
||||||
|
|
-F |
|
復零功能 |
||||||
|
過濾器 |
-N |
|
無過濾器 |
||||||
|
|
-G |
|
含過濾器 |
||||||
|
流量選擇 |
（□～□） |
|
流量范圍 |
||||||
參數規格：
| 建議零售價 | ¥3500.00 | 加工定制 | 是 | 品牌 | 華云儀表 |
| 型號 | LA | 類型 | 容積式流量計 | 測量范圍 | 0.02-1（m3/h） |
| 精度等級 | 0.5 | 公稱通徑 | 10（mm） | 適用介質 | 樹脂 原油 潤滑油 |
| 工作壓力 | 1.6-42（MPa） | 工作溫度 | -20-60（℃） | 規格 | DN10 |
LA齒輪流量計（圓齒輪流量計）
概述
是一種新型容積式流量計，也叫福達流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。
工作原理與結構
流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。

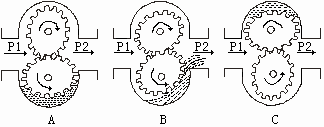

齒輪流量計結構原理圖
特點
l 流量測量與流體的流動狀態無關；
l 粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利。
l 齒輪流量計計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器。如介質中夾雜有氣體，也會引起測量誤差。
l 體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬***高可達50：1
l 有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。
技術參數
（一） 儀表參數
|
型號 |
流量范圍m3/h |
壓力等級 mpa |
材質 |
連接 方式 |
介質粘度 Pa.s |
溫度 ℃ |
|
|
0.5級 |
0.2級 |
||||||
|
LAⅠ |
0.010～0.50 |
0.05～0.25 |
1.6 2.5 4.0 6.3 10.0 25 42 |
碳鋼 304 316 |
內螺紋 |
0～10000 |
0～200 |
|
LAⅡ |
0.020～1.00 |
0.080～0.60 |
|||||
|
LAⅢ |
0.050～2.00 |
0.20～1.0 |
|||||
（二） 使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa
（三） 電氣指標
- 1. 供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；
- 2. 輸出方式：脈沖、電流、RS485Mudbus 、Hart協議–等；
外形尺寸
|
型號 |
a(mm) |
b(mm) |
|
LAⅠ |
|
|
|
LAⅡ |
|
|
|
LAⅢ |
|
|
安裝方式
任意方向、前段無需直管段。如有雜質，需加裝過濾器
|
基本 型號 |
1 |
2 |
3 |
4 |
說明 |
|
計數器 |
公稱 壓力 |
材質 |
準確度 |
||
|
LA |
|
|
|
|
圓齒輪流量計 |
|
|
Ⅰ |
|
|
|
Ⅰ型 |
|
|
Ⅱ |
|
|
|
Ⅱ型 |
|
|
Ⅲ |
|
|
|
Ⅲ型 |
|
|
|
1.6～42 |
|
|
公稱壓力1.6～42mpa |
|
|
|
|
C304 |
|
轉子為304不銹鋼 |
|
|
|
|
C316 |
|
轉子為316不銹鋼 |
|
|
|
|
|
0.5 |
0.5級 |
|
|
|
|
|
0.2 |
0.2級 |
|
|
|
|
|
|
|
型號編碼
