渦輪流量計
|
HY-LWGY渦輪流量計【產品特點】 |
產品概述:
一體化液體渦輪流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
產品特點:
1. 高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
4.所有有效數據掉電后保持10年不丟；
技術參數 :
公稱口徑： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等級： 管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度： -20℃～50℃
介質溫度： 測量液體：-20℃～120℃
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
?。?）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：傳感器至顯示儀距離可達500m
儀表分類：
1．按儀表功能分類，渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．功能說明

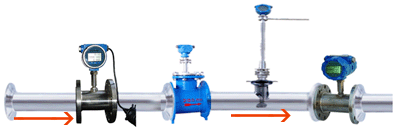

該類渦輪流量計產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
技術性能：表1
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
|
精度等級
|
±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
4-20mADC電流信號（LWGY-□C型）
|
|
供電電源
|
LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC
|
|
信號傳輸線
|
2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
內螺紋M20×1.5（LWGY-□C型）
|
|
防爆等級
|
ExdIIBT6
|
|
防護等級
|
IP65
|
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
氣體渦輪流量計適用于含有ⅡA、ⅡB、ⅡC類T1~T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
氣體渦輪流量計產品特點
Ø 采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
Ø采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
Ø采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
Ø按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
Ø采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
Ø流量計表頭可180°旋轉，安裝使用簡單方便。
Ø高度，一般可達±1.5%R、±1.0%R。
Ø重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
Ø可檢測被測氣體的溫度、壓力和流量，能進行自動跟蹤補償，并顯示標準狀態下（Pn=101.325Kpa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。
氣體渦輪流量計技術參數：
1．基本參數：
|
執行標準 |
封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
|
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
|
精度等級 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10；1:20；1:30 |
|
儀表材質 |
表體：304不銹鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁 |
|
使用條件 |
介質溫度：-20℃～+80℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示。 |
|
整機功耗 |
A.外電源：＜1W； B.內電源：平均功耗≤1W，可聯系使用三年以上。 |
|
輸出信號功能 |
脈沖信號①、4 ~ 20mADC電流信號②、控制信號③ |
|
通訊輸出功能 |
RS485通訊④ |
|
實時記錄功能⑤ |
起停記錄、日記錄、定時間間隔記錄 |
|
信號線接口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExdIIBT6或ExdIICT4 |
|
防護等級 |
IP65 |
2.流量范圍及工作壓力
|
公稱通徑 （mm） |
型號 |
標準量程 （m3/h） |
擴展量程 （m3/h） |
耐壓等級 （MPa） |
特制高壓等級 （MPa） |
安裝方式 |
||
|
DN25 |
LWQ-25□ |
S |
2.5-25 |
W |
4-40 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN40 |
LWQ-40□ |
S |
5-50 |
W |
6-60 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN50 |
LWQ-50□ |
S1 |
6-65 |
W1 |
5-70 |
1.6 |
2.5,4.0 |
法蘭 |
|
S2 |
10-100 |
W2 |
8-100 |
|||||
|
DN65 |
LWQ-65□ |
S |
15-200 |
W |
10-200 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN80 |
LWQ-80□ |
S1 |
13-250 |
W |
10-160 |
1.6 |
2.5,4.0 |
法蘭 |
|
S2 |
20-400 |
|||||||
|
DN100 |
LWQ-100□ |
S1 |
20-400 |
W |
13-250 |
1.6 |
2.5 |
法蘭 |
|
S2 |
32-650 |
|||||||
|
DN125 |
LWQ-125□ |
S |
20-800 |
W |
20-800 |
1.6 |
2.5 |
法蘭 |
|
DN150 |
LWQ-150□ |
S1 |
32-650 |
W |
80-1600 |
1.6 |
2.5 |
法蘭 |
|
S2 |
50-1000 |
50-1200 |
||||||
|
DN200 |
LWQ-200□ |
S1 |
150-2000 |
W |
50-1000 |
1.6 |
—— |
法蘭 |
|
S2 |
130-2500 |
|||||||
|
DN250 |
LWQ-250□ |
S1 |
130-2500 |
W |
80-1600 |
1.6 |
—— |
法蘭 |
|
S2 |
200-4000 |
|||||||
|
DN300 |
LWQ-300□ |
S |
200-4000 |
W1 |
130-2500 |
1.6 |
—— |
法蘭 |
