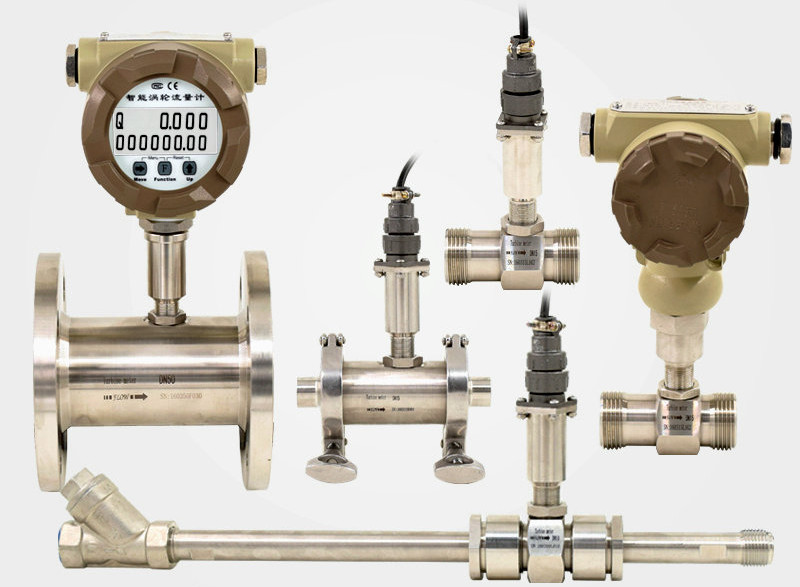

小口徑渦輪流量計
一、小口徑渦輪流量計產品概述:
HY-LGWY小口徑渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
二、小口徑渦輪流量計產品特點
1.高品質渦輪，超出常規的量程范圍
2.多種變送器，適用于不同應用要求
3.智能化處理獨具特色的儀表系數多點非線性修正
4.標準流量校驗裝置保證產品精度
5.100%壓力測試，100%產品校驗
6.脈沖、兩線制4-20mADC電流等信號輸出
7.儀表系數、累計流量值掉電保持十年不丟
三、小口徑渦輪流量計產品技術參數
公稱口徑： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等級： 管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
高精度的可達0.2級
環境溫度： -20℃～50℃
介質溫度： 測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力： 86KPa～106KPa
公稱壓力： 1.6 Mpa、2.5Mpa、6.4Mpa、25Mpa
防爆等級： ExdIIBT4
連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式：
（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示累積流量，單位(m3)
4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能：
?。?）脈沖輸出，p-p值由供電電源確定
?。?）4～20mA兩線制電流輸出
?。?）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口
衛生型流量計供電電源：
?。?）DC5～24V
?。?）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
?。?）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
