玻璃轉子流量計檢定過程中問題解決
摘 要：玻璃轉子流量計在檢定過程中，因調節氣體流量的方法不同會直接影響檢定結果的準確度．針對這一問題，采用氧氣、二氧化碳２種氣體分別作為檢定介質，利用容積法對玻璃轉子流量計分別采用前調與后調流量的方法進行對比實驗．根據實測實驗數據進行分析研究，證實了對氣體流量的調節采用后調流量的方法，可使檢定誤差大大減小，因而進一步提高了檢定結果的準確度．這不僅對于實際檢定工作中提高檢定準確度有著重要的意義，同時提高了流量計實際使用時的準確性．
在工礦企業中，需要進行氣體流量測量的場合隨處可見．目前，氣體流量的計量問題成為我國計量儀表發展的重點，很多問題都尚未得到解決．此外，氣體流量計的品種也不齊全，特別是大口徑、大流量的氣體流量計存在很多的問題．因此對于氣體流量計的準確性及其傳遞有著更為嚴格的要求［１］．在流量計的實際使用過程中，一般都從儀器的選擇方面提高測量結果的準確度，但卻常常忽略了從***初的檢定來減小誤差的影響．但事實上，只有確保了檢定的準確性，才能減小氣體流量計使用誤差，從而進一步提高測量的準確度．
| Ｖ | Ｐｓ | ＴＮＴｍ | ＶＰｓ | Ｔｍ | ， | （） | ||||||||||
| ＝０．０５３８τ Ｔｓ | ||||||||||||||||
| Ｑ＝ | τ Ｔｓ | ＰＮｐｍ | Ｐｍ | １ | ||||||||||||
| 槡 | 槡 | |||||||||||||||
式中，Ｖ， 分別為流量標準裝置內排出的氣體體積，排出裝置的時間．Ｐ ，Ｐ ，Ｐ 分別為標準狀態下、流量標
τ Ｎ ｓ ｍ
準裝置內和流量計前的氣體壓力，ＰＮ ＝１０１３２５Ｐａ．ＴＮ ，Ｔｓ，Ｔｍ 分別為標準狀態下、流量標準裝置內和流量計前的氣體溫度，ＴＮ ＝ （２７３．１５＋２０）Ｋ＝２９３．１５Ｋ．將實際流量值Ｑ 與被檢流量計的顯示值Ｑ′相比較，利用公式（２）可計算出被檢流量計示值相對誤差為［５］
| Ｑ′－Ｑ | ， | （） | |||
| δＶ ＝ | Ｑ | ×１００ | ２ | ||

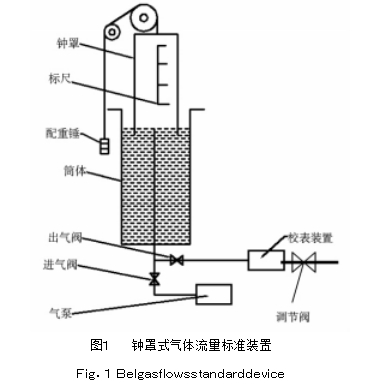

式中，δｖ——— 被檢流量計示值相對誤差，Ｑ′——— 被檢流量計的顯示值，Ｑ——— 實際流量值．鐘罩式氣體流量標準裝置如圖１所示．
圖１ 鐘罩式氣體流量標準裝置
２、實驗數據處理：
２．１、氣體測量刻度換算：
日常使用的轉子流量計，由于轉子流量計制造廠家標定設備的限制，通常只能用水或者空氣來進行標
定，所以實驗中所用的檢定介質為非標定介質，應對轉子流量計讀數進行修正也稱為刻度換算．本實驗中標
準狀態下檢定點為１０００Ｌ／ｈ，氣體的密度受壓力、溫度變化的影響較大．因此，測量不同氣體時要進行刻度
換算．流量計的換算問題，實際上就是對于不同的流體浮子處于同一高度時，所反映出的流量值不同．這里使
| 用了簡化后的刻度氣體換算公式，忽略黏度對流體氣體的影響．在實驗時的檢定溫度設定為常溫．介質不是 | ||||||||
| 干空氣，所以要對流量示值進行修正，可用公式（），求出檢定介質的修正值［６－７］ | ||||||||
| ３ | ||||||||
| ρ０ｐ０Ｔ | ， | （） | ||||||
| ｑｖ ＝ｑｖ０ | 槡ρ | ３ | ||||||
| ０１ｐＴ０ | ||||||||
| 式中， | 為流量計的氣體示值流量或輸出信號所對應的流量 | ．ρ０１ | 為使用氣體在刻度狀態下的密度 | ，， | ||||
| ｑｖ０ | ．ｑｖ ｐＴ | |||||||
分別為工作狀態下的氣體流量換算到標準狀態下的流量，被測氣體的壓力（即表壓力與大氣壓力之和）及溫
| 度 | ．ρ０ | ， ， | 分別為標準狀態下被測干氣體的密度、壓力及開爾文溫度， | ＝１０１３２５Ｐａ． | |||||||||||||
| ｐ０ Ｔ０ | ｐ０ | ||||||||||||||||
| 標準狀態下氧氣的密度是 | ／ ３，二氧化碳的密度為 | ／ ３，空氣的密度為 | ／ ３ | ||||||||||||||
| １．３３１ｋｇｍ | １．８２９ｋｇ | ｍ | １．２０５ｋｇｍ． | ||||||||||||||
| 根據修正公式（），可以得到氧氣修正后檢定點為 | ／，二氧化碳修正后檢定點為 | ／ | |||||||||||||||
| ３ | ９４５．４４Ｌｈ | ８０６．５３Ｌｈ． | |||||||||||||||
| ２．２ | 氧氣和二氧化碳實驗結果的分析與計算 | ||||||||||||||||
| 玻璃轉子流量計檢定介質為氧氣前調流量和后調流量實驗數據如表１和表２所示． | |||||||||||||||||
| 表 | １ | 前調流量實驗數據 | |||||||||||||||
| Ｔａｂ．１ | Ｅｘｐｅｒｉｍｅｎｔａｌｄａｔａｏｆｂｅｆｏｒｅｔｈｅｆｌｏｗｒｅｇｕｌａｔｉｏｎ | ||||||||||||||||
| 檢測氣體 檢定點／（ | －１） 起始值／ | 終止值／ | 時間／ | 流量標準裝置內氣 | 流量計前氣體 | ||||||||||||
| Ｌ·ｈ | Ｌ | Ｌ | ｍｉｎ | 體壓力／ | 壓力／ | ||||||||||||
| Ｐａ | Ｐａ | ||||||||||||||||
| 氧氣 | １０００ | ０ | ３１．５ | ２ | １３００ | ８５０００ | |||||||||||
| 氧氣 | １０００ | ０ | ３１．５ | ２ | １３００ | ８００００ | |||||||||||
| 氧氣 | １０００ | ０ | ３１．４ | ２ | １３００ | １９５０００ | |||||||||||
| 表 | ２ | 后調流量實驗數據 | |||||||||||||||
| Ｔａｂ．２ | Ｅｘｐｅｒｉｍｅｎｔａｌｄａｔａｏｆａｆｔｅｒｔｈｅｆｌｏｗｒｅｇｕｌａｔｉｏｎ | ||||||||||||||||
| 檢測氣體 檢定點／（ | －１） 起始值／ | 終止值／ | 時間／ | 流量標準裝置內氣 | 流量計前氣體 | ||||||||||||
| Ｌ·ｈ | Ｌ | Ｌ | ｍｉｎ | 體壓力／ | 壓力／ | ||||||||||||
| Ｐａ | Ｐａ | ||||||||||||||||
| 氧氣 | １０００ | ０ | ４７．９ | ２ | １３００ | １２００００ | |||||||||||
| 氧氣 | １０００ | ０ | ４８．０ | ２ | １３００ | １２００００ | |||||||||||
| 氧氣 | １０００ | ０ | ５８．１ | ２ | １３００ | ２２００００ | |||||||||||

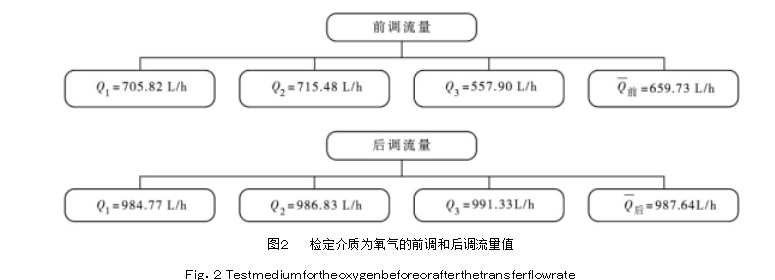

在檢定玻璃轉子流量計時，以上一組數據是以氧氣為介質進行實驗，壓力下所對應的２個值分別為ｐｓ，ｐｍ，即流量標準裝置內和流量計前氣體的壓力．實驗中標準狀態下檢定點為１０００Ｌ／ｈ，根據公式（３），對氧氣修正后的檢定點為９４５．４４Ｌ／ｈ．根據公式（１）、表１以及表２中氧氣的實驗數據可得前調和后調流量值如圖２所示．
圖２ 檢定介質為氧氣的前調和后調流量值
Ｆｉｇ．２ Ｔｅｓｔｍｅｄｉｕｍｆｏｒｔｈｅｏｘｙｇｅｎｂｅｆｏｒｅｏｒａｆｔｅｒｔｈｅｔｒａｎｓｆｅｒｆｌｏｗｒａｔｅ
| 前調 | Ｑ′－Ｑ | ９４５．４４－６５９．７３ | ， | （） | ||||||||
| δＶ ＝ | Ｑ | ×１００％＝ | ６５９．７３ | ×１００％ | ＝４３．３％ | ４ | ||||||
| 后調 | Ｑ′－Ｑ | ９４５．４４－９８７．６４ | （） | |||||||||
| δＶ ＝ | Ｑ | ×１００％＝ | ９８７．６４ | ×１００％ | ＝４．３％． | ５ | ||||||
實驗中，對于檢定時氣體流量的前調和后調都分別采集了３組數據，對于３組數據求得的平均值作為***后的實際流量值，使檢定結果更加準確．從以上的實驗結果來看，對氧氣的數據分析知前調流量平均值為６５９．７３Ｌ／ｈ，后調流量平均值為９８７．６４Ｌ／ｈ，相比刻度修正后氧氣的檢定點，后調流量與密度修正后檢定點９４５．４４Ｌ／ｈ的值更為接近．由前調和后調流量氧氣的示值誤差計算知，前調流量相對誤差為４３．３％，后調流量相對誤差為４．３％．從而可以看出，檢定時使用后調流量，其實際流量值與檢定點更為接近且相對誤差遠遠小于前調流量．２種看似差別不大的調節流量的方法，對于檢定結果卻有很大的差異，后調流量可使檢定結果更為準確．對于一種介質，由于其每種氣體都有各自的特殊性，從而不能充分地說明哪種調節準確度更高，相對誤差更小．為了使結果具有普遍性，任意選用另外一種氣體進行實驗，以便更加清楚地說明結果的普遍性．玻璃轉子流量計檢定介質為二氧化碳前調流量和后調流量實驗數據如表３和表４所示．
| 表 | ３ | 前調流量實驗數據 | |||||||
| Ｔａｂ．３ | Ｅｘｐｅｒｉｍｅｎｔａｌｄａｔａｏｆｂｅｆｏｒｅｔｈｅｆｌｏｗｒｅｇｕｌａｔｉｏｎ | ||||||||
| 檢測氣體 | 檢定點／ | 起始值／ | 終止值／ | 時間／ | 流量標準裝置內 | 流量計前氣體 | |||
| （ | －１） | Ｌ | Ｌ | ｍｉｎ | 氣體壓力／ | 壓力／ | |||
| Ｌ·ｈ | Ｐａ | Ｐａ | |||||||
| 二氧化碳 | １０００ | ０ | ２８．１ | ２ | １３００ | ２２０００ | |||
| 二氧化碳 | １０００ | ０ | ２８．０ | ２ | １３００ | １６０００ | |||
| 二氧化碳 | １０００ | ０ | ２７．８ | ２ | １３００ | ８５６００ | |||
| 二氧化碳 | １０００ | ０ | ２７．７ | ２ | １３００ | ７５７００ | |||
| 表 | ４ | 后調流量實驗數據 | |||||||
| Ｔａｂ．４ | Ｅｘｐｅｒｉｍｅｎｔａｌｄａｔａｏｆａｆｔｅｒｔｈｅｆｌｏｗｒｅｇｕｌａｔｉｏｎ | ||||||||
| 檢測氣體 | 檢定點／ | 起始值／ | 終止值／ | 時間／ | 流量標準裝置內 | 流量計前氣體 | |||
| （ | －１） | Ｌ | Ｌ | ｍｉｎ | 氣體壓力／ | 壓力／ | |||
| Ｌ·ｈ | Ｐａ | Ｐａ | |||||||
| 二氧化碳 | １０００ | ０ | ３７．５ | ２ | １３００ | ８００００ | |||
| 二氧化碳 | １０００ | ０ | ３６．３ | ２ | １３００ | ６５０００ | |||
| 二氧化碳 | １０００ | ０ | ４９．７ | ２ | １３００ | ２０００００ | |||
| 二氧化碳 | １０００ | ０ | ４９．６ | ２ | １３００ | １９５０００ | |||

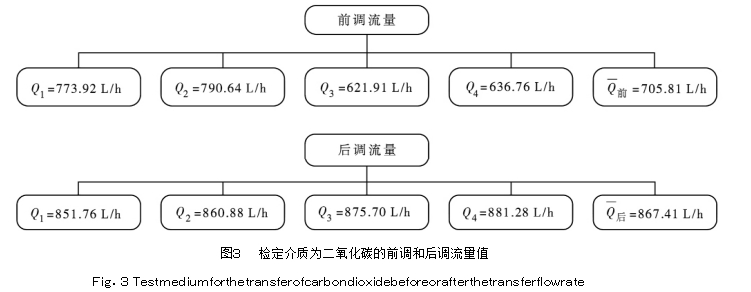

對于以二氧化碳為介質檢定轉子流量計時，其檢定點同樣選擇１０００Ｌ／ｈ，同理根據公式（１）、表３和表４中二氧化碳的實驗數據可得二氧化碳前調和后調流量值如圖３所示．
３、結論：
從氧氣的實驗數據分析可知：前調流量平均值為６５９．７３Ｌ／ｈ，后調流量平均值為９８７．６４Ｌ／ｈ，后調流量均值與氧氣密度修正后檢定點９４５．４４Ｌ／ｈ的值更為接近．對于示值誤差，前調流量相對誤差為４３．３％，后調流量相對誤差為４．３％，后調流量的誤差遠遠小于前調流量的誤差值．從二氧化碳的實驗結果分析得到前調流量平均值為７０５．８１Ｌ／ｈ，后調流量平均值為８６７．４１Ｌ／ｈ，與密度修正后檢定點８０６．５３Ｌ／ｈ相比較，可以清楚看到后調流量均值更為接近修正后的檢定點．二氧化碳前調流量相對誤差為１４．３％，后調流量相對誤差為７．０％，進一步證實了在檢定玻璃轉子流量計時使用后調流量可使檢定結果更加準確，減小誤差對檢定結果的影響．
