本文主要介紹了油田用超聲波流量計的效果與選型,吐哈油田地下井況日益復雜，可能存在大孔道、砂埋 層、地層伽馬本底值異常等情況。超聲波流量計在實際應用 中無機械摩擦，靈敏度不收環境影響，測井成功率比較高。

吐哈油田為提髙油井采收率進行了長期注水開發，地下井 況日益復雜，可能存在大孔道、砂埋層、地層伽馬本底值異常等 情況。

吐哈油田剖面測試，魯克沁稠油井剖面測試，常規方法容 易受儀器適用范圍或者井壁油垢的因素影響測量精度。超聲 波流量計因為其原理的優勢，在實際應用中無機械摩擦，靈敏 度不收環境影響，測井成功率比較髙，滿足復雜情況下剖面測 試的需要。

1.超聲波流量計儀器原理

波源與觀察者之間有相對速度時，會造成波的頻率變化。 超聲波傳感器發出的髙頻超聲波信號在井下多相流體傳輸過 程中，油泡和氣泡具有不同的超聲波散射強度，散射信號***終 會形成一個多普勒散射信號功率譜，對此功率譜的幅度和中心 頻率進行分析研究可以獲得油泡和氣泡的運動速度及等效橫 截面積，以及水的流速。通過運動速度及橫截面積，即可求得 油氣水的流量。

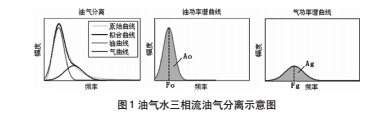

對油氣水三相流的功率譜曲線，進行油水與氣水信號的分 離。用油水和氣水兩相流的功率譜曲線擬合油氣水三相流的 復合功率譜曲線，從而得到對應的油水功率譜和氣水功率譜曲線。油氣水三相流油氣分離示意圖如下圖3所示。

圖丄中，油功率譜曲線中，幅度***大值對應的頻率Fo,記為 油的中心頻率，曲線的積分面積A。，記為油面積;氣功率譜曲線 中，幅度***大值對的應頻率Fg,記為氣面積。

2.超聲波流量計測井應用情況

超聲波流量計儀器在吐哈油田共完成16 口產液剖面測 試。其中為解決魯克沁稠油產出剖面測試的難題，在YD2-41 井用超聲波多相流與示蹤流量進行了對比，對比結果良好。

2.1YD2-41超聲波產液剖面與示蹤法產液剖面對比

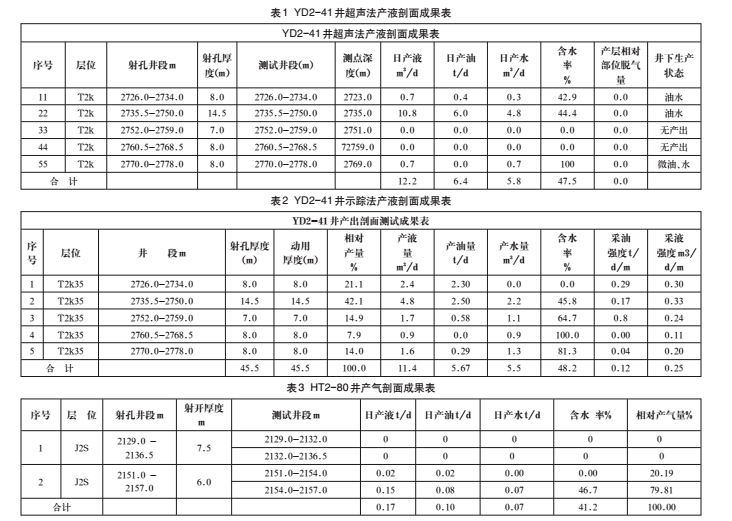

該井魯克沁采油廠稠油機采井，日產液12.8方，含水 45%。利用常規示蹤法和超聲波多相流進行了對比。（見表1-表2)

兩次產液剖面的主要結論相同:主要產出位置，主要出水位 置，顯示了兩種方法有一定的一致性:主要產層均為1#、2#層、 主要產油層位2#層、主產層的含水均在40-50%,分析大致一 致、底部產水層認識一致。

2.2HT2-80產氣剖面

該井為日產氣1.5萬方，有少量油水產出，井筒內有積水， 按超聲產液剖面測試條件，只要井筒內不是單相流體就可以進 行測試。為了驗證該方法在氣井中的適應性，測試資料顯示功 率譜在2號層上顯示明顯，該層為主要的產出層。（見表3)

3.結語

（1)對于砂卡、稠油、套損等井況，超聲波流量計測井有明 顯的優勢，能夠克服，成功獲取測試資料。

(2)超聲波多相流產液剖面技術可以作為常規的產液剖面 技術的補充，特別是稠油區塊的井，該方法較示蹤流量法有一 定優勢。
