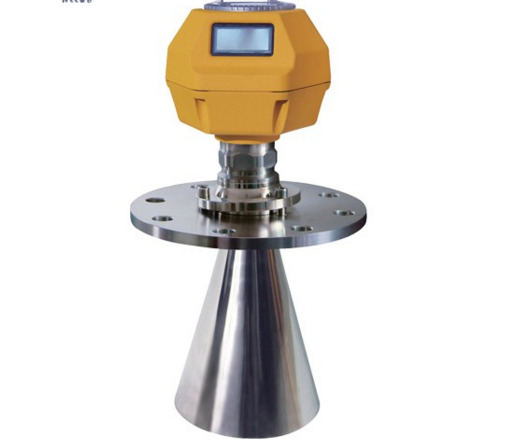

礦石料倉導波雷達物位計產品概述
雷達物位計-礦石料倉導波雷達物位計是基于時間行程原理的測量?jī)x表。雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。傳感器發射出脈沖并沿纜式或桿式傳導，當脈沖波遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。

廠家價格：

規格參數：


礦石料倉導波雷達物位計輸入
反射的脈沖信號沿纜式或桿式傳至儀表電子線路部分，微處理器對信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 其中C為光速 因空罐的距離E已知，則物位L為： L=E-D

礦石料倉導波雷達物位計輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應 用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
1.2 測量范圍
F—-測量范圍
E—-空罐距離
B—-頂部盲區
K—-探頭到罐壁的***小距離
頂部盲區是指物料***高料面與測量參考點之 間的***小距離。
底部盲區是指纜繩***底部附近無法測量 的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

礦石料倉導波雷達物位計產品介紹：
應    用：液體、固體粉末
測量范圍：30米
過程鏈接：法蘭
過程溫度：-40～250℃
過程壓力：-0.1～2Mpa
精    度：±3mm
頻率范圍：100MHZ～1.8GHZ
防爆/防護等級 Exib IIC T6 Gb/IP67
信號輸出：4～20mA/HART
安裝指南
下述的安裝指南適用于纜式和桿式探頭測量固體粉料和液體物體。同軸管式探頭只適用于液體物體。
安裝位置：
● 盡量遠離出料口和進料口。
● 對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。
● 建議安裝在料倉直徑的1/4處。
● 纜式探頭或桿式探頭離罐壁***小距離不小于300mm，建議大于等于500mm。
● 探頭底部距罐底大約30mm。
● 探頭距罐內障礙物***小距離不小于200mm。
● 如果容器底部是錐型的，傳感器可以安裝在罐頂中央，這樣可以一直測量到罐底。


下圖為桿式雷達安裝圖，主要用于液體液位測量。
● 可以測量介電常數大于等于1.9的任何介質。
● 一般用于測量粘度≤500cst而且不容易產生粘附的介質。
● 桿式雷達***大量程可以達到6米。
● 對蒸汽和泡沫有很強的抑制能力，測量不受影響。

下圖為同軸管式雷達安裝圖，主要用于液體液位的測量。
● 介電常數比較小的液體物料可以采用同軸管式測量方式，以保障良好的準確測量。
● 可以測量介電常數大于等于1.6的任何介質。
● 一般用于測量粘度≤500cst而且不容易產生粘
附的介質。
● 同軸管雷達***大量程可以達到6米。
● 對蒸汽和泡沫有很強的抑制能力，測量不受影響。

安裝方法
● 合理安裝能確保儀表長期可靠而的測量。

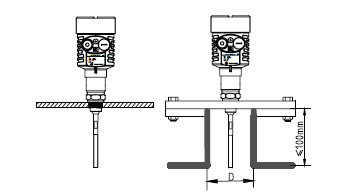

 儀表可采用螺紋連接，螺紋安裝管高度不要超過100mm，還可以采用在短管上安裝。安裝短管直徑在2″至6″則安裝短管高度應≤100mm，若安裝于較長的短管上，應底部固定纜式探頭或選用對中支架以避免與短管末端接觸。

● DN200或DN250的安裝于短管內安裝
當儀表需要安裝于直徑大于200mm短管時，短管內壁產生回波，在介質介電常數較低的情況下會引起測量誤差。因此，對于一個直徑為200mm或250mm的短管，需要選一個帶“喇叭接口"的特殊法蘭。

●在塑料罐上安裝
注意！

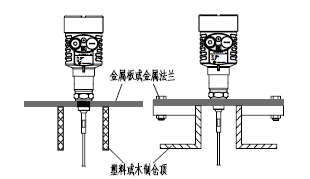

無論是纜式還是桿式若想儀表工作正常，過程連接表面應為金屬。當儀表裝在塑料罐上時，若罐頂也是塑料或其它非導電材質時，儀表需要配金屬法蘭，若采用螺紋連接，需配一塊金屬板。


測量原理

VIVO2042智能雷達物位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。即使工況比較復雜的情況下，存在虛假回波，用***新的微處理技術和調試軟件也可以準確的分析出物位的回波。

技術參數：
參    數： 工作頻率 :100MHZ-1.8GHZ
測量范圍：纜式：0-30m；桿式、同軸管式：0-6m;
重 復 性：±2mm
分 辨 率：1mm
采    樣：回波采樣 55 次/s
響應速度：>0.2S（根據具體使用情況而定）
輸出電流信號：4-20mA
精   度：±3mm
通訊接口： HART 通訊協議
過程連接: G1"A/G1 ?"A 螺紋
法蘭 DN50，DN80，DN100，DN150，DN200,DN250
過程壓力 ： -0.1-2MPa
電    源： 電源：24VDC(±10%), 紋波電壓：1Vpp
耗 電 量：max 22.5mA
環境條件： 溫度 -40℃～+70℃
外殼防護等級： IP67
防爆等級： EXib IIC T6 Gb
兩線制接線： 儀表供電和信號輸出共用一根兩芯屏蔽電纜線

電纜入口： 2 個M20*1.5或 ?"NPT( 電纜直徑5–9mm)

優勢及應用1雷達液位計可以測量液體固體介質比如原油漿料原煤粉煤揮發性液體等2可以在真空中測量可以測量所有介質常數>1.8的介質測量范圍可達35m3供電和輸出信號通過一根兩芯線纜回路電路,采用4…20mA輸出或數字型信號輸出4非接觸式測量安裝方便采用極其穩定的材料牢固耐用可靠分辨率可達1mm5不受噪音蒸汽粉塵真空等工況影響6不受介質密度和溫度的變化過程壓力可達40bar,介質溫度可達300℃7安裝方式有多種可以選擇頂部安裝側面安裝旁通管安裝導波管安裝8調試可多種方式選擇采用編程模塊調試相當于一個分析處理儀表SOFT軟件調試HART手持編程器調試調試起來方便快捷
