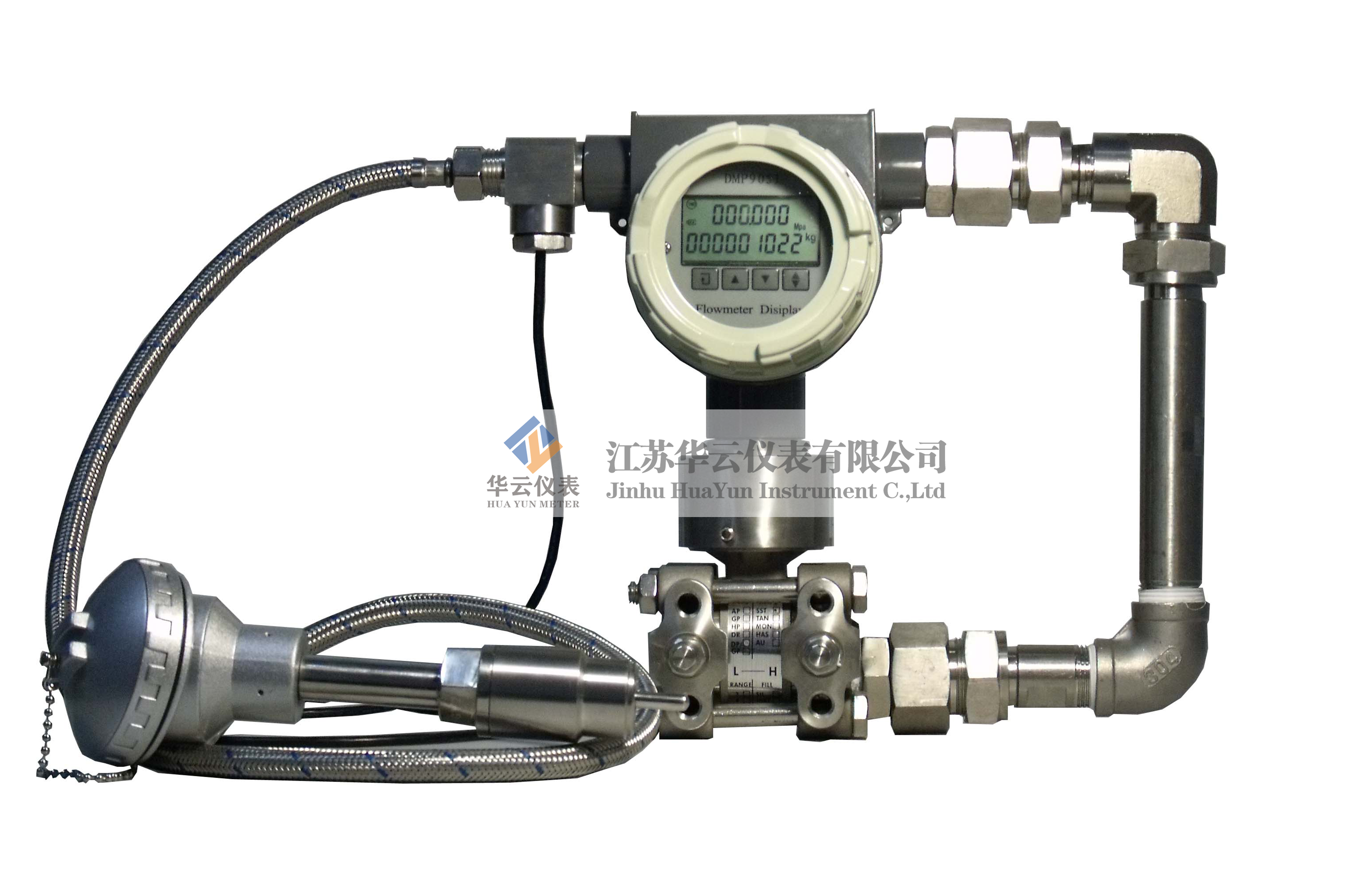

多參量差壓變送器
智能多參量變送器集差壓變送器、溫度采集、壓力采集、流量積算于一體的新型變送器，可就地顯示工作壓力、溫度、瞬時、累積流量。并可對氣體、蒸汽進行自動溫度壓力補償，實現了現場顯示標況流量、質量流量的功能。并可以使用干電池工作，可以與差壓類流量計直接配套使用。
一、主要特點
液晶點陣漢字顯示，直觀方便，操作簡潔明了；
配備非接觸磁性數據設定，無需開蓋，安全方便。
可配接多種差壓類流量傳感器（如孔板、V型錐、阿牛巴、彎管等差壓類傳感器）；
帶溫度/壓力傳感器接口, 互換性強?？膳浣覲t100或Pt1000，壓力可接表壓或絕壓傳感器，并可分段修正；（選配）
測量介質廣泛，可測量蒸汽、液體、一般氣體等；
具有卓越的非線性修正功能，大大提高儀表的線性；
量程比1:100(特殊要求可1:200)；
帶全功能HART協議，可以遠程參數設置和調試；（選配）
轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；（選配）
語言可共選擇，有中英文兩種模式；
參數設置方便，可永久保存，并可保存最長達三年的歷史數據；
超低功耗，一節干電池全性能工作可維持至少3年；
工作模式可自動切換，電池供電、兩線制；
具有自檢功能，有豐富的自檢信息，方便用戶檢修和調試；
具有獨立密碼設置，防盜功能可靠，參數、總量清零和校準可設置不同級別的密碼，方便用戶管理；
顯示單位可選擇，可自定義；
二、電氣性能指標
1.工作電源：
A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；
B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。
2.整機功耗：
A．外電源：<2W;
B．內電源：平均功耗1mW，可連續使用兩年以上。
3.脈沖輸出方式：
工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；
定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V，低電平幅度≤0.2V，單位脈沖代表體積量可設定范圍：0.001m3~100m3。單選擇該值時必須注意：定標脈 沖信號頻率應≤900Hz。
定標脈沖信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。
4. RS－485通信（光電隔離），可實現以下功能：
A．采用RS－485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量；
B．由RS－485接口與HW－Ⅰ數據采集器配套，可組成電話網絡通信系統，一臺數據采集器可帶15臺流量計；
C．由RS－485接口與HW－Ⅱ數據采集器配套，可組成寬帶網絡通信系統，由INTERNET傳輸數據，一臺數據采集器可帶8臺流量計。
5. 4～20mA標準電流信號（光電隔離，HART通訊）
與標準體積流量成正比，4mA對應0 m3/h， 20 mA對應最大標準體積流量（該值可在一級菜單中進行設置），制式：兩線制或三線制，流量計可根據所插電流模塊自動識別，并正確輸出。
擴展功能
型號
描述
HY-DPHZ-RHI
漢字顯示，帶脈沖輸出，RS485通訊，帶HART協議，帶4-20ma電流輸出
HY-DPHZ-RI
漢字顯示，帶脈沖輸出，RS485通訊，帶4-20ma電流輸出
HY-DPHZ-HI
漢字顯示，帶脈沖輸出，帶HART協議，帶4-20ma電流輸出
可選配件
名稱
備注
防爆殼體
BP42三和殼體
鋰電池
ER26500
技術參數
測量范圍：最小0-25pa,最大0-3.5Mpa
靜壓：4Mpa 14Mpa
精度：0.1%
環境條件：溫度-20~50℃，濕度小于85%；
隔離膜片材質：316L不銹鋼、哈氏合金、鉭可選；
防護等級：IP65
防爆等級：ExIIdCT4(不含乙炔）
輸出信號：二線制4~20ma，帶HART通訊，最大負載500Ω
供電電源：外電源18~30V DC
內電源：一節3.6V鋰亞電池，可工作2-3年；當電壓低于3.0V時，出現欠壓指示。
抗射頻干擾：能承受電磁干擾流量為頻率30KHZ~200MHZ；干擾強度：1V/mm的射頻干擾
溫度影響：使用環境如偏離20±20℃時須考慮溫度
附加誤差K：量程大于1Mpa K為0.3%/10℃（0.15/10℃）；
振動影響：能在振動頻率2~25HZ，位移幅值±1.6mm及頻率25~100HZ；
加速度幅值±40m/s的環境中使用
電源影響：小于全量程的0.005%V
負載影響：小于全量程0.01%/100Ω
