壓力表
- 工作原理
- 產品特點
- 技術參數

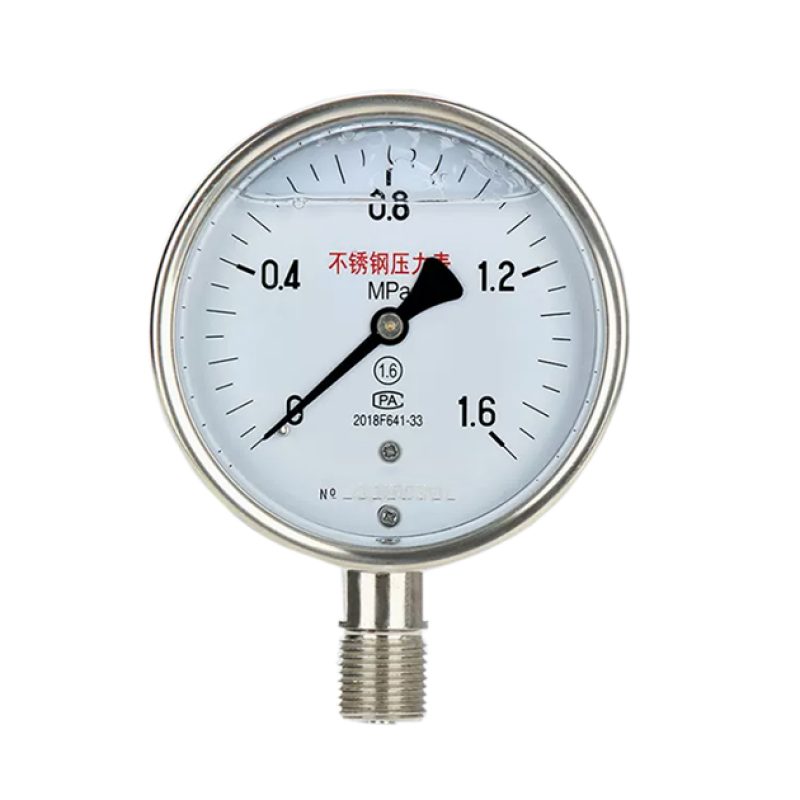

壓力表通過表內的敏感元件(波登管、膜盒、波紋管)的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。主要構造:
溢流孔：若發生波登管爆裂的緊急情況的時候，內部壓力將通過溢流孔向外界釋放，防止玻璃面板的爆裂。注:為了保持溢流孔的正常性能，需在表后面留出至少10mm的空間，不能改造或塞住溢流孔。
指針：除標準指針外，其他指針也是可選的。
玻璃面板：除標準玻璃外，其他特殊材質玻璃，如強化玻璃，無反射玻璃也是可選的。
性能分類：普通型(標準)、蒸汽用普通型(M)、耐熱型(H)、耐振型(V)、蒸汽用耐振型(MV)耐熱耐振型(HV)。
處理方式：禁油/禁水處理 在制造時除去殘留在接液部的水或油。
外裝指定：殼體顏色除標準色以外，需特別注明。
節流閥(可選)：為了減小脈動壓力，節流閥安裝在壓力入口處。
一般壓力表、真空壓力表、耐震壓力表、不銹鋼壓力表等都屬于就地指示型壓力表，除指示壓力外無其他控制功能。
帶電信號控制型壓力表輸出信號主要有：
1、開關信號(如電接點壓力表)
2、電阻信號(如電阻遠傳壓力表)
3、電流信號(如電感壓力變送器，遠傳壓力表，壓力變送器等)
壓力表按測量介質特性不同可分為:
1、一般型壓力表:一般型壓力表用于測量無爆炸、不結晶、不凝固對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力;
2、耐腐蝕型壓力表:耐腐蝕型壓力表用于測量腐蝕性介質的壓力，常用的有不銹鋼型壓力表、隔膜型壓力表等；
3、防爆型壓力表:防爆型壓力表用在環境有爆炸性混合物的危險場所，如防爆電接點壓力表，防爆變送器等。
4、專用型壓力表。
按照壓力表的用途分:
可分為普通壓力表、氨壓力表、氧氣壓力表、電接點壓力表、遠傳壓力表、耐振壓力表、帶檢驗指針壓力表、雙針雙管或雙針單管壓力表、數顯壓力表、數字精密壓力表等。

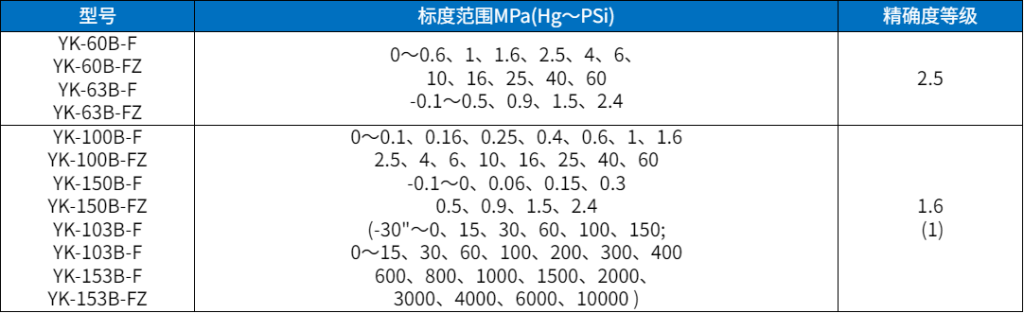

標度范圍、精確度等級
注：括號內的標度范圍和精確度等級僅供特殊訂貨。
