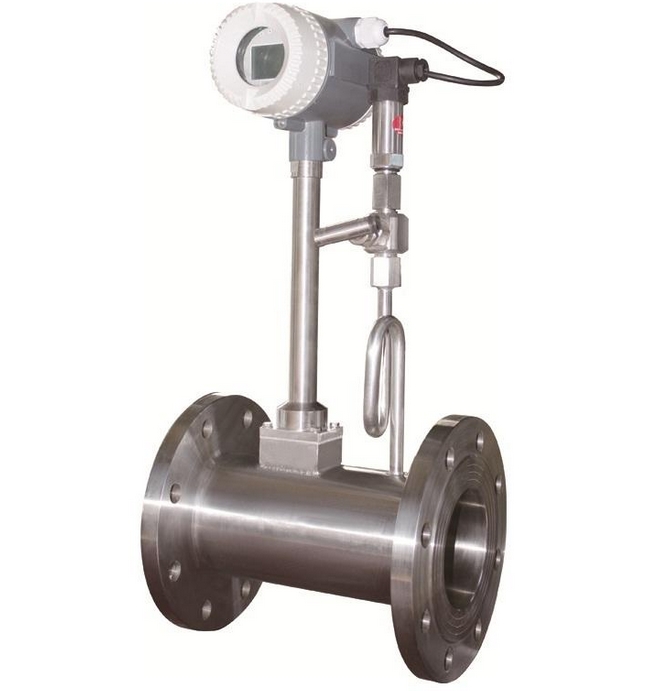

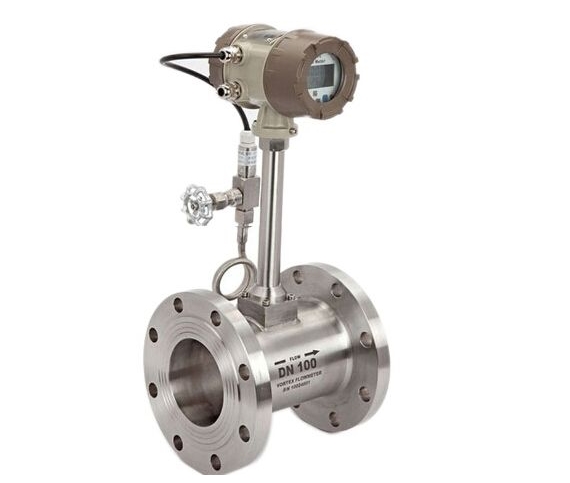

溫壓補償渦街流量計
產品價格：
| 價格 |
¥ 400.00~43800.00
|
| 起批量 | ≥1 臺 |
型號規格：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | |
| 類型 | 質量流量計 | 測量范圍 | 3~32000（m3/h） | 精度等級 | 0.5%、1%、1.5% |
| 公稱通徑 | DN15~DN600（mm） | 適用介質 | 蒸汽、氣體、液體 | 工作壓力 | PN1.6、PN2.0、PN2.5（MPa） |
| 工作溫度 | -40℃~ +300℃（℃） | 規格 | DN15-DN40,DN50-DN125,DN150-DN250,DN300 | 顯示方式 | 無顯示或液晶顯示 |
| 連接方式 | 法蘭式 | 輸出方式 | 脈沖信號或兩線4-20ma |
溫壓補償渦街流量計|廠家價格|規格型號
| LS-LUG溫壓補償渦街流量計的詳細資料： |
溫壓補償渦街流量計是公司科研人員借鑒國外技術工藝結合自己研發生產經驗開發出的公司新一代渦街流量計，該流量計內部主要芯片及關鍵零部件全部采用進口部件．延長使用壽命，保證了儀表的安全性，提高了測量精度．完全可替代同類進口產品．為全面推廣產品在國內市場占有率開拓民族品牌聲譽，產品硬件質保三年．技術部和銷售部２４小時為客戶提供技術支持，產品選型咨詢，現場工控自動化設計等服務.
溫壓補償渦街流量計產品特點：
.表體中同時集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量
.全智能化、數字化電路設計，可自動補償被測流體密度或標況體積
.全新的數字濾波和修正功能使流量測量更加精準可靠
.電池供電型無需外接電源既可連續工作兩年以上
.全新點陣漢字液晶顯示，使用操作更方便·國內首創雙發生體單接收體結構(帶振動補償)，測量下限得以大大延伸，且有效提高其抗振性能
.有模擬、數字信號輸出，可同計算機、DCS等數字系統配套使用
·量程范圍大，壓力損失小，準確度高
·有抗酸，耐腐、高溫、防爆等多種類型
·可用于測量飽和蒸汽，過熱蒸汽，各種氣體，水及低粘度、低溫液體
抗震型：渦街流量計采用設計先進的傳感器進行檢測從根本上消除了外界振動的影響。
防爆型設計：本安型 Ex ibⅡCT1-T6隔爆型 Ex dⅡCT1-T6。
智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。
精度高：液體≤±0.75%的測量值，氣體/蒸氣≤±1%的測量值。
顯示方式：可顯示被測介質的瞬時流量和累計流量。
輸出方式：4–20mA電流信號輸出/脈沖信號和觸點信號。
通訊方式：HART—Protocol通訊協議，HART—Protocol現場總線。
可實現高溫400度測量。
接液部分無活動部件，堅固耐用，免維護?？蓭щp傳感器。
可實現高溫400度/高壓250公斤。
溫壓補償渦街流量計選型:
|
代號
|
通徑
|
流量范圍㎡/h
|
||||||
|
XY-LU-25
|
DN25
|
1~10(液體)
|
7~70(氣體)
|
蒸汽流量請查看說明書，DN300以上使用插入式渦街流量計
|
||||
|
XY-LU-32
|
DN32
|
1.5~18(液體)
|
15~150(氣體)
|
|||||
|
XY-LU-40
|
DN40
|
2.2~27(液體)
|
22.6~150(氣體)
|
|||||
|
XY-LU-50
|
DN50
|
4~55(液體)
|
35~350(氣體)
|
|||||
|
XY-LU-80
|
DN80
|
9~135(液體)
|
90~900(氣體)
|
|||||
|
XY-LU100
|
DN100
|
14~200(液體)
|
140~1400(氣體)
|
|||||
|
XY-LU150
|
DN150
|
32~480(液體)
|
300~3000(氣體)
|
|||||
|
XY-LU200
|
DN200
|
56~800(液體)
|
550~5500(氣體)
|
|||||
|
|
代號
|
功能1
|
||||||
|
N
|
無溫壓補償
|
|||||||
|
Y
|
有溫壓補償
|
|||||||
|
|
代號
|
輸出型號
|
||||||
|
F1
|
4-20mA輸出(二線制)
|
|||||||
|
F2
|
4-20mA輸出(三線制)
|
|||||||
|
F3
|
RS485通訊接口
|
|||||||
|
|
代號
|
被測介質
|
||||||
|
J1
|
液體
|
|||||||
|
J2
|
氣體
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
|
代號
|
連接方式
|
||||||
|
L1
|
法蘭卡裝式
|
|||||||
|
L2
|
法蘭連接式
|
|||||||
|
|
代號
|
功能2
|
||||||
|
E1
|
1.0級
|
|||||||
|
E2
|
1.5級
|
|||||||
|
T1
|
常溫
|
|||||||
|
T2
|
高溫
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
內部3.6V供電
|
|||||||
|
D2
|
DC24V供電
|
|||||||
|
B1
|
不銹鋼
|
|||||||
|
B2
|
碳鋼
|
|||||||
| 測量介質 | 液體、氣體和蒸氣(注:媒介應該是單向的或可以被看作是單向的。) | ||||
| 當干燥飽和蒸氣≥85%,他們可以被看作是單向的. | |||||
| 介質溫度 | – 40°C ~ + 350°C | ||||
| 媒體的壓力 | 1.6MPa, 2.5MPa, 4.0 MPa | ||||
| 在4.0 MPa,請聯系我們自由,因為它需要特殊定制。 | |||||
| 精度 | 1.0; 1.5 | ||||
| 跨越率 | 1:8 ~ 1:30(與標準大氣壓力) | ||||
| 一8 ~ 40(相對于名義溫度水) | |||||
| 流量范圍 | 液體:0.4 ~ 7.0米/秒 | ||||
| 氣體:60.0 ~ 4.0米/秒 | |||||
| 流:5.0 ~ 70.0米/秒 | |||||
| 公稱直徑 | DN 25, 40, 50, 65, 80, 100, 125, 150, 200, 250,300 mm | ||||
| 材料 | 1Cr18Ni9Ti | ||||
| 雷諾茲 | 正常情況下,2 * 104 ~ 7 * 106 | ||||
| 阻力系數 | Cd ≤ 2.6 | ||||
| 許可的振動加速度 | LUGB類型≤0.2克 | ||||
| 類的保護 | IP65 | ||||
| 防爆等級 | 本質安全防爆:Exia II CT2 ~ CT6 | ||||
| Exid:刪去第二CT4爆炸 | |||||
| 環境條件 | 環境溫度: | Non-Explosion證明環境:-40°C ~ + 55°C | |||
| 防爆環境:-20°C ~ + 55°C | |||||
| 相對濕度: | ≤ 85% | ||||
| 大氣壓力: | 86 ~ 106 kPa | ||||
| 電力供應 | Non-Explosion證據類型 | 脈沖型: | + 12伏直流電(輸出電流是4 ~ 20 ma) | ||
| 當前的類型: | + 24伏直流電(輸出電流是4 ~ 20 ma) | ||||
| 防爆型 | 當前的類型: | + 24伏直流電(輸出電流是4 ~ 20 ma | |||
| 輸出信號 | 2 ~ 3000赫茲頻率脈沖信號,低電平電壓≤1 v,高電壓≥6 v | ||||
| 兩線制4 ~ 20 ma信號(隔離輸出),加載≤500Ω。 | |||||
