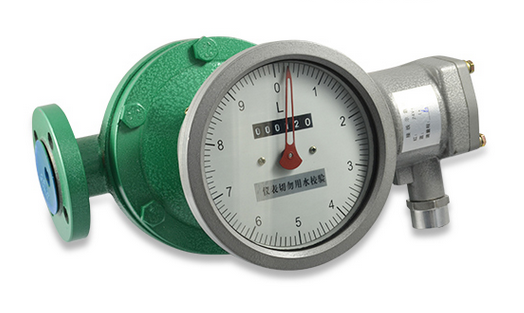

橢圓齒輪流量計
應用場合
HY-LC系列金屬管浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高、價格便宜，能使用多種場合的流量測量等特點。本系列為現場智能指示型，有下進上出、左進右出和下進側出三種安裝形式?？蓮V泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。
產品特點
測量下限低，可測微小流量
結構簡單，堅固可靠
可襯里，容易制成防腐性
極高的測量重復性
標準型橢圓齒輪流量計測量范圍及工作壓力
HY-LC系列金屬管浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高、價格便宜，能使用多種場合的流量測量等特點。本系列為現場智能指示型，有下進上出、左進右出和下進側出三種安裝形式?？蓮V泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。
產品特點
測量下限低，可測微小流量
結構簡單，堅固可靠
可襯里，容易制成防腐性
極高的測量重復性
標準型橢圓齒輪流量計測量范圍及工作壓力
| 公稱通徑 | 儀表材質 | 不同粘度下測量范圍（m3/h） | 耐壓等級MPa | ||
| 0.6～2MPa.s | 2～8MPa.s | 8～200MPa.s | |||
| DN10 | 鑄鐵 | 無 | 0.08～4 | 0.04～0.4 | 1.6 / 6.4 |
| DN15 | 鑄鐵/鑄鋼 | 無 | 0.3～1.5 | 0.15～1.5 | 1.6 / 6.4 |
| 不銹鋼 | 0.5～1.5 | 0.3～1.5 | 0.25～2.5 | 1.6 | |
| DN20 | 鑄鐵/鑄鋼 | 0.75～3 | 0.4～3 | 0.3～3 | 1.6 / 6.4 |
| 不銹鋼 | 1～3 | 0.6～3 | 0.5～3 | 1.6 | |
| DN25 | 鑄鐵/鑄鋼 | 1.5～6 | 0.8～6 | 0.6～6 | 1.6 / 6.4 |
| 不銹鋼 | 2～6 | 1.2～6 | 1～6 | 1.6 | |
| DN40 | 鑄鐵/鑄鋼 | 3～15 | 2～15 | 1.1～15 | 1.6 / 6.4 |
| 不銹鋼 | 2.5～20 | 2～20 | 1.5～20 | 1.6 | |
| DN50 | 鑄鐵/鑄鋼 | 4.8～24 | 3～24 | 2.4～24 | 1.6 / 6.4 |
| 不銹鋼 | 8～24 | 4.8～24 | 4～24 | 1.6 | |
| DN65 | 鑄鐵/鑄鋼 | 8～40 | 5～40 | 4～40 | 1.6 / 6.4 |
| 不銹鋼 | 15～40 | 8～40 | 6.5～40 | 1.6 | |
| DN80 | 鑄鐵/鑄鋼 | 12～60 | 8～60 | 6～60 | 1.6 / 6.4 |
| DN100 | 鑄鐵/鑄鋼 | 20～100 | 13～100 | 10～100 | 1.6 / 6.4 |
| DN150 | 鑄鐵/鑄鋼 | 38～190 | 24～190 | 19～190 | 1.6 / 2.5 |
| DN200 | 鑄鐵/鑄鋼 | 68～340 | 45～340 | 34～340 | 1.6 / 2.5 |
| 適用條件： | |||||
| 被測液體溫度：-20℃～+100℃ | |||||
| 精度等級：0.5級，0.2級 | |||||
高溫型橢圓齒輪流量計測量范圍及工作壓力
| 公稱通徑 | 儀表材質 | 不同粘度下測量范圍（m3/h） | 耐壓等級MPa | ||
| 0.8～2MPa.s | 2～8MPa.s | 8～200MPa.s | |||
| DN15 | 鑄鐵/鑄鋼 | 0.45～1.35 | 0.36～1.35 | 0.18～1.35 | 1.6 / 6.4 |
| DN20 | 鑄鐵/鑄鋼 | 0.9～2.7 | 0.48～2.7 | 0.36～2.7 | 1.6 / 6.4 |
| DN25 | 鑄鐵/鑄鋼 | 1.8～5.4 | 0.96～5.4 | 0.27～5.4 | 1.6 / 6.4 |
| DN40 | 鑄鐵/鑄鋼 | 3.6～13.5 | 2.4～13.5 | 1.8～13.5 | 1.6 / 6.4 |
| DN50 | 鑄鐵/鑄鋼 | 5.8～21.6 | 3.6～21.6 | 2.9～21.6 | 1.6 / 6.4 |
| DN65 | 鑄鐵 | 9.6～36 | 6～36 | 4.8～36 | 1.6 / 6.4 |
| DN80 | 鑄鐵/鑄鋼 | 15～54 | 9.6～54 | 7.2～54 | 1.6 / 2.5 |
| DN100 | 鑄鐵/鑄鋼 | 24～90 | 22～90 | 12～90 | 1.6 / 2.5 |
| 適用條件： | |||||
| 被測液體溫度：-100℃～+100℃ | |||||
| 精度等級：0.5級，0.2級 | |||||
高粘度型橢圓齒輪流量計測量范圍及工作壓力
| 公稱通徑 | 儀表材質 | 測量范圍（m3/h） | 耐壓等級MPa |
| DN10 | 鑄鐵 | 0.02～0.2 | 1.6 / 6.4 |
| DN15 | 鑄鐵/鑄鋼 | 0.075～0.75 | 1.6 / 6.4 |
| DN20 | 鑄鐵/鑄鋼 | 0.15～1.5 | 1.6 / 6.4 |
| DN25 | 鑄鐵/鑄鋼 | 0.3～3 | 1.6 / 6.4 |
| DN40 | 鑄鐵/鑄鋼 | 0.75～7.5 | 1.6 / 6.4 |
| DN50 | 鑄鐵/鑄鋼 | 1.2～12 | 1.6 / 6.4 |
| DN65 | 鑄鐵 | 2～20 | 1.6 / 6.4 |
| DN80 | 鑄鐵/鑄鋼 | 3～30 | 1.6 / 6.4 |
| DN100 | 鑄鐵/鑄鋼 | 5～50 | 1.6 / 6.4 |
| DN150 | 鑄鐵/鑄鋼 | 9.5～95 | 1.6 / 2.5 |
| DN200 | 鑄鐵/鑄鋼 | 17.4～174 | 1.6 / 2.5 |
| 適用條件： | |||
| 被測液體溫度：-10℃～+100℃ | |||
| 被測液體粘度：200～3000MPa.s | |||
|
精度等級：0.5級,0.2級 |
|||
