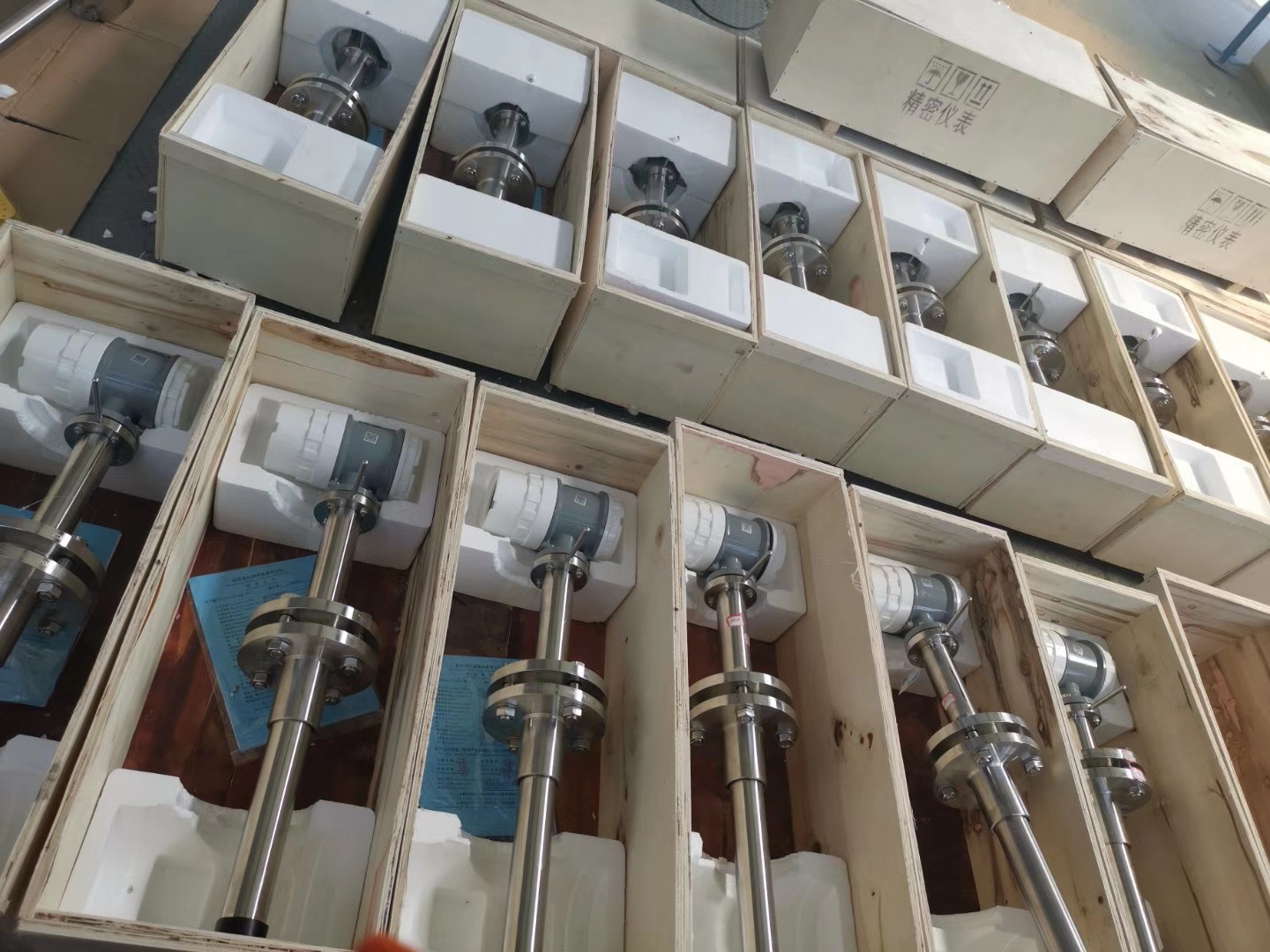

插入式電磁流量計
廠家價格：
| 價格 |
¥ 300.00~9800.00
|
| 起批量 | ≥1 臺 |
規格型號：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | Focmag3401 |
| 類型 | 電磁流量計 | 測量范圍 | 31.79-91562.4（m3/h） | 規格 | 定制 |
| 是否跨境貨源 | 否 |
| 加工定制 | 是 | 品牌 | 華云 | 型號 | SHLD |
| 類型 | 電磁流量計 | 測量范圍 | 0-1000（m3/h） | 精度等級 | 0.5 |
| 公稱通徑 | DN15-DN1200（mm） | 適用介質 | 水 | 工作壓力 | 1.6（MPa） |
| 工作溫度 | -30-120（℃） | 規格 | 標配,非標定做 |
以上價格參數僅供參考，如有需要請聯系客服，客服為您免費解答。
| DT-LD電磁流量計的詳細資料： |
一、概述：
DT-LD系列電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 DT-LD系列電磁流量計是采用國內外技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用國際技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
二、產品特點：
▲ 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲ 在現場可根據用戶實際需要在線修改量程。
▲ 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲ 采用SMD器件和表面貼裝（SMT電路可靠性高）。
▲ 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲ 全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲ 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲ 內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
▲ 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
三、電磁流量計工作原理
DT-LD系列電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E—————為電極間的信號電壓
B—————–磁通密度（T）
d——————測量管內徑
v——————平均流速（m/s）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
| DT-LD電磁流量計相關參數表： |
整機和傳感器技術數據
|
執行標準
|
JB／T 9248—1999
|
||||
|
公稱通徑
|
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
|
||||
|
***高流速
|
15m／s
|
||||
|
度
|
DNl5～DN600
|
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
|
|||
|
DN700—DN3000
|
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
|
||||
|
流體電導率
|
≥5uS／cm
|
||||
|
流量計公稱壓力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
|
DNl5～DN150
|
DNl5～DN600
|
DN200～DN1000
|
DN700～DN3000
|
特殊訂貨
|
|
|
環境溫度
|
傳感器
|
—25℃—十60℃
|
|||
|
轉換器及一體型
|
—10℃—十60℃
|
||||
|
襯里材料
|
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
|
||||
|
***高流體溫度
|
—體型
|
70℃
|
|||
|
分離型
|
聚氯丁橡膠襯里
|
80℃；120℃(訂貨時注明)
|
|||
|
聚氨酯襯里
|
80℃
|
||||
|
聚四氟乙烯襯里
|
100℃；150℃(訂貨時注明)
|
||||
|
聚全氟乙丙烯(F46)
|
|||||
|
加網PFA
|
|||||
|
信號電極和接地電極材料
|
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
|
||||
|
電極刮刀機構
|
DN300—DN3000
|
||||
|
連接法蘭材料
|
碳鋼
|
||||
|
接地法蘭材料
|
不銹鋼1Crl8Ni9Ti
|
||||
|
進口保護法蘭材料
|
DN65—DNl50
|
不銹鋼1Crl8Ni9Ti
|
|||
|
DN200～DNl600
|
碳鋼十不銹鋼1Crl8Ni9Ti
|
||||
|
外殼防護
|
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器
|
IP65或IP68
|
|||
|
其他傳感器、——體型流量計和分離型轉換器
|
IP65
|
||||
|
間距(分離型)
|
轉換器距離傳感器一般不超過100m
|
||||
|
轉換器技術數據
|
|||||||||||||||||||||||||||||||||||||||||||
襯里的選擇
|
流量計襯里材料
|
主要性能
|
***高介質溫度
|
適用范圍
|
|
|
—體型
|
分離型
|
|
||
|
聚四氟乙烯（F4)
|
是化學性能***穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。
|
70℃
|
100℃ 150℃ (需特殊訂貨)
|
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
|
|
聚全氟乙丙烯（F46)
|
同F(xiàn)4，耐磨性、抗負壓能力高于F4。
|
同上
|
|
|
|
聚氟合乙烯（Fs)
|
適用溫度上限較聚四氟乙烯低，但成本也較低。
|
80℃
|
|
|
|
聚氯丁橡膠
|
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
|
80℃ 120℃ (需特殊訂貨)
|
水、污水、弱磨損性的泥漿礦漿。
|
|
|
聚氨酯橡膠
|
1、耐磨性能極強。
2、耐腐蝕性能較差。
|
80℃
|
中性強磨損的礦漿、煤漿、泥漿
|
|
|
電極材料
|
耐蝕及耐磨性能
|
|
不銹鋼0Crl8Nil2M02Ti
|
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
|
|
哈氏合金B(yǎng)
|
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
|
|
哈氏合金C
|
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
|
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。
|
|
鉭
|
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。
|
|
鉑／鈦合金
|
幾乎能耐——切化學介質，但不適用于王水和銨鹽。
|
|
不銹鋼涂覆碳化鎢
|
用于無腐蝕性，強磨損性的介質。
|
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
|
|
DT-LD系列電磁流量計儀表選型：
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，較低流速應不小于0.2m/s，***高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的***大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
DT-LD系列電磁流量計參考流量范圍
|
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
|
φ15
|
0.06~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.3
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～176.25.
|
φ2000
|
1130.4～113040.00
|
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
|
型號
|
口徑
|
|
|||||||
|
DT-LD
|
15~2600
|
||||||||
|
|
|
代號
|
安裝形式
|
|
|||||
|
Y
|
一體式
|
||||||||
|
F
|
分體式
|
||||||||
|
|
代號
|
轉換器型號
|
|||||||
|
ZA
|
圓形
|
||||||||
|
ZB
|
方形
|
||||||||
|
|
代號
|
輸出信號
|
|||||||
|
I.4
|
4~20mA
|
||||||||
|
f
|
頻率 1KHz
|
||||||||
|
Rs
|
串行通訊（485）
|
||||||||
|
C
|
控制輸出
|
||||||||
|
|
代號
|
防爆要求
|
|||||||
|
N
|
無防爆
|
||||||||
|
EX
|
防爆（僅適用于分體式）
|
||||||||
|
|
代號
|
介質溫度
|
|||||||
|
T1
|
≤65℃
|
||||||||
|
T2
|
≤120℃
|
||||||||
|
T3
|
≤180℃(僅適用于分體式）
|
||||||||
|
|
代號
|
內襯材質
|
|||||||
|
NE
|
氯丁橡膠（≤65℃）
|
||||||||
|
PTFE
|
聚四氟乙烯（≤189℃）
|
||||||||
|
PVC
|
聚氯乙烯（≤70℃）
|
||||||||
|
|
代號
|
電極材質
|
|||||||
|
316L
|
不銹鋼
|
||||||||
|
HC
|
哈氏合金C
|
||||||||
|
HB
|
哈氏合金B(yǎng)
|
||||||||
|
Ti
|
鈦
|
||||||||
|
Ta
|
鉭
|
||||||||
