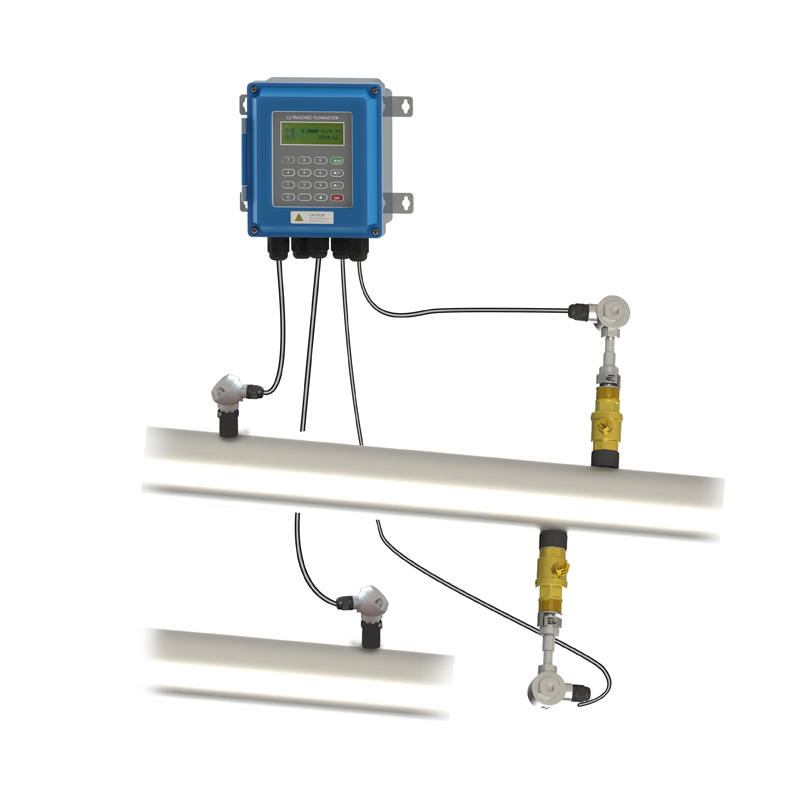

超聲波熱量表/水表
- 工作原理
- 產品特點
- 技術參數
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所雲的時間完全相同(可實際測量零流量的技術)，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：
其中：
0為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup -Tdown
1、高精度測量，線性度優于0.5%，重復性精度優于0.2%，測量精度優于士1%
2、探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
3、測量范圍大，選用不同型號的傳感器，可以實現口徑DN15-DN6000mm管道流量的測量。
4、支持中文或英文菜單。不同版本的流量計，可支持中文或英文菜單，方便快捷。
5、可靠性強，采用低電壓，多脈沖發射電路測量精度，使用壽命以及可靠性大幅提高。
6、抗干擾能力強，采用雙平衡信號差分發射，接受電路，有效抵御變頻器，電視塔，高壓線等強干擾源。
7、強大的記憶能力，自動記憶前64日，前64月，前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流
量計的工作狀態是否正常。
8、內置遠程通信模塊，可制各種通信協議。(METER-BUS協議，MODBUS協議，富士拓展協議，簡易水表協議)
9、RS232/RS485輸出，4-20MA脈沖輸出。

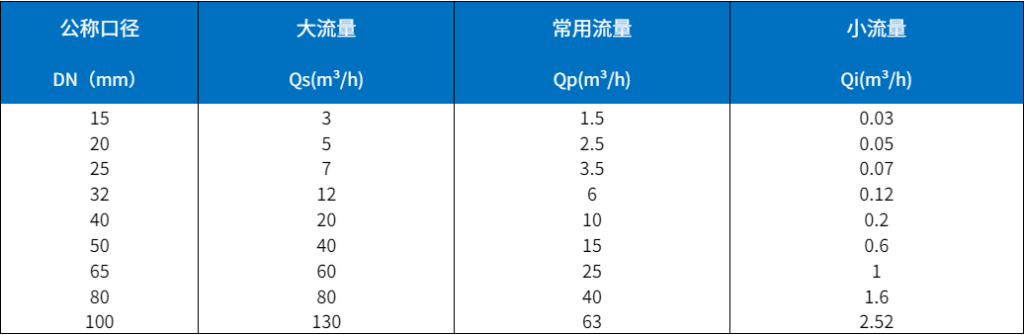

1、基礎參數

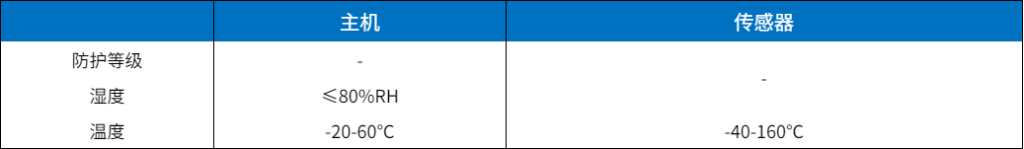

2、工作環境

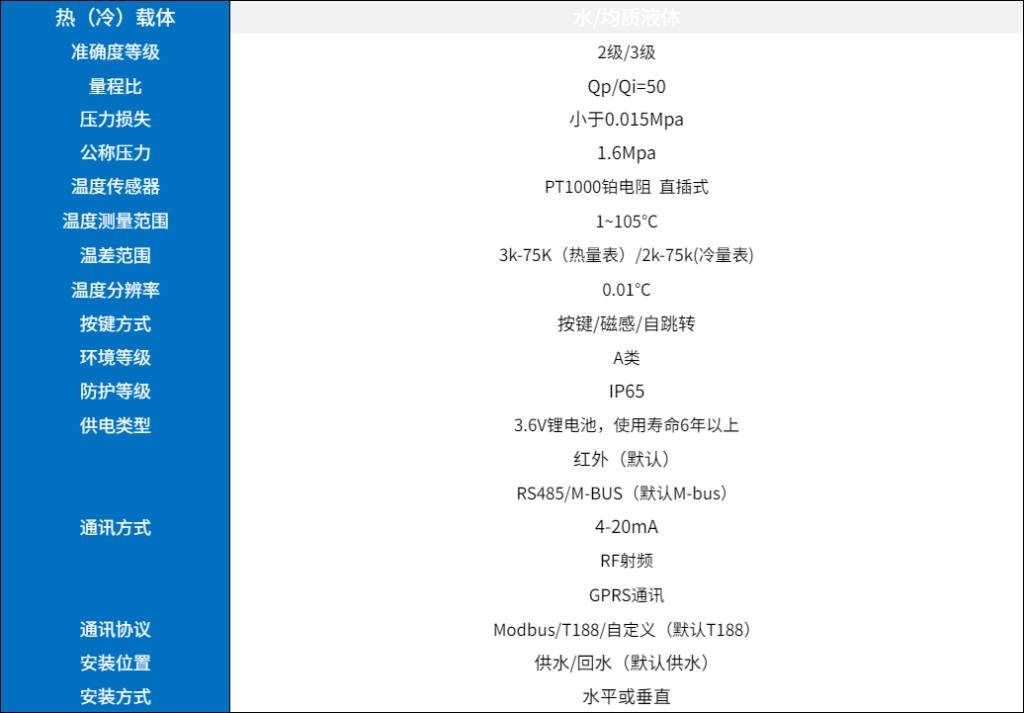

3、戶用超聲波熱量表

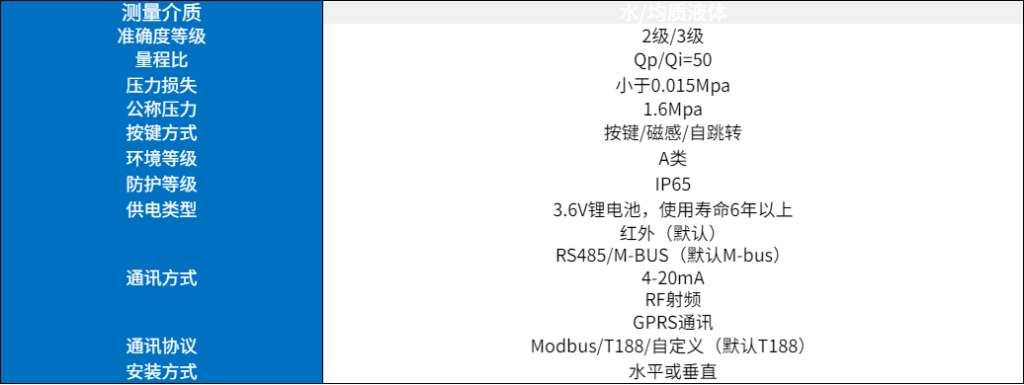

4、戶用超聲波水表
