天然氣生產與貿易計量中仍然大量采用標準孔板流量計，其在實際應用中需要規范操作、嚴格管理才能確保計量的有效和準確。重點介紹標準孔板流量計在實際應用及日常管理中的注意事項。

一、引言

標準孔板流量計是天然氣行業中使用***多， 并已標準化的檢測元件，在嚴格按標準制造、安裝和使用的條件下，無需進行實流檢定，也能在已知的不確定度范圍內進行流量測量。這一突出的優點使孔板流量計在今后一定時期內， 仍將在天然氣流量計量中占有重要地位。

二、孔板計量選型及優缺點

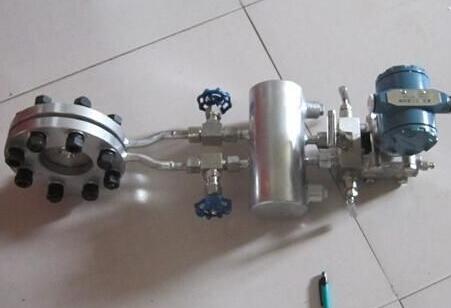

1.孔板流量計計量儀表選型孔板流量計由節流裝置、導壓管路系統、差壓計組成，具有結構簡單、制造容易，安裝、使用和維護方便，可靠性高等特點。一般正常情況下，其測量準確度能滿足 GB /T 2624-1993（ 流量測量節流裝置用孔板、 噴嘴和文丘里管測量充滿圓管的流體流量（ 替代 GB 2624-1981）） 和石油部 SYL 04-1983（ 天然氣流量測量的標準孔板計量方法，升級為 SY/T 6143-1996） 標準的要求。 使用孔板流量計時各計量點的主要區別在于二次儀表的選型配制，***常見的有兩種類型：一是采用雙波紋管差壓計記錄靜壓、差壓，求出靜壓和差壓的全天平均值，玻璃棒溫度計測量溫度，人工采樣的平均值作為溫度值；二是差壓變送器與溫度、壓力變送器加智能計算儀， 實現天然氣流量測量和計算的自動控制及管理。雙波紋管差壓、靜壓記錄儀和玻璃棒溫度計是機械式熱工儀表，準確度差；并且需要人工求積來計算小時、日平均值、累積值，人為涉及的因素太多，天然氣的流量計算無法嚴格按照標準執行；而智能變送器則可以實現在線實時檢測積算，完全符合標準規定的數學模型和計算方法。

2.孔板流量計優缺點

孔板流量計按照是否可以帶壓更換孔板， 分為一體式孔板流量計和孔板流量計(孔板閥)。 優點：原理簡明，應用技術成熟，容易掌握；適應性強，更換孔板即可實現不同流量的測量；性能穩定可靠，使用壽命長；孔板為標準節流件，標定方便簡單。 缺點：量程比小，一般為 3∶1-5∶l；壓力損失較大；計量準確度受影響因素較多；前后直管段要求長，占地面積大。

三、引起孔板計量誤差的主要因素

1.計量儀表誤差

采用孔板流量計，對孔板加工的技術要求十分嚴格，必須符合 GB 2624-1981 或 SY/T 6143-2003（ 用標準孔板流量計測量天然氣流量） 標準中的規定，否則，會給天然氣流量測量結果帶來很大的誤差。 孔板的偏心和彎曲是孔板的制造安裝和使用中影響計量儀表精度的主要因素，有關實驗表明，孔板彎曲造成的***大誤差為 3.5%。 孔板安裝盡管安裝規范一般都能夠掌握，但有些細節往往沒有引起重視，導致較大的計量誤差。如密封墊片內孔未按環室尺寸加工，墊片伸出環室，干擾流體穩定流動：導壓管走向不合理，差壓無法順利傳導；平衡器安裝水平精度低，直接產生計量誤差等。

2.節流裝置的突出物

節流裝置中伸入管內的墊片、焊縫等也會引起測量誤差，誤差大小與突出物位置、孔板與突出物的距離以及突出等有關。有關實驗表明，當 β=0.7，突出物位于孔板上游管徑 2 倍時，產生誤差***大；若突出物位于孔板上游處，誤差為 16%～50%。 若位于下游，則對計量精度的影響相對較小。

3.使用條件變化引起的誤差

這種誤差主要是由脈動流現象和超量程、流程頻繁波動問題引起的。 管道中氣體流速和壓力發生突然變化，造成脈動流，引起差壓波動，當節流裝置上出現明顯的脈動流時，計量可能產生較大誤差，有關文獻指出脈動流引起的誤差***大可達 20%～30%。 此外，由于小用戶用氣不均衡，氣量瞬間發生急劇變化，都會導致差壓波動。 超量程問題大多數是由于季節不同，用量發生變化引起的，冬天時流量大，夏天時流量小，有可能超過所選儀表的量程，從而引起誤差。 同時，城市用氣而無調峰設施的計量裝置，當流量隨時間頻繁波動時，將會直接影響對天然氣計量的準確度

4.氣質條件引起的誤差

天然氣從地層中采出來，雖然經過分離、除塵或過濾，但由于處理不徹底或集氣管網和輸氣干線內腐蝕物的影響，使得天然氣中混有少量的液體或固體雜質， 這些雜質易聚集在孔板截面收縮、流速突變的孔口銳邊上，而孔板流量計對孔板銳邊、截面及流線的變化非常的敏感。 此外，天然氣中的雜質還會對孔板產生沖刷和腐蝕，特別是對孔板直角入口邊緣和測量管內壁的沖刷腐蝕特別嚴重，這將影響到孔板直角入口邊緣圓弧半徑和測量管內壁相對粗糙的規定標準，孔板流出系數也將發生變化，使測量準確度達不到要求。 天然氣的含水量也對天然氣計量準確度有著很大的影響。 美國雪佛龍公司和科羅拉多工程實驗站用注水后的孔板流量計進行計量得到了：①用孔板流量計測量氣體流量，當氣體中央帶少量液體時，流量測量不確定度偏高，測量的濕氣流量隨β 的增加而減少，在 β 比為 0 .7 時，測得的流量偏差為-1.7% ；

②當夾帶少量液體時，在 β 比為 0.5 時，表明孔板性能較好，但是應將夾帶液體在孔板上游脫出，以獲得***佳的計量性能；③用舊的孔板流量計測量濕氣，流量計量值將降低 3%。

5.其他引起的誤差

其他誤差因素有管道泄露、人為破壞、管理不嚴、不合理的積算和取值方法、計量工況偏離標準規定條件。計算方法本身不合理，對溫度、壓力、氣體組成的變化沒有自動補償等，也是引起天然氣計量誤差的原因。特別是管道泄漏引起的誤差也相當大。例如，節流裝置前后的差壓一般都很?。?nbsp;0～60 kPa），管道壓力往往是它的幾十倍，如發生導壓管泄漏或堵塞，不僅給計量帶來誤差，而且會損壞差壓變送器。 輸氣系統的泄漏有 3 種類型：偶然性泄漏、長期性泄漏和普通運行泄漏。偶然性泄漏是指由于輸氣系統在長期運行過程中的腐蝕和輸配設備安裝不當或設備發生故障所導致的泄漏。 長期性泄漏是由于輸配氣站本身工藝設計的不合理或設備質量不好導致的泄漏。 普通運行泄漏是指由于某些站場管部件本身設計不當造成腐蝕從而引發的泄漏，輸氣系統的泄漏絕大部分屬于偶然性泄漏。 造成輸氣系統發生泄漏的主要原因包括： 輸氣管道和部件長期暴露于酸性氣體環境中，造成硫化氫腐蝕；天然氣中的 H2S、CO2 等酸性氣體和 H2O、 O2 等組分達不到輸氣系統對氣質的要求造成輸氣管道和部件內壁腐蝕；輸氣管道制管質量差導致管道螺旋焊縫的斷裂；輸氣管道和部件安裝和焊接質量差導致管道環行焊縫和管、 件之間焊縫的斷裂等等。

四、消除計量誤差的改進措施

1.孔板加工及安裝

嚴格按照標準加工孔板，正確安裝，合理選擇壓差量程嚴格按照 GB 2624-1981 或 SY/Y 6143-1996 標準中的規定加工孔板?？装骞?jié)流裝置在使用前的安裝中應按照標準安裝設計，根據孔板前阻力件形式配接足夠長度的直管段， 一般應至少前 30 D。 當場地不允許時，必須在孔板前的直管段上安裝整流器。 孔板入口端面必須與管道線垂直，其偏差不能超過 10。 安裝時孔板嚴禁反向， 要正確使用和選擇壓差計， 當壓差計工作量程在30% 以下時，必須及時更換壓差計的量程或孔板規格。 法蘭取壓時 β 值應在 0.2～0.75，角接取壓時 β 值應在 0.4～0.6。

2.氣流脈動誤差消除

消除脈動流，減小脈動影響，合理解決超量可以采用以下方法消除脈動流，減小脈動流的影響。

1） 采用分離除塵器加強氣水分離 ；從管線中除去游離液，及時吹掃排出管道內積液，確保天然氣計量準確性。

2） 控制計量管段下流閥。 實踐證明，控制下流閥能有效的抑制脈動流，同時對各類脈動源引起的壓差波動都有抑制作用。

3） 加裝緩沖罐或設置專門脈動消減器，抑制脈動源引起的差壓波動；提高差壓和孔徑比；安裝調壓閥穩定輸出壓力，從而減小脈動對計量的影響。

4） 在滿足計量能力的條件下 ，應選擇內徑較小的測量管 ，p、β 在比較高的雷諾數下運行。

5） 采用短引壓管線 ，盡量減少引壓管線系統中的阻力件 ，并使上下游管線長度相等， 以減少系統中產生諧振和壓力脈動振幅的增加。

五、孔板計量參數的上傳及流量計算以陜西省天然氣公司靖邊壓氣站為例， 現場安裝孔板閥，差壓變送器，溫度變送器，壓力變送器。 控制室內站控 PLC 系統有專用的計量模塊， 可讀取其他模擬量模板采集的流量相關參數，包括差壓、壓力、溫度，完成對流量的計算，溫度壓力補償，這種方式在控制成本的同時可保證一定的精度； 控制室內有 1746 系列PLC， 模擬量采集模板 1746-NI8 負責采集差壓 、 壓力 、 溫度 。

MVl46-AFC 流量計算機模板，支持 8 路流量計量，流量累積。PLC

處理器將 I/O 模板采集的差壓、壓力、溫度數據通過槽架背板傳給 MVl46-AFC， 完成流量的計算后再通過背板將結果傳給處理器，供 PLC 邏輯程序使用、工控機顯示或上傳 SCADA 系統。

六、孔板流量計日常管理

（ 1） 加強日常管理，對參數進行合理修正在日常生產中應定期對孔板進行清潔、維修或撤換并且對測量流量進行修正。在孔板流量計日常使用過程中，要確保準確的計量，應至少每月一次清洗檢測孔板、檢查儀表零點、儀表 D/A 轉換通道、核對流量計算程序，對有坑蝕及劃痕的孔板應及時更換。從節流裝置不確定度的計算公式可以看出，天然氣的壓力、密度、溫度和壓縮系數的變化將直接影響到測量的準確度。因此，應該選擇合適的儀表來測量天然氣的壓力、密度、溫度等特性參數。

（ 2） 孔板流量計測量范圍一般為 3.5∶1，而實際工況并不都在此范圍，一旦超過測量范圍，必將引起測量誤差。 孔板差壓變送器差壓范圍應控制在其量程的 10%以內，例如，差壓變送器量程為 0~60 kPa， 日常計量中差壓工作范圍應保持在 6 kPa~54 kPa，如超出該量程范圍將影響計量精度。

（ 3） 根據場站下游用戶用氣量的不斷變化，提前加工制作不同規格孔板，每塊孔板都可以計算出對應流量范圍，場站可根據氣量變化及時更換孔板。 以此實現節流裝置產品系列化、 標準化，有利于提高節流裝置計量的準確度。

（ 4）定期檢查孔板導壓管是否存在銹蝕，觀察導壓管是否有堵塞、泄漏等現象，一旦發現立即整改，以確保計量精度。

（ 5）場站值班人員定期檢查孔板流量計的差壓 、壓力 、溫度變送器現場工作是否正常， 控制室上傳參數及現場顯示是否一致，孔板瞬時流量是否穩定等。這些都是影響孔板計量精度的主要因素。
