針對渦街流量計抗干擾性能差、量程窄的問題，研制了一種抗干擾性能優的通用渦街流量傳感器,從渦街信號的源頭加以改進，提髙了渦街信號的信噪比和靈敏度;并對渦街流量傳感器輸出信號的過程導線及初級信號處理電路的信號屏蔽和保護措施加以改進;研制的樣機經氣體流景標準裝置等設備測試驗證,不僅能抵抗1.5g以下的機械振動干擾,而且實現了大于20:1的寬量程比性能。

0.引言

渦街流量計是20世紀70年代才發展起來的一種新型的流量?jī)x表，因其有許多優點，吸引了國內外眾多研究者和企業的關注，目前已發展成為主流流量?jī)x表之一，但因起步晚、經驗不足，目前存在的主要問題是量程不寬（10: 1左右）、抗干擾性能差等不足，因此對它的研究還在不斷地進行，研究者從許多方面對其進行了深人的研究：①旋渦發生體的研究㈣1;②壓電傳感器探頭位置的研究[?];③數字信號處理方法的研究④渦街信號檢測方法的研究⑤數值仿真方法的研究。

上述研究方向多是的發生體結構、傳感器安裝位置或是在渦街電信號的處理后期階段的方法研究，而對渦街電信號產生的源頭即渦街流量傳感器本身及其輸出原始信號的保護方面研究很少；渦街流量傳感器是渦街流量計的***核心部件，它的性能好壞直接決定了渦街流量計的性能，而在此處的研究和方法是有效提升抗干擾性能擴展量程的關鍵點。

本文將工作重點就放在這個關鍵點上，即在壓電傳感產生信號的源頭在抗振動和屏蔽方面加以改進，不僅研制了一種抗干擾性能好、輸出壓電信號信噪比強的壓電式通用渦街流量傳感器_ (簡稱壓電傳感器），還研究了如何提髙傳感器原始信號及其初級信號處理電路的信號屏蔽保護措施。

1 .渦街流量計工作原理

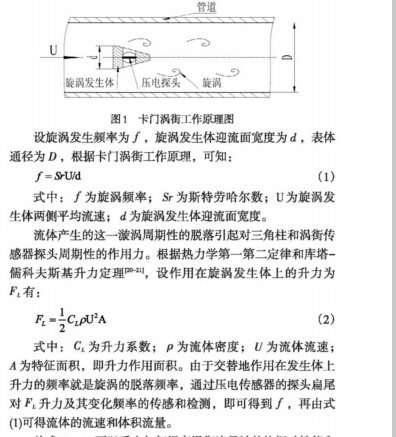

如圖1所示，管道中垂直插人一個三角形柱狀的旋渦發生體，隨著流體流動，當管道雷諾數達到一定值時，在旋渦發生體兩側會交替地產生有規則的旋渦，這種旋渦稱為卡門渦街。

從式(1)、（2)可以看出如何提髙渦街流量計的抗振動性能和擴展量程比，關鍵看壓電式渦街傳感器的探頭對升力檢測的能力。本文研究的是在改進壓電式渦街流量傳感器及其相關技術來提髙傳感器的測量小流量的信噪比和靈敏度。

2.拓展量程的研究方案和技改

2.1提高抗振動性能的研究和實現

由于流量計與管道法蘭式剛性連接，且流量計上壓電式渦街流量傳感器探頭也是與表體剛性連接，管道的振動會直接傳導到壓電傳感器探頭上，產生和流量信號相同機理的振動干擾信號；另外，振動也會導致壓電傳感器的導線、導線端子與電路連接觸電等部位的振動，有可能通過某種機電傳感機理，轉換為電噪聲。所以研究渦街傳感器自身的結構，提升自身抗振動性能是提高渦街流量計抗振動干擾性能的有效方法。若等到振動干擾信號都疊加在流量型號上了，再去想盡各種辦法去別除干擾信號，即不經濟，也不理想。

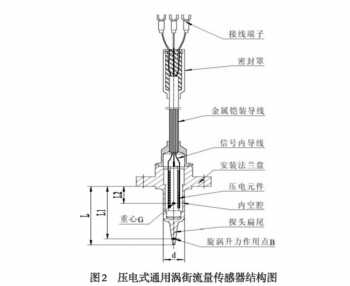

為此，本研究方案采用了壓電傳感器與旋禍發生體（三角柱）分離型的結構方案，即研制了一種小尺寸懸臂梁1221結構的壓電式通用渦街流量傳感器（簡稱壓電傳感器)，壓電傳感器結構如圖2所示，由安裝法蘭盤、探頭扁尾、壓電元件、鎧裝導線、密封罩、接線端子等組成。壓電傳感器通過中部的安裝法蘭盤與流量計殼體固定，下部的懸臂梁置于旋渦發生體內的孔洞中，壓電傳感器的探頭扁尾通過發生體兩側的側孔獲取旋渦升力作用。并傳感出相應的渦街流量信號。在懸臂梁內部，壓電元件機械封裝在探頭內空腔中，空余空腔則無其它填充物。壓電元件通過剛性結構的鎧裝導線將信號輸出到外部的接線端子上，再通過接線端子將信號輸出到外部信號處理電路進行處理。當管道流體因漩渦發生體產生渦街后，伴隨產生的交變升力&作用在懸臂梁下部的探頭扁尾上，懸臂梁產生變形并迫使內部的壓電元件也同步變形，從而產生出與交變升力對應的電荷，通過后續的一系列信號處理電路，***終獲得流量信息。

提高抗振動性能的設計方案及其分析：

(1)傳感器懸臂梁的探頭部分按現有工藝和技術設計為較小的外徑d和盡量短的長度L ,并且探頭內空腔采用抽真空無填充物封裝結構，這樣的結構保證了該探頭懸臂梁的質量***小，設其等效重心為G點，質量為質點至支撐點距離為i2管道振動加速度為a，振動加速度垂直于探頭軸線方向的分量為,則管道振動干擾對懸臂梁的彎矩Mo公式為：

M0 =mcfljZ,2                             （3）

由公式(3)可知，由于懸臂梁質量的客觀存在，所以振動產生的干擾彎矩必然存在，但可以減小懸臂梁質量和等效重心的力臂、長度，在振動干擾強度不變的情況下，越輕，作用力臂、越小，振動干擾產生的彎矩就越小。

(2)如圖1所示，傳感器探頭插人在發生體內的孔洞中，僅通過發生體兩側的導壓孔傳導出旋渦升力作用于探頭扁尾，其他部位不受力；如圖2所示，設旋渦升力的作用力臂為、，旋渦升力作用點為B ,作用力為，此時傳感器僅B點受旋渦升力作用，升力產生的彎矩對?公式為：Fci=    FC1L1                                                              （4）

由公式（4)可知，此時的力臂i,***大，彎矩Mftl也***大，此時壓電傳感器輸出的信號也***強。

(3)傳感器內部信號導線采用剛性結構的銷裝導線，該結構可保證在機械振動傳感器導線不彎曲和不抖動，導線部分所等效的傳感器電容值也會固定不變，減少了因振動源引起的電噪聲的產生。

以上分析說明，該壓電式渦街流量傳感器感應旋渦升力性能強，受管道振動影響弱。從根本上提髙了測量小流量的靈敏度。

2.2提升抗電磁干擾性能的研究和實現

壓電式渦街流量傳感器在工作時輸出的電荷信號很弱，電壓峰峰為毫伏級，并且工作在非諧振狀態，極易受空間中的電磁干擾后衰減，所以傳感器的制作既要保證它很髙的輸人阻抗，同時還需有良好的屏蔽和接地要求，以防止漏電流引起的電荷信號衰減和電磁干擾進入電荷放大器的輸人端。為此，研制的這種通用渦街流量傳感器及其信號處理電路采用了如下的屏蔽工藝等技術方法：

(1)傳感器探頭體內的元件封裝采用無任何填充料的結構，并且采用髙溫加熱和抽真空狀態下對傳感器進行氬弧焊接封裝，該傳感器具有常溫下104Mn以上絕緣阻抗和30(?]高溫下100mx1絕緣阻抗。

(2)傳感器輸出導線采用硬質純鎳質內芯的金屬鎧裝線結構，傳感器自身的屏蔽效果***好；

(3)傳感器探頭內成安裝的對壓電元件采用差動信號輸出接線方式，并且其中一極與傳感器的金屬外殼可靠接地；

(4)傳感器末端導線接線端與電荷放大輸人電路連接部分也全部采用剛性金屬屏蔽罩防護工藝；

(5)信號處理電路中將初級電荷放大電路和二級放大濾波電路設計成獨立的電路模塊并且也封閉安裝在一個金屬屏蔽罩內與其他電路特別是數字電路隔離開來，防止了后級數字電路及其他空間電磁場的干擾。傳感器及其初級信號處理電路的結構圖如圖3所示。

屏蔽可以用控制電場或磁場從空間的一個或到另一個區或的傳播，這是克服電場耦合干擾、磁場耦合干擾以及電磁輻射干擾的***有效手段屏蔽的目的是利用導電材料或髙導磁率材料來減小磁場、電場或電磁場的強度。屏蔽可以應用于噪聲源，通過用屏蔽材料把干擾源包圍起來以減弱干擾磁場的強度，屏蔽也可以應用于需要抑制噪聲的敏感元件和檢測電路，通過用屏蔽材料把敏感元件和電路包圍起來以減弱電路附近的場強。屏蔽的范圍可以是電纜、個別器件、部分電路或整個電路系統?？傊帘螌?duì)于削弱或切斷電場、磁場與電磁輻射三種干擾耦合方式都是行之有效的。本課題就是充分采用后一種屏蔽方案并有效實施。

3.樣機測試

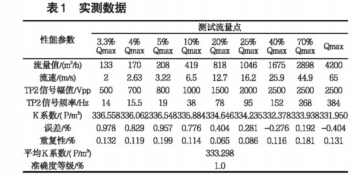

根據上述研究和技改方案，制作了 D1N150DN200和DN250三種大口徑各10臺樣機，三種樣機在50Hz1.5g機械振動條件下測試，輸出信號頻率為零，樣機在精大儀表股份有限公司的標準表法氣體流量標準裝置上用常溫常壓下空氣流量標定，量程比達到20:1以上，1.0級精度合格。其中DN150 口徑一臺樣機的測試數據如下表2,***小流速測到了 量程比擴展到30:1。

4.結束語

機械振動干擾和電磁干擾時對渦街流量計性能影響的主要因素，直接限制了量程下限，影響了渦街流量計在低流速、小流量時的計量性能。通過從渦街信號產生的源頭做起，研制了一種抗干擾性能好的通用型渦街流量傳感器，以及對渦街信號級傳輸導線和前置放大處理電路等的可靠屏蔽保護改進措施的兩項研究和實現，研制的DN150 口徑樣機在氣體流量標準裝置上常溫常壓空氣標定量程范圍超過20:1,可測***大流量達到4100mVh (60m/s)，***小流速已測到2m/S,實現了寬量程性能；其中，一種通用渦街流量傳感器技術巳獲專利授權，并由合肥精大儀表股份有限公司實現產業化。
